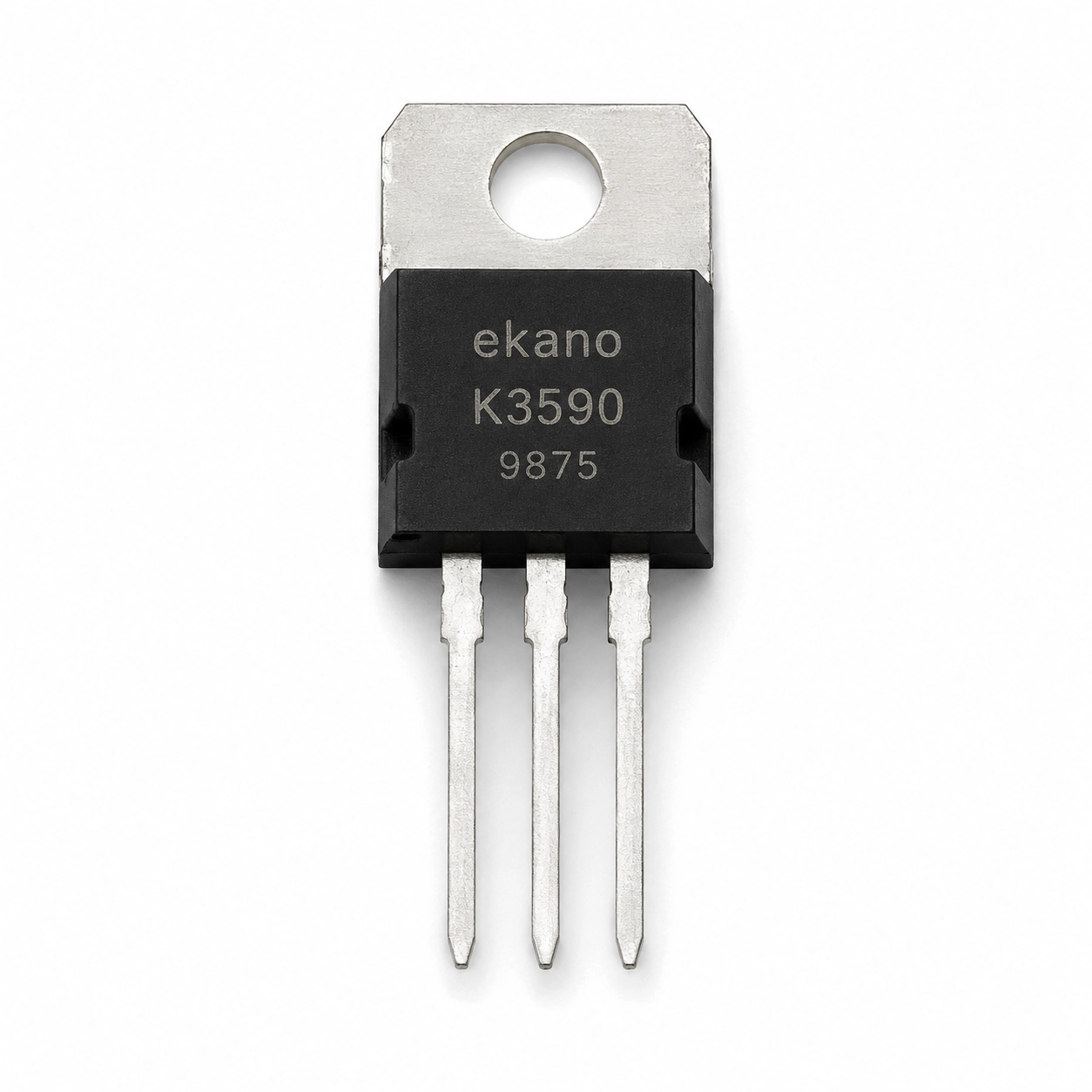

ماسفت N-Channel مدل 2SK3590 پکیج TO-220

کد محصول: 9875
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

2SK3590 TO-220

با ولتاژ 150 ولت و جریان 57 آمپر مناسب کاربردهای قدرت بالا و سوئیچینگ صنعتی است.

2,366,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل 2SK3590 پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، پکیج آن TO-220 و Type Designator آن 2SK3590 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • پکیجTO-220
  • Type Designator2SK3590
  • Marking CodeK3590
  • Type of TransistorMOSFET

مشخصات ماسفت N-Channel مدل 2SK3590 پکیج TO-220

پارامترمقدارشرایط
Type Designator2SK3590طبق مشخصات کالا
Marking CodeK3590طبق مشخصات کالا
Type of TransistorMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
توان تلفاتی (Pd)270 واتطبق مشخصات کالا
ولتاژ Drain-Source (VDS)150 ولتطبق مشخصات کالا
ولتاژ Gate-Source (VGS)30 ولتطبق مشخصات کالا
ولتاژ آستانه گیت (VGS(th))5 ولتطبق مشخصات کالا
جریان Drain مداوم (ID)57 آمپرطبق مشخصات کالا
دمای Junction (Tj)150 درجه سانتی‌گرادطبق مشخصات کالا
Total Gate Charge (Qg)78 nCطبق مشخصات کالا
Rise Time (tr)39 µsطبق مشخصات کالا
مقاومت در حالت روشن (RDS(on))41 mΩطبق مشخصات کالا
پکیجTO-220طبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل 2SK3590 پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

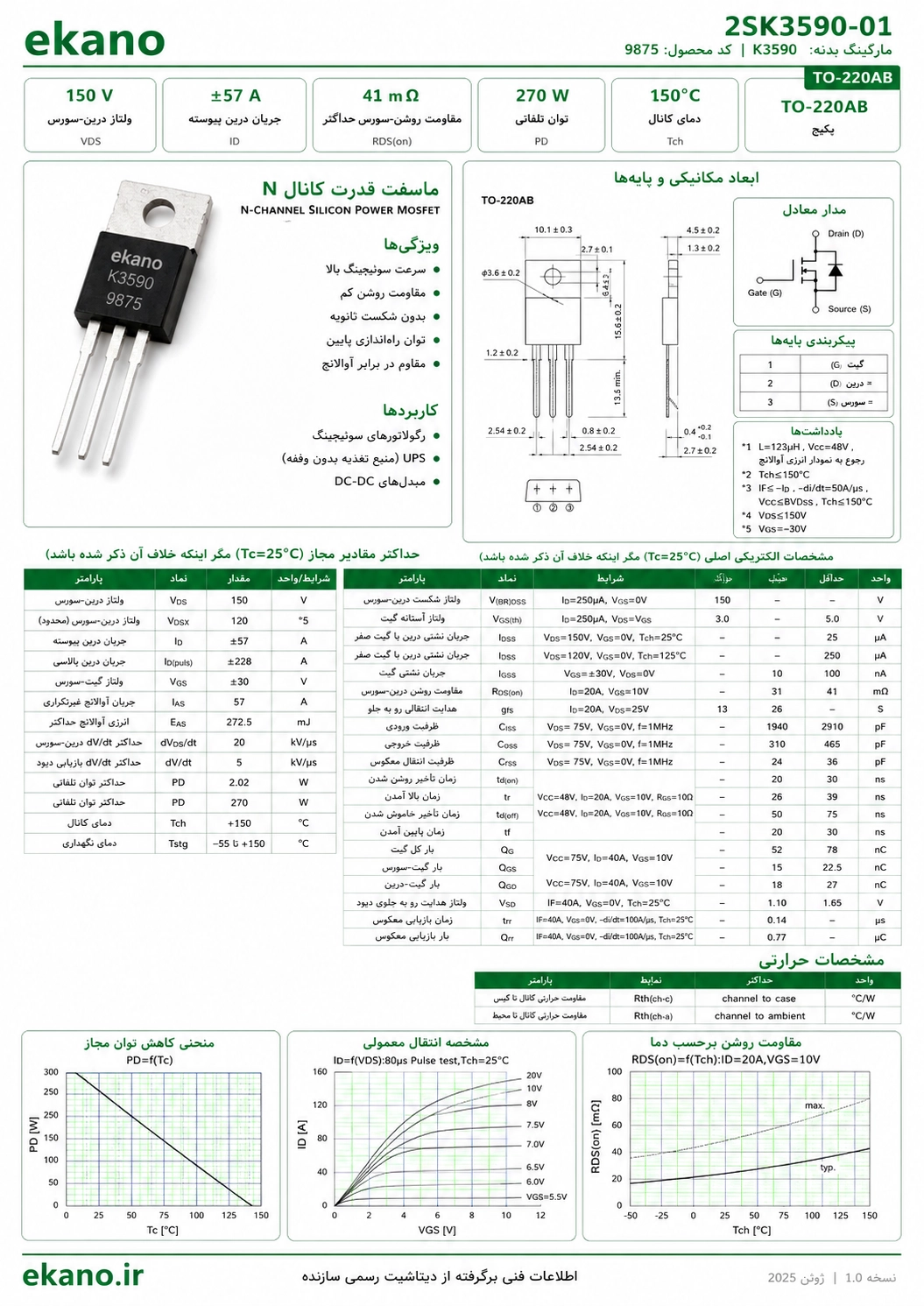

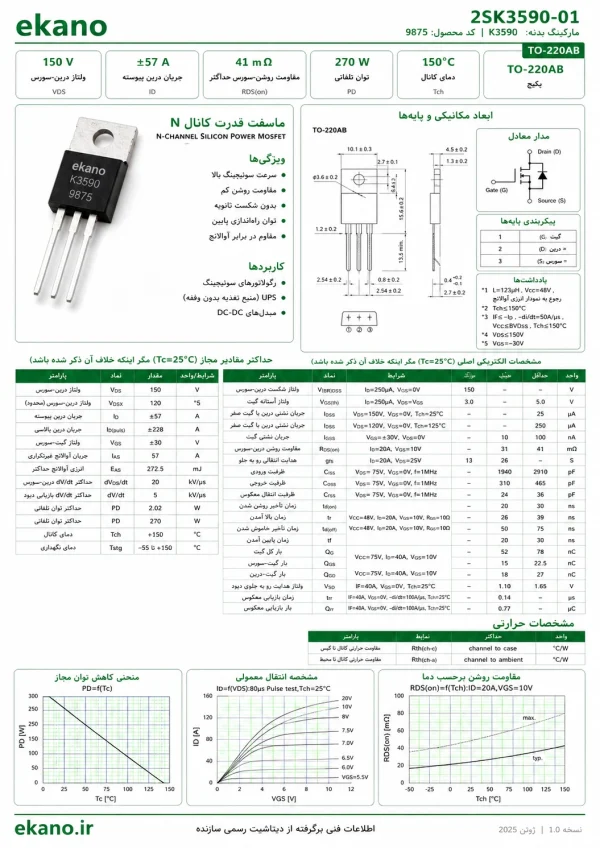

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل 2SK3590 پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
