ماسفت N-Channel مدل 72T03GP پکیج TO-220

کد محصول: 9290
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

72T03GP TO-220

ماسفت قدرت با ولتاژ 30 ولت و جریان حدود 65 آمپر و مقاومت روشن بسیار پایین (حدود 9.5 میلی‌اهم) مناسب سوئیچینگ توان بالا، منابع تغذیه سوئیچینگ، درایور موتور و مدارهای قدرت DC.

1,380,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل 72T03GP پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، مدل آن 72T03GP و نوع قطعه آن MOSFET است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدل72T03GP
  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • نوع پکیجTO-220

مشخصات ماسفت N-Channel مدل 72T03GP پکیج TO-220

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل72T03GPطبق مشخصات کالا
نوع پکیجTO-220طبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ30 ولتطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ±20 ولتطبق مشخصات کالا
ولتاژ آستانه (VGS(th))3 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان65 آمپرطبق مشخصات کالا
حداکثر توان دفع حرارت (Pd)70 واتطبق مشخصات کالا
Junction (Tj) حداکثر دمای-55 تا 175 درجه سانتی‌گرادطبق مشخصات کالا
بار گیت (Qg)24 نانوکولنطبق مشخصات کالا
Rise (tr) زمان16 نانوثانیهطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل 72T03GP پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

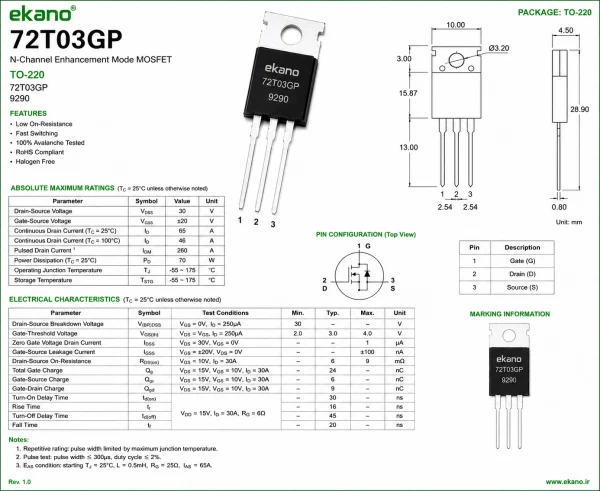

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل 72T03GP پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
