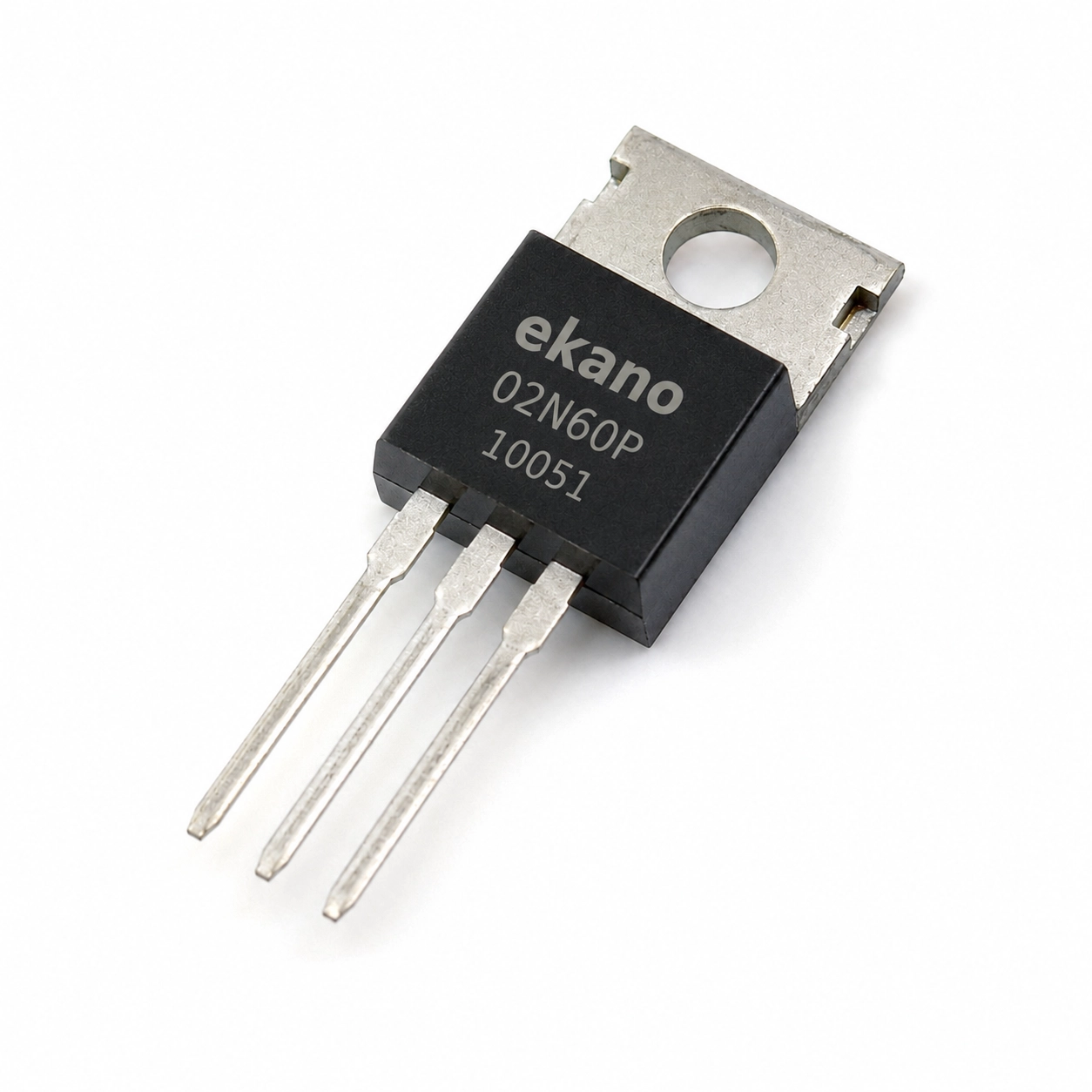

ماسفت N-Channel مدل AP02N60P پکیج TO-220

کد محصول: 10051
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

AP02N60P TO-220

ماسفت قدرت با ولتاژ 600 ولت و جریان 2 آمپر و مقاومت روشن حدود 8 اهم، مناسب منابع تغذیه سوئیچینگ (SMPS)، آداپتورهای AC-DC، درایورهای LED، شارژرها، تجهیزات الکترونیکی مصرفی و انواع کاربردهای سوئیچینگ ولتاژ بالا با توان پایین تا متوسط.

1,244,700 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل AP02N60P پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)AP02N60P
  • نوع پکیجTO-220

مشخصات ماسفت N-Channel مدل AP02N60P پکیج TO-220

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)AP02N60Pطبق مشخصات کالا
نوع پکیجTO-220طبق مشخصات کالا
تعداد پایه3طبق مشخصات کالا
حداکثر توان اتلافی (Pd)39 واتطبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ600 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان2 آمپرطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ20 ولتطبق مشخصات کالا
Gate Threshold Voltage (VGS(th))ولت 4طبق مشخصات کالا
مقاومت حالت روشن (RDS(on))8 اهمطبق مشخصات کالا
زمان روشن شدن (tr)12 نانوثانیهطبق مشخصات کالا
ظرفیت خروجی (Cd)27 پیکوفارادطبق مشخصات کالا
حداکثر دمای پیوند (Tj)150 درجه سانتی‌گرادطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل AP02N60P پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

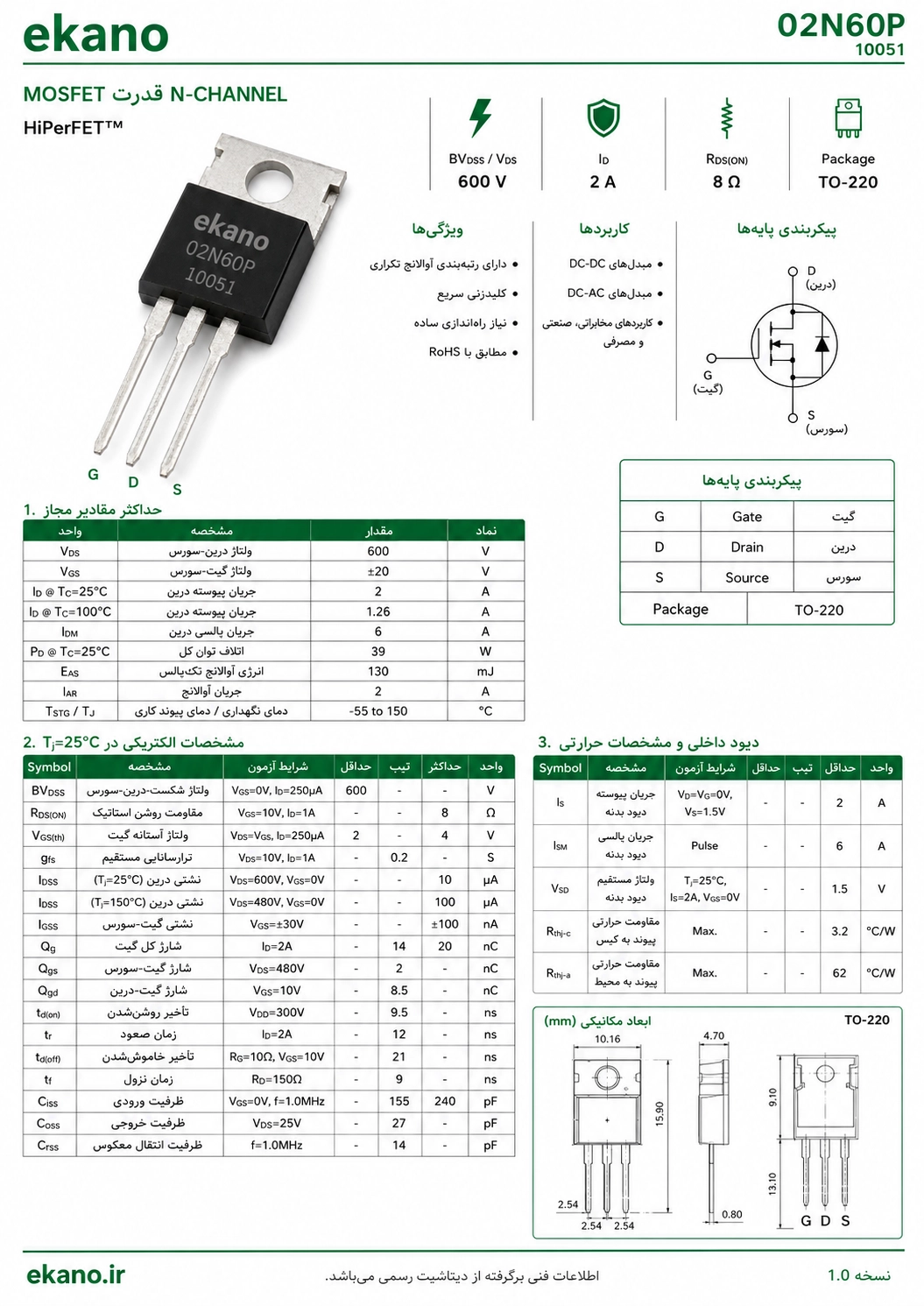

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل AP02N60P پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
