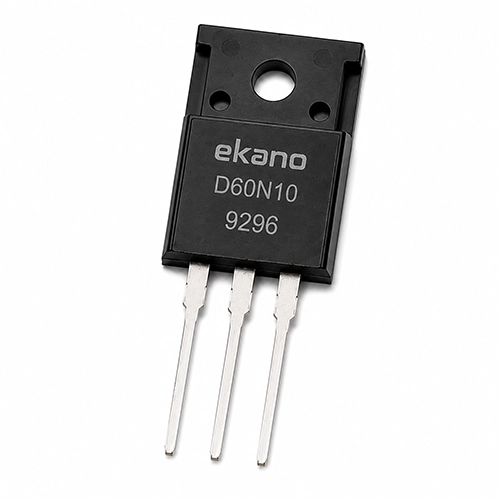

ماسفت N-Channel مدل D60N10 پکیج TO-220FP

کد محصول: 9296
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

D60N10 TO-220FP

ماسفت قدرت با ولتاژ 100 ولت برای سوئیچینگ توان بالا، منابع تغذیه سوئیچینگ، اینورتر و مدارهای قدرت DC.

1,326,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل D60N10 پکیج TO-220FP یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، مدل آن D60N10 و نوع قطعه آن MOSFET است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلD60N10
  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • نوع پکیجTO-220FP

مشخصات ماسفت N-Channel مدل D60N10 پکیج TO-220FP

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدلD60N10طبق مشخصات کالا
نوع پکیجTO-220FPطبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ100 ولتطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ±25 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان20 آمپرطبق مشخصات کالا
Junction (Tj) حداکثر دمای150 درجه سانتی‌گرادطبق مشخصات کالا
Gate (VGS(th)) ولتاژ آستانه4 ولتطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل D60N10 پکیج TO-220FP

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

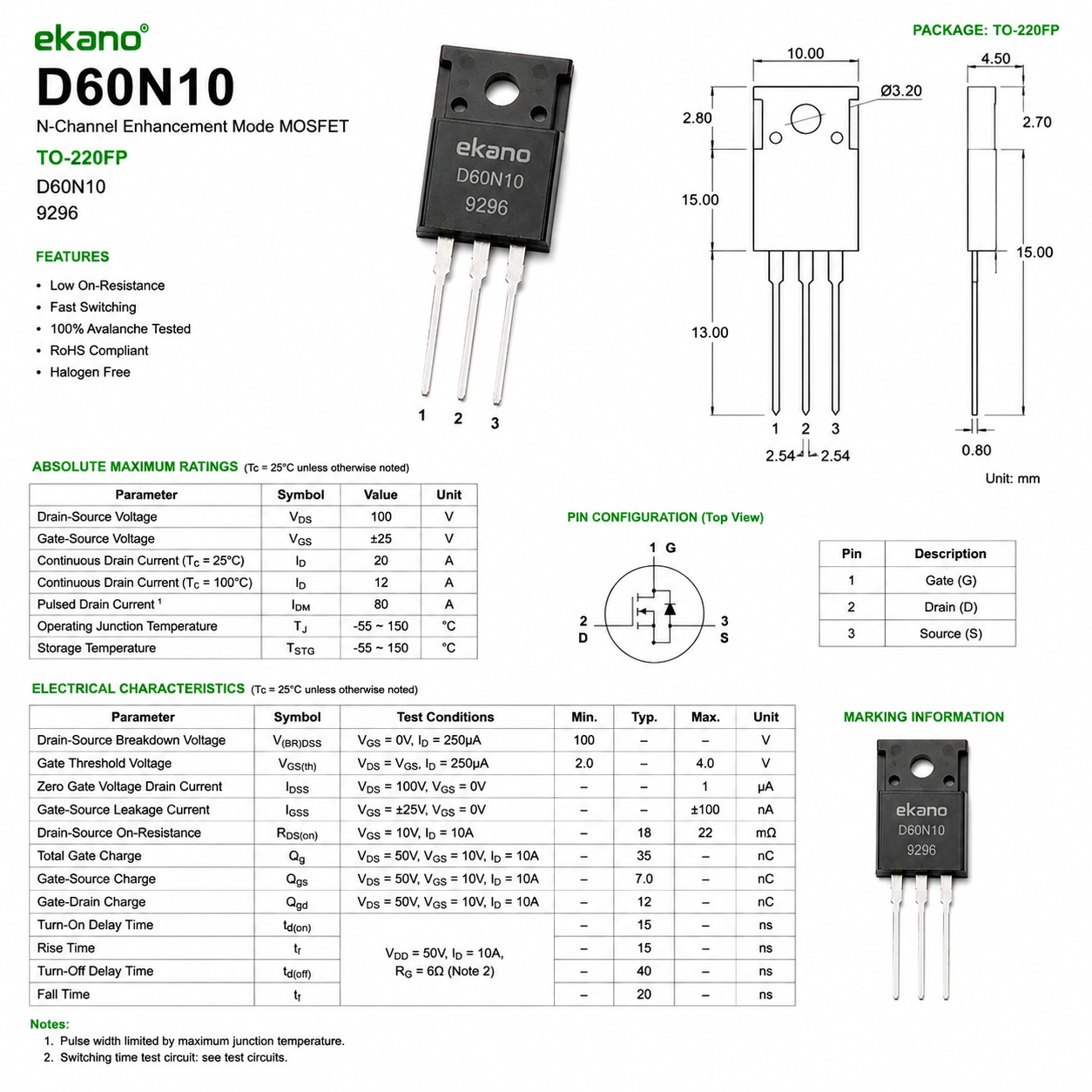

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل D60N10 پکیج TO-220FP

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
