توضیحات

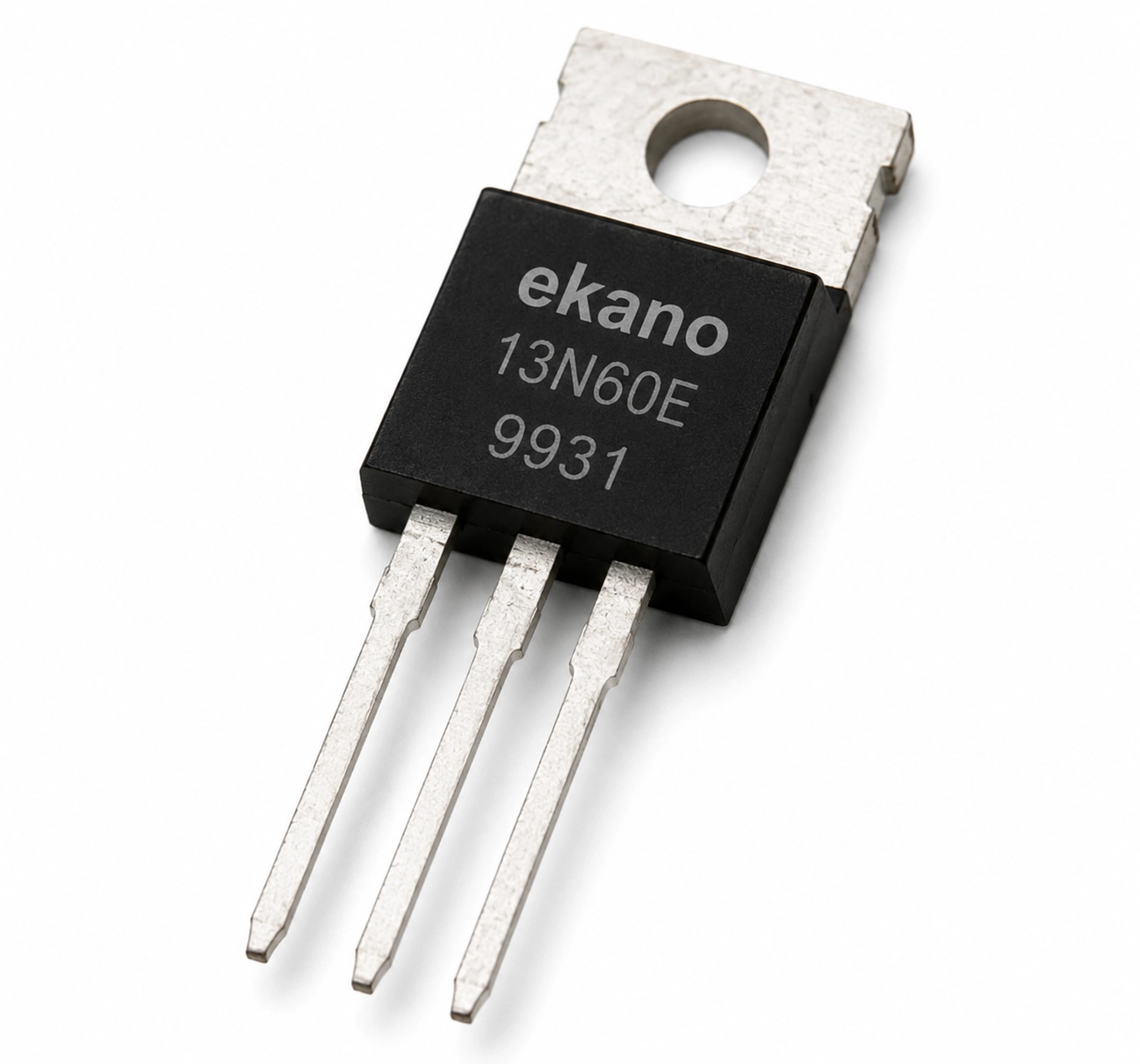

ترانزیستور ماسفت FMP13N60E یک MOSFET قدرت کانال N با تحمل ولتاژ بالا و مناسب برای کاربردهای سوئیچینگ صنعتی است که با ولتاژ 600 ولت و جریان 13 آمپر طراحی شده و در پکیج TO-220 عرضه میشود. این قطعه برای منابع تغذیه سوئیچینگ، مدارهای قدرت و کاربردهای عمومی الکترونیک قدرت گزینهای مناسب با عملکرد پایدار در دماهای بالا محسوب میشود.

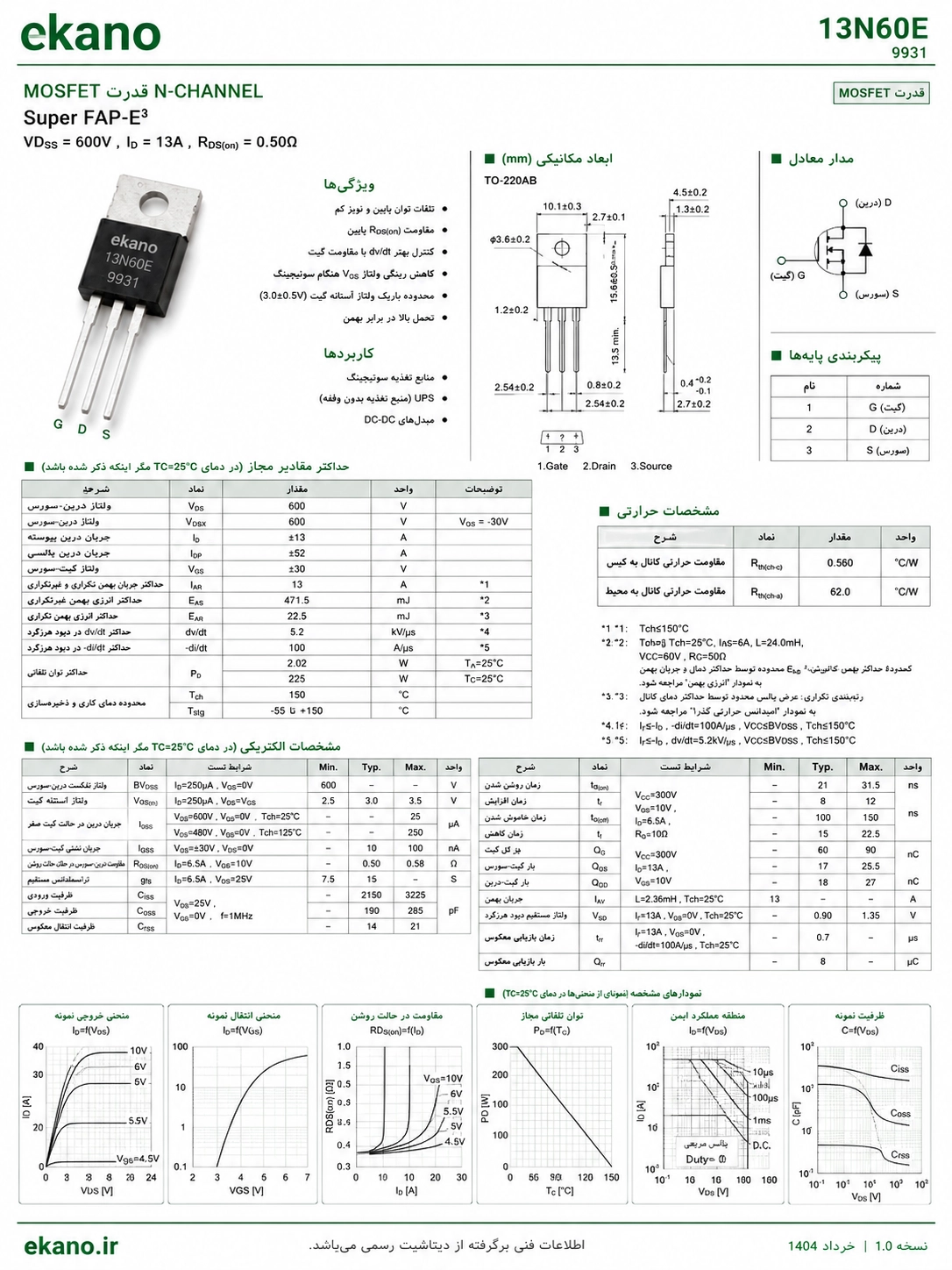

مشخصات فنی:
نوع قطعه: MOSFET
نوع کانال: N-Channel
مدل (P/N): FMP13N60E
نوع پکیج: TO-220
نوع نصب: Through Hole (DIP)
تعداد پایه: 3
Drain-Source (VDS) حداکثر ولتاژ: 600 ولت
Drain (ID) حداکثر جریان: 13 آمپر
مقاومت حالت روشن (RDS(on)): 0.58 اهم
بار کل گیت (Qg): 90 نانوکولن
زمان روشن شدن (tr): 12 نانوثانیه
حداکثر دمای پیوند (Tj): 150 درجه سانتیگراد
نوع کنترل: ولتاژی (Voltage Controlled)
پایهها: Gate، Drain، Source
ویژگیها:
تحمل ولتاژ بالا تا 600 ولت مناسب برای مدارهای قدرت و سوئیچینگ
زمان سوئیچینگ بسیار سریع (12ns) برای عملکرد کارآمد
طراحی مناسب برای کاهش تلفات در کاربردهای توان متوسط
عملکرد پایدار در دمای بالا تا 150 درجه سانتیگراد
پکیج TO-220 با نصب آسان و دفع حرارت مناسب
مناسب برای کارکرد طولانیمدت در شرایط صنعتی
کاربردها:
منابع تغذیه سوئیچینگ (SMPS)
مبدلهای AC-DC و DC-DC
درایورهای موتور
مدارهای قدرت صنعتی
سیستمهای مدیریت توان
اینورترها
تجهیزات الکترونیکی عمومی
مدارهای سوئیچینگ ولتاژ بالا
