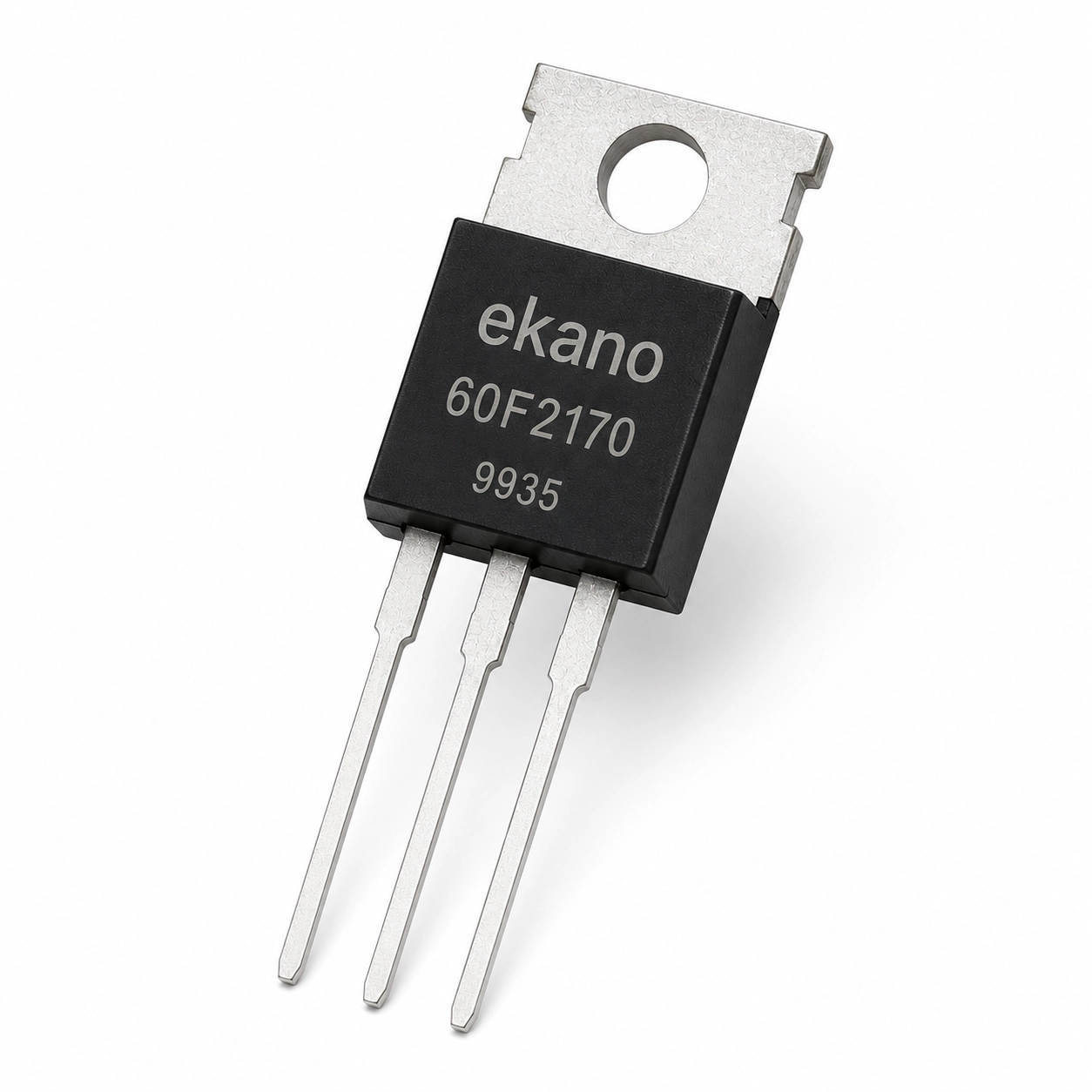

ماسفت N-Channel مدل FMP60N170S2FDHF پکیج TO-220

کد محصول: 9935
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

FMP60N170S2FDHF TO-220

یک ماسفت قدرت بالا با جریان زیاد و ولتاژ 600 ولت است که برای کاربردهای صنعتی و سوئیچینگ سنگین استفاده می‌شود.

2,750,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل FMP60N170S2FDHF پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، مدل آن FMP60N170S2FDHF و پکیج آن TO-220 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلFMP60N170S2FDHF
  • پکیجTO-220
  • کد مارکینگ60F2170
  • نوع ترانزیستورMOSFET

مشخصات ماسفت N-Channel مدل FMP60N170S2FDHF پکیج TO-220

پارامترمقدارشرایط
مدلFMP60N170S2FDHFطبق مشخصات کالا
کد مارکینگ60F2170طبق مشخصات کالا
نوع ترانزیستورMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
توان تلفاتی (Pd)127 واتطبق مشخصات کالا
Drain-Source (VDS) ولتاژ600 ولتطبق مشخصات کالا
Gate-Source (VGS) ولتاژ30 ولتطبق مشخصات کالا
ولتاژ آستانه گیت (VGS(th))5 ولتطبق مشخصات کالا
جریان Drain مداوم (ID)23.9 آمپرطبق مشخصات کالا
Junction (Tj) دما150°Cطبق مشخصات کالا
Total Gate Charge (Qg) بار گیت48nCطبق مشخصات کالا
Rise (tr)زمان63nsطبق مشخصات کالا
مقاومت در حالت روشن (RDS(on))0.170 اهمطبق مشخصات کالا
پکیجTO-220طبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل FMP60N170S2FDHF پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

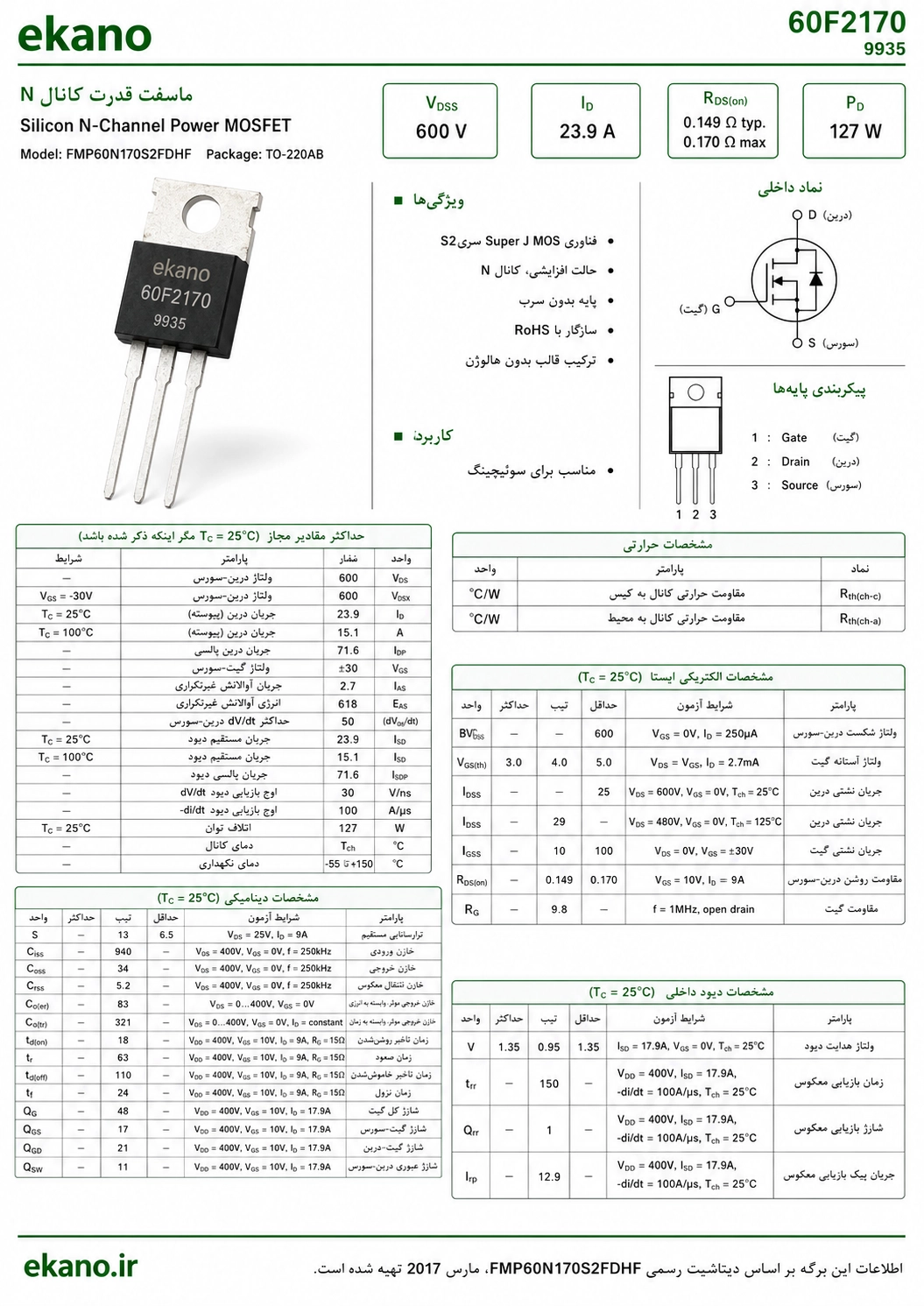

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل FMP60N170S2FDHF پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
