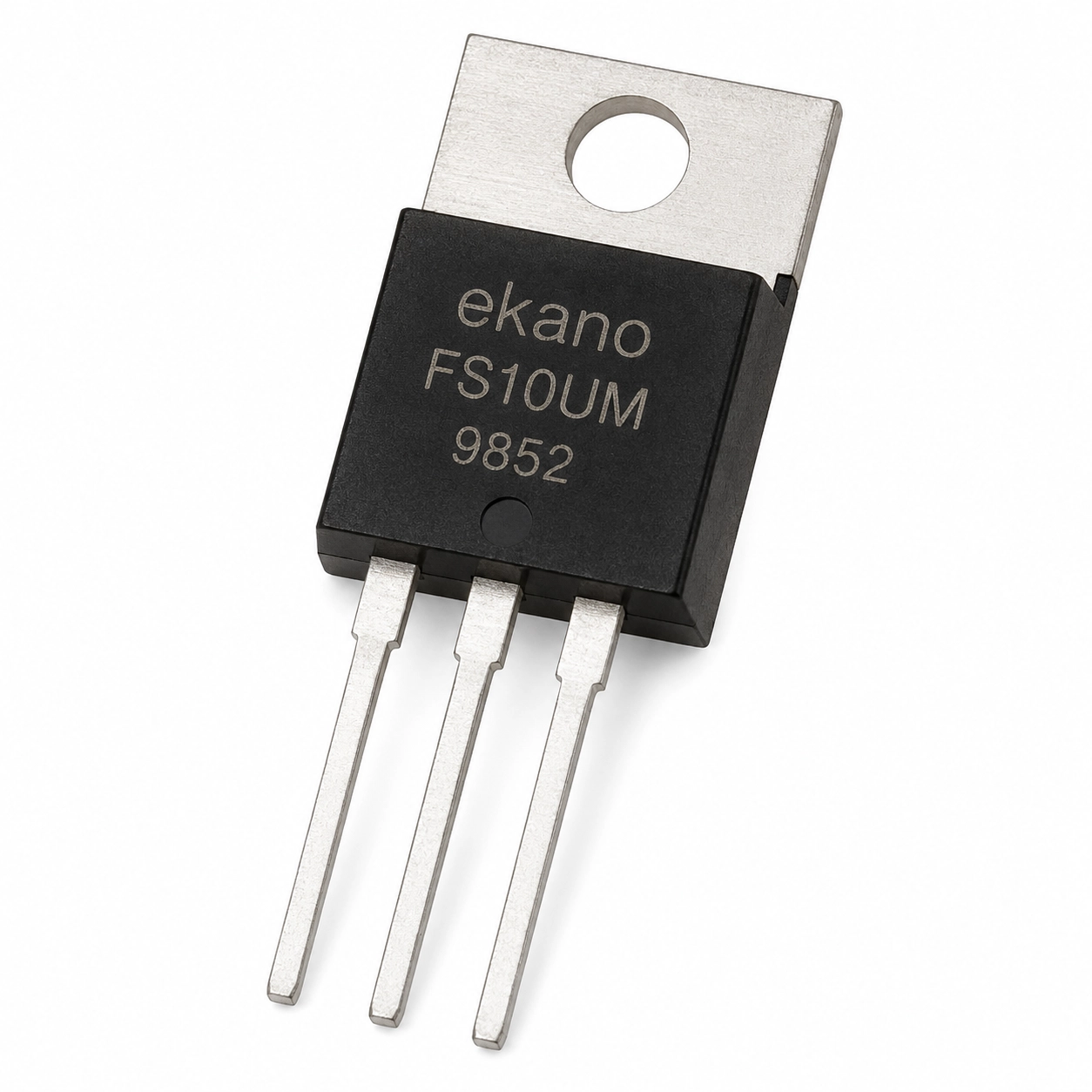

ماسفت N-Channel مدل FS10UM پکیج TO-220

کد محصول: 9852
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

FS10UM TO-220

مناسب برای منابع تغذیه سوئیچینگ، اینورترها و مدارهای قدرت صنعتی است.

1,599,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل FS10UM پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، پکیج آن TO-220 و نوع آن ماسفت N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • پکیجTO-220
  • نوعماسفت N-Channel
  • نوع طراحیFS10UM
  • نوع ترانزیستورMOSFET

مشخصات ماسفت N-Channel مدل FS10UM پکیج TO-220

پارامترمقدارشرایط
نوعماسفت N-Channelطبق مشخصات کالا
پکیجTO-220طبق مشخصات کالا
نوع طراحیFS10UMطبق مشخصات کالا
نوع ترانزیستورMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
توان تلفاتی (Pd)125 واتطبق مشخصات کالا
Drain-Source (VDS) ولتاژ500 ولتطبق مشخصات کالا
Gate-Source (VGS) ولتاژ30 ولتطبق مشخصات کالا
ولتاژ آستانه گیت (VGS(th))4 ولتطبق مشخصات کالا
جریان Drain مداوم (ID)10 آمپرطبق مشخصات کالا
Junction (Tj) دما150°Cطبق مشخصات کالا
Total Gate Charge (Qg) بار گیت51nCطبق مشخصات کالا
Rise Time (tr) زمان30nsطبق مشخصات کالا
مقاومت در حالت روشن (RDS(on))0.90 اهمطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل FS10UM پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

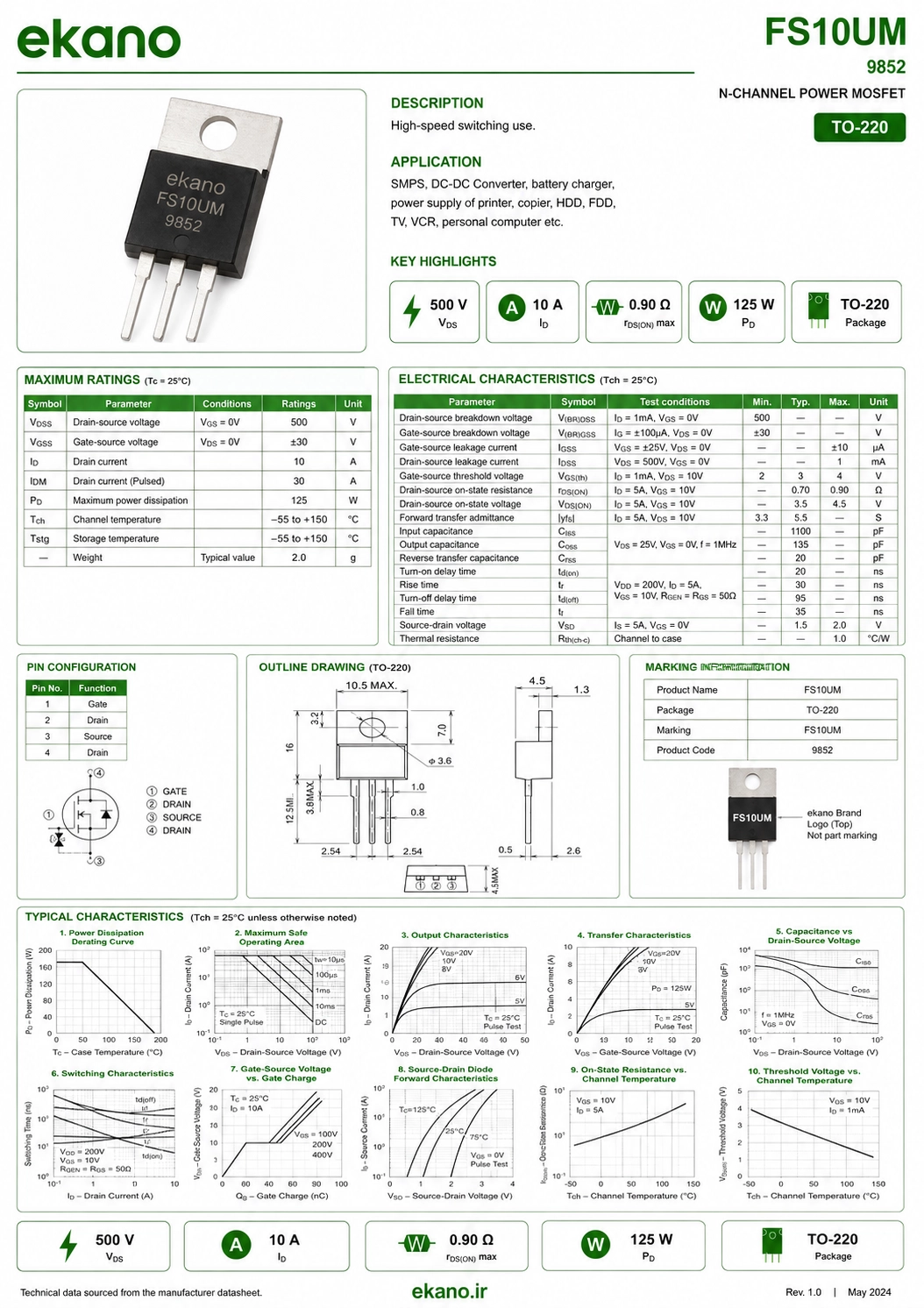

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل FS10UM پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
