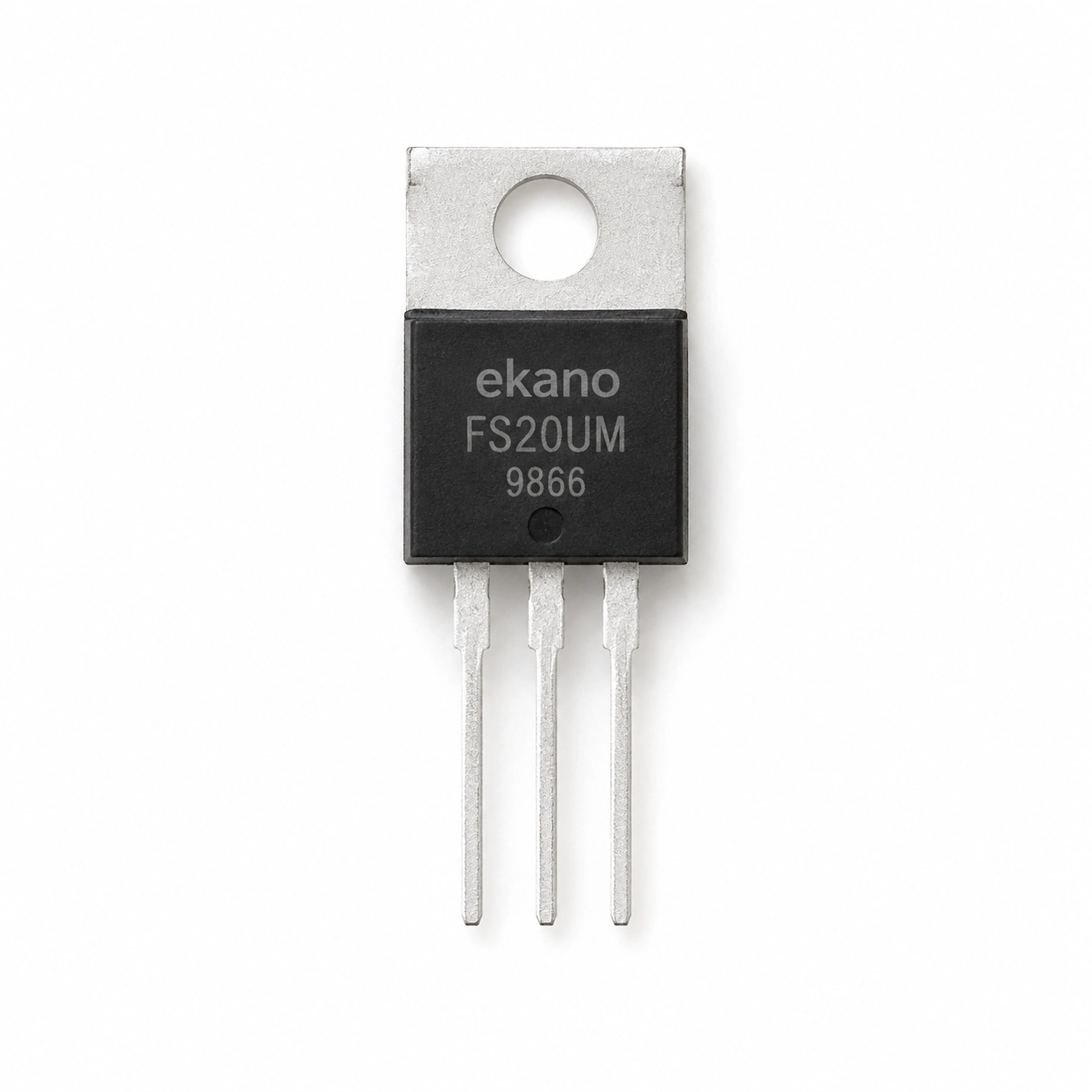

ماسفت N-Channel مدل FS20UM پکیج TO-220

کد محصول: 9866
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

FS20UM TO-220

مناسب برای منابع تغذیه سوئیچینگ، اینورترها و مدارهای قدرت صنعتی است.

2,171,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل FS20UM پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، پکیج آن TO-220 و Type Designator آن FS20UM است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • پکیجTO-220
  • Type DesignatorFS20UM
  • نوع ترانزیستورMOSFET
  • نوع کانالN-Channel

مشخصات ماسفت N-Channel مدل FS20UM پکیج TO-220

پارامترمقدارشرایط
Type DesignatorFS20UMطبق مشخصات کالا
نوع ترانزیستورMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
توان تلفاتی (Pd)150 واتطبق مشخصات کالا
Drain-Source (VDS) ولتاژ300 ولتطبق مشخصات کالا
Gate-Source (VGS) ولتاژ30 ولتطبق مشخصات کالا
ولتاژ آستانه گیت (VGS(th))4 ولتطبق مشخصات کالا
جریان Drain مداوم (ID)20 آمپرطبق مشخصات کالا
Junction (Tj) دما150 درجه سانتی‌گرادطبق مشخصات کالا
Rise (tr) زمان50nsطبق مشخصات کالا
مقاومت در حالت روشن (RDS(on))0.26 اهمطبق مشخصات کالا
پکیجTO-220طبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل FS20UM پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

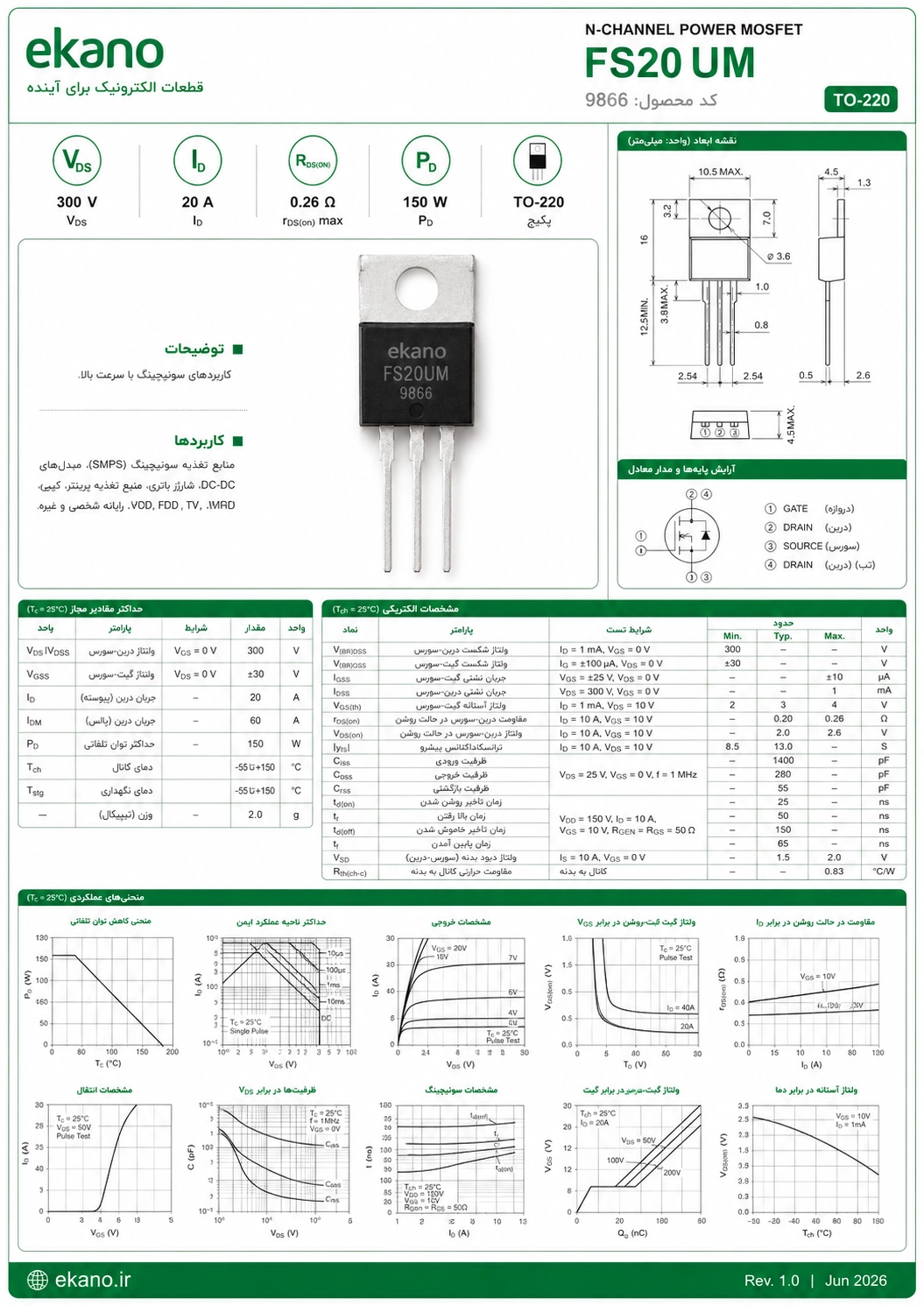

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل FS20UM پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
