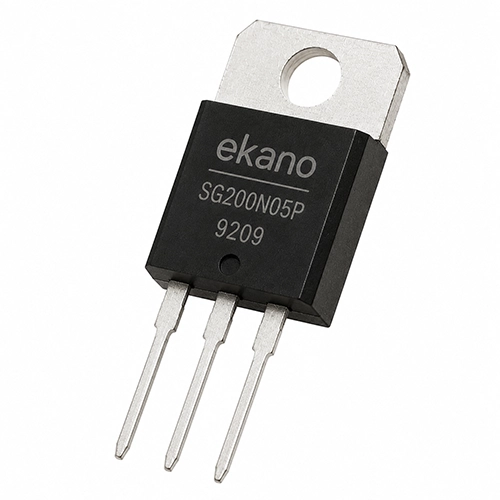

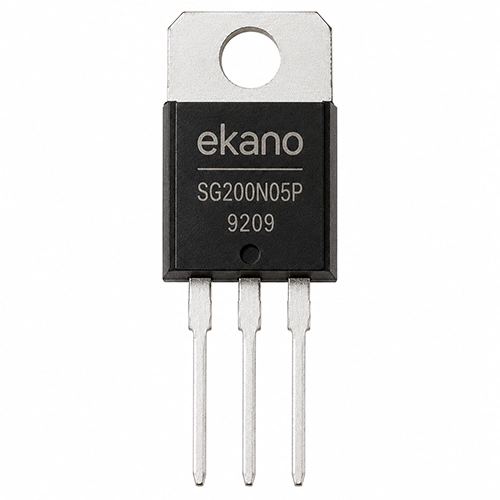

ماسفت N-Channel مدل SG200N05P پکیج TO-220

کد محصول: 9209
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

SG200N05P TO-220

مناسب برای منابع تغذیه سوئیچینگ، مدارهای PFC، آداپتورها و بردهای پاور تلویزیون و تجهیزات خانگی است و در تعمیر بخش تغذیه دستگاه‌ها کاربرد زیادی دارد.

1,690,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل SG200N05P پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)SG200N05P
  • نوع پکیجTO-220

مشخصات ماسفت N-Channel مدل SG200N05P پکیج TO-220

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)SG200N05Pطبق مشخصات کالا
نوع پکیجTO-220طبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ200 ولتطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ±20 ولتطبق مشخصات کالا
Gate (VGS(th)) ولتاژ آستانه3 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان36 آمپرطبق مشخصات کالا
ظرفیت ورودی (Ciss)1933 پیکوفارادطبق مشخصات کالا
ظرفیت خروجی (Coss)147 پیکوفارادطبق مشخصات کالا
ظرفیت معکوس (Crss)49 پیکوفارادطبق مشخصات کالا
بار گیت (Qg)55 نانوکولنطبق مشخصات کالا
بار گیت به سورس (Qgs)18 نانوکولنطبق مشخصات کالا
بار گیت به درین (Qgd)17 نانوکولنطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل SG200N05P پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

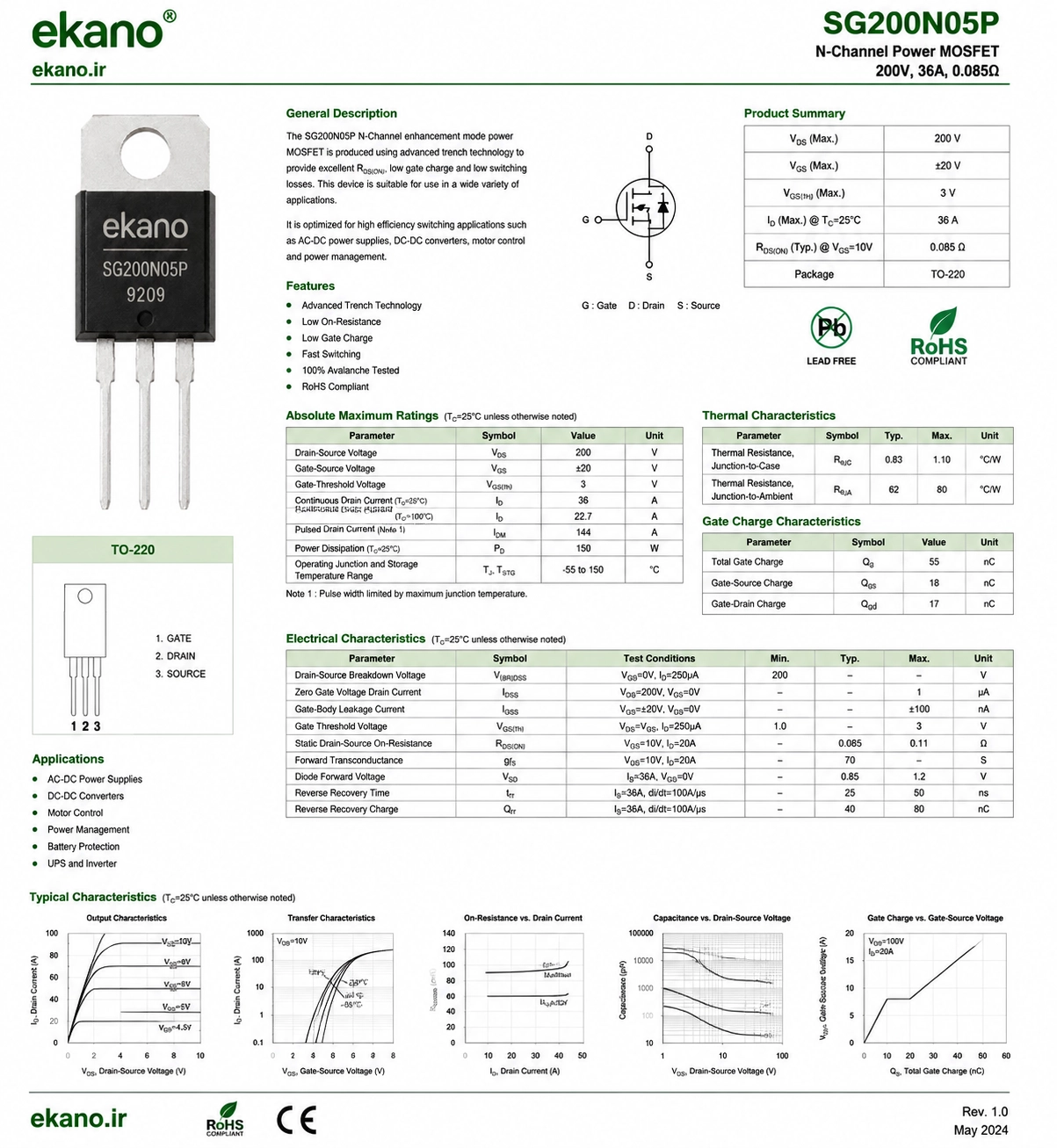

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل SG200N05P پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
