توضیحات

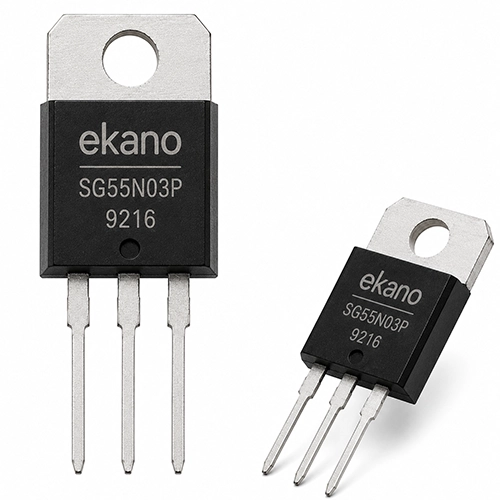

ماسفت SG55N03P یک ماسفت N-Channel با مشخصات فنی برتر است که برای کاربردهای صنعتی و با پتانسیلهای کاری سنگین طراحی شده است. این ماسفت، قادر به تحمل جریانهای فوقالعاده سنگین است. پکیج TO-220 این ماسفت، نصب و استفاده از آن را در شرایط مختلف آسان میکند.

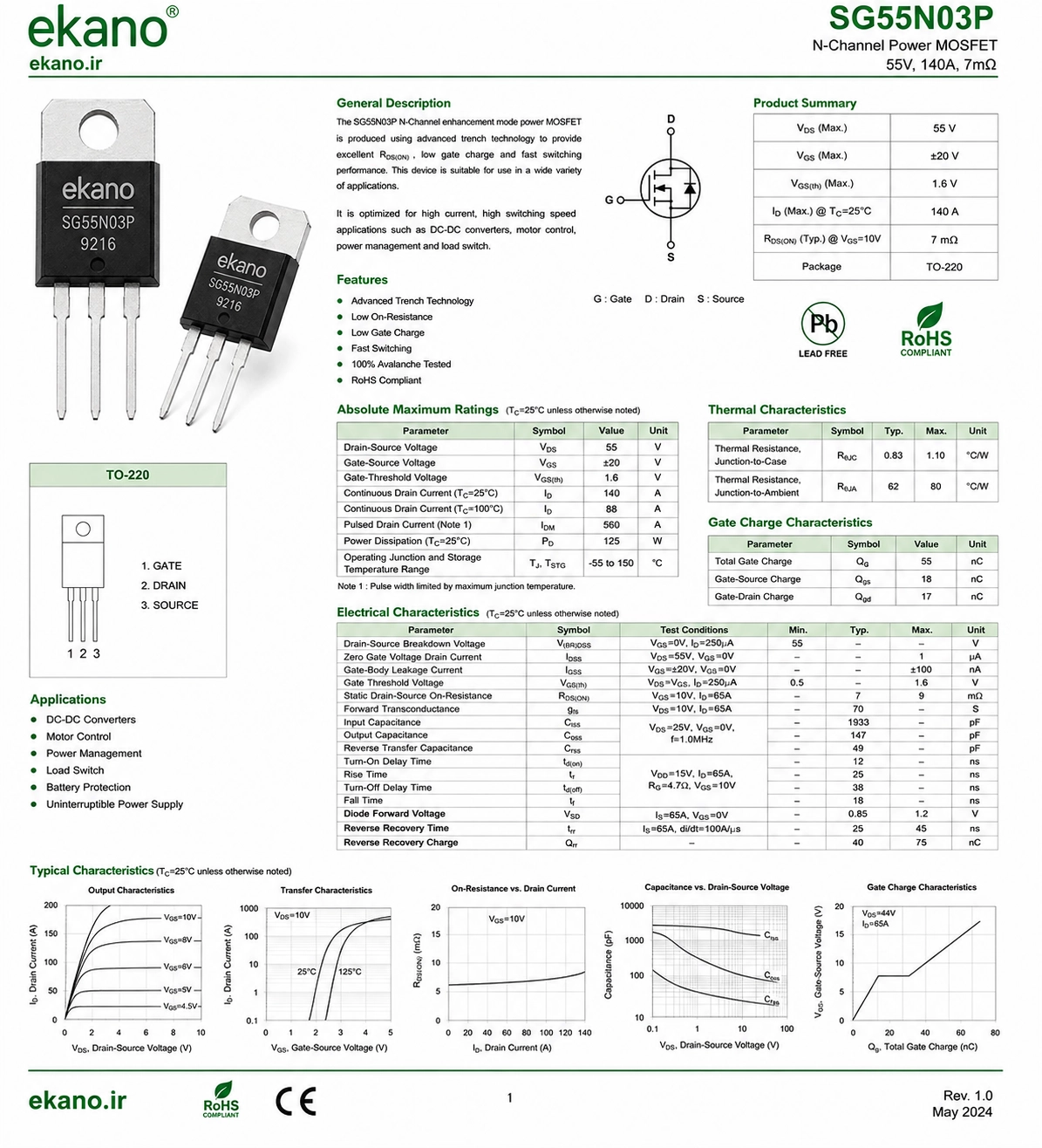

مشخصات فنی:
نوع قطعه: MOSFET
نوع کانال: N-Channel
مدل (P/N): SG55N03P
نوع پکیج: TO-220
Drain-Source (VDS) حداکثر ولتاژ: 55 ولت
Gate-Source (VGS) حداکثر ولتاژ: ±20 ولت
Gate (VGS(th)) ولتاژ آستانه: 1.6 ولت
Drain (ID) حداکثر جریان: 140 آمپر
ظرفیت ورودی (Ciss): 1933 پیکوفاراد
ظرفیت خروجی (Coss): 147 پیکوفاراد
ظرفیت معکوس (Crss): 49 پیکوفاراد
بار گیت (Qg): 55 نانوکولن
بار گیت به سورس (Qgs): 18 نانوکولن
بار گیت به درین (Qgd): 17 نانوکولن
ویژگیها:
تحمل جریان بسیار بالا تا 140 آمپر مناسب کاربردهای صنعتی سنگین
ولتاژ کاری 55 ولت مناسب مدارهای قدرت با ولتاژ پایین تا متوسط
پکیج TO-220 با قابلیت دفع حرارت مناسب و نصب آسان
ولتاژ آستانه پایین (1.6 ولت) برای راهاندازی سریعتر
کارایی مناسب در سوئیچینگ جریانهای سنگین
نیاز به طراحی حرارتی مناسب برای جلوگیری از داغی بیش از حد
کاربردها:
درایور موتورهای DC و BLDC
منابع تغذیه سوئیچینگ پرقدرت
مدارهای کنترل جریان بالا
سیستمهای صنعتی و اتوماسیون
اینورترهای توان پایین تا متوسط
مدارهای حفاظت و سوئیچینگ بار سنگین
