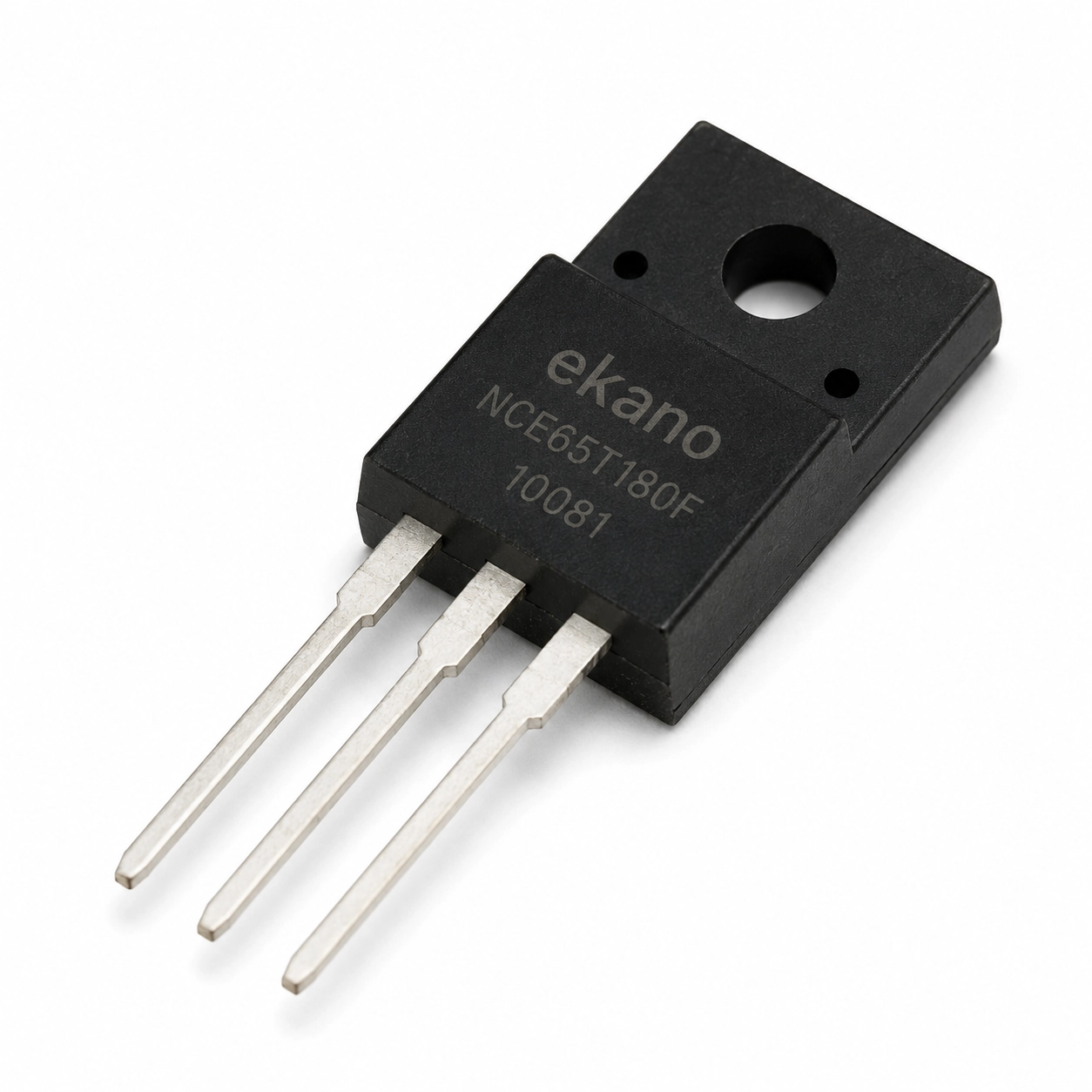

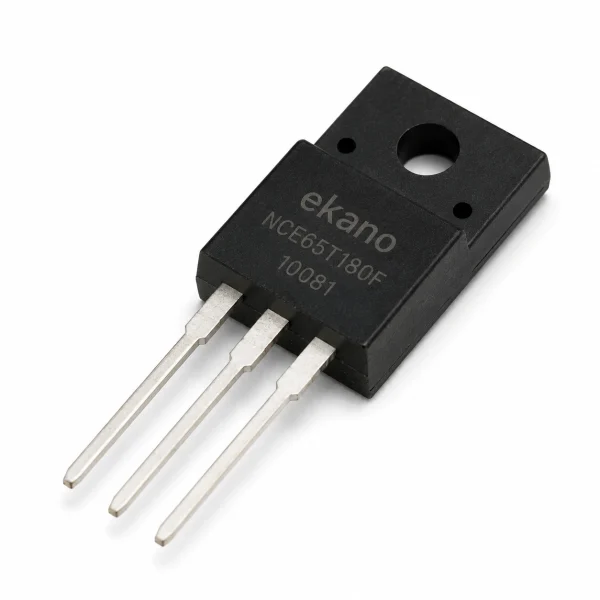

ماسفت N-Channel مدل NCE65T180F پکیج TO-220F

کد محصول: 10081
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

NCE65T180F TO-220F

ماسفت قدرت سوپر جانکشن با ولتاژ 650 ولت و جریان 21 آمپر و مقاومت روشن حدود 0.18 اهم، مناسب منابع تغذیه سوئیچینگ (SMPS)، مدارهای PFC، اینورترها، مبدل‌های AC-DC و DC-DC، درایورهای موتور، شارژرهای صنعتی و انواع مدارهای قدرت و سوئیچینگ با راندمان بالا و تلفات کم.

5,120,200 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل NCE65T180F پکیج TO-220F یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)NCE65T180F
  • نوع پکیجTO-220F

مشخصات ماسفت N-Channel مدل NCE65T180F پکیج TO-220F

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)NCE65T180Fطبق مشخصات کالا
نوع پکیجTO-220Fطبق مشخصات کالا
نوع نصبThrough Holeطبق مشخصات کالا
تعداد پایه3طبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ650 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان21 آمپرطبق مشخصات کالا
نوع کنترلولتاژی (Voltage Controlled)طبق مشخصات کالا
نوع ترانزیستورField Effect Transistor (FET)طبق مشخصات کالا
پایه‌هاGate، Drain، Sourceطبق مشخصات کالا
فناوری ساختHigh Voltage MOSFET Technologyطبق مشخصات کالا
قابلیت تست آوالانچ100% Avalanche Testedطبق مشخصات کالا
استانداردRoHS Compliantطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل NCE65T180F پکیج TO-220F

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

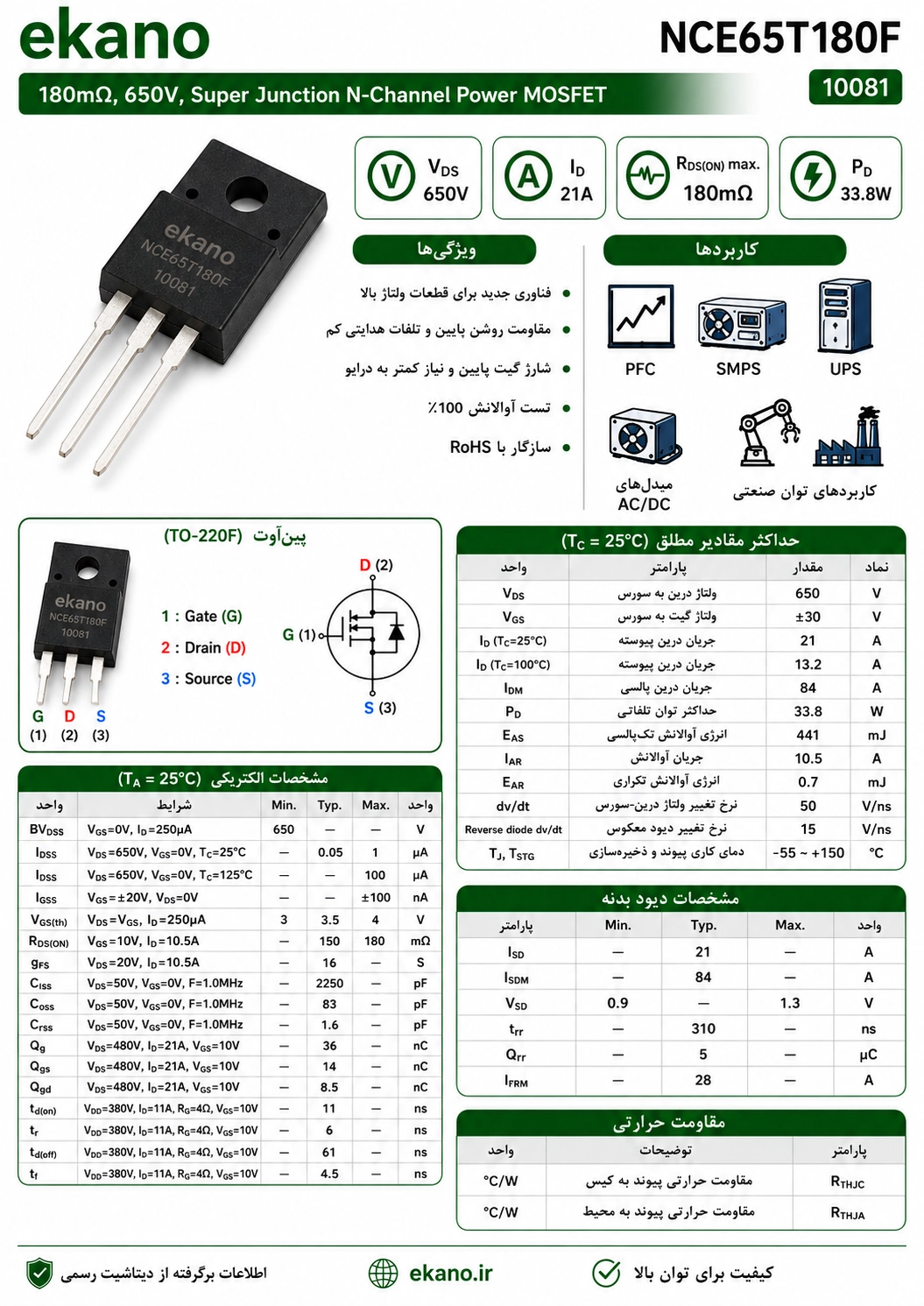

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل NCE65T180F پکیج TO-220F

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
