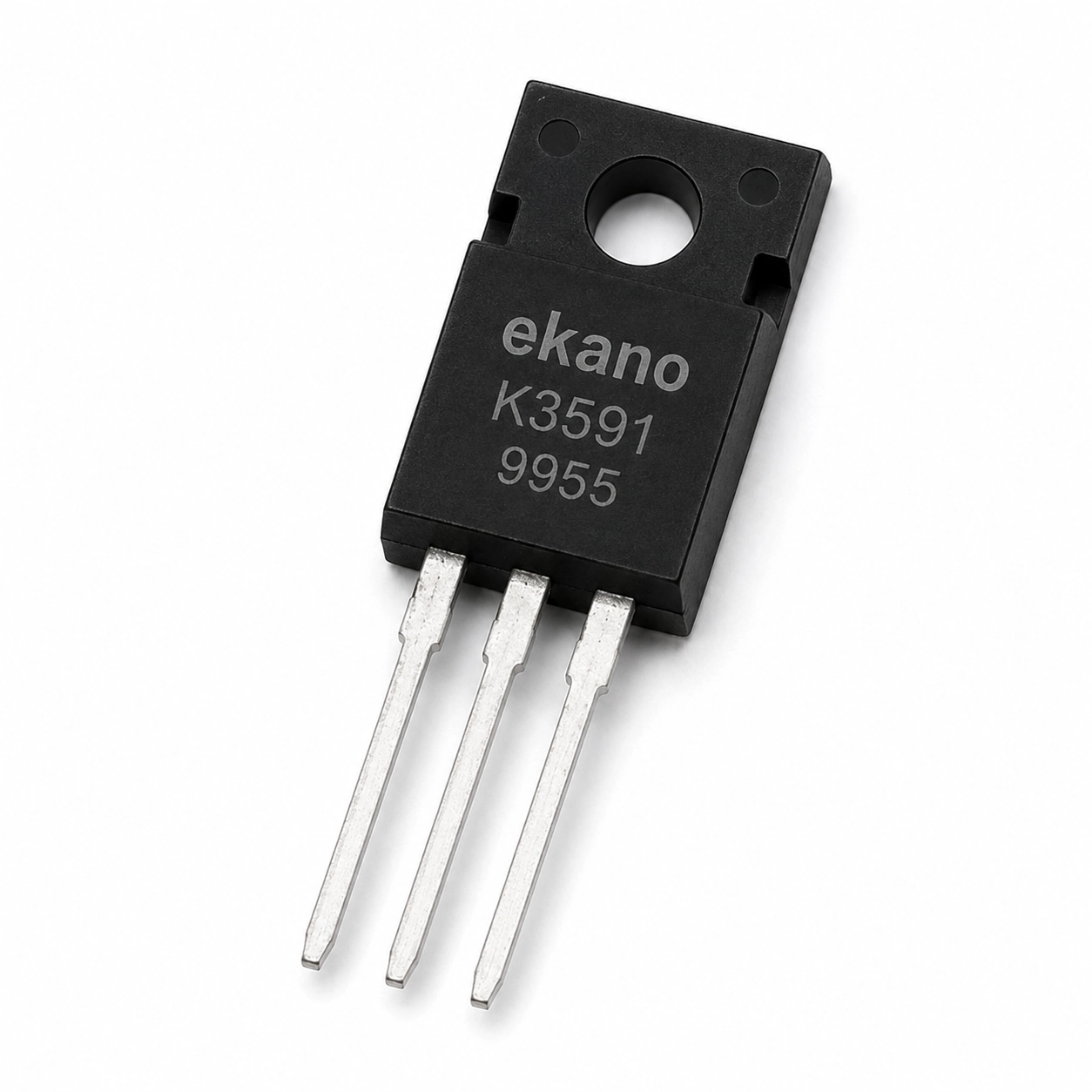

ترانزیستور ماسفت 2SK3591 یک MOSFET قدرت کانال N از جنس سیلیکون (Si) است که با ولتاژ 150 ولت و جریان بالای 40 آمپر برای کاربردهای قدرت، سوئیچینگ سریع و مدارهای جریان بالا طراحی شده است. این قطعه با پکیج TO-220FP عایقدار، امکان دفع حرارت مناسب و نصب آسان روی هیتسینک را فراهم میکند و برای منابع تغذیه و درایورهای توان بالا گزینهای قابل اعتماد محسوب میشود.

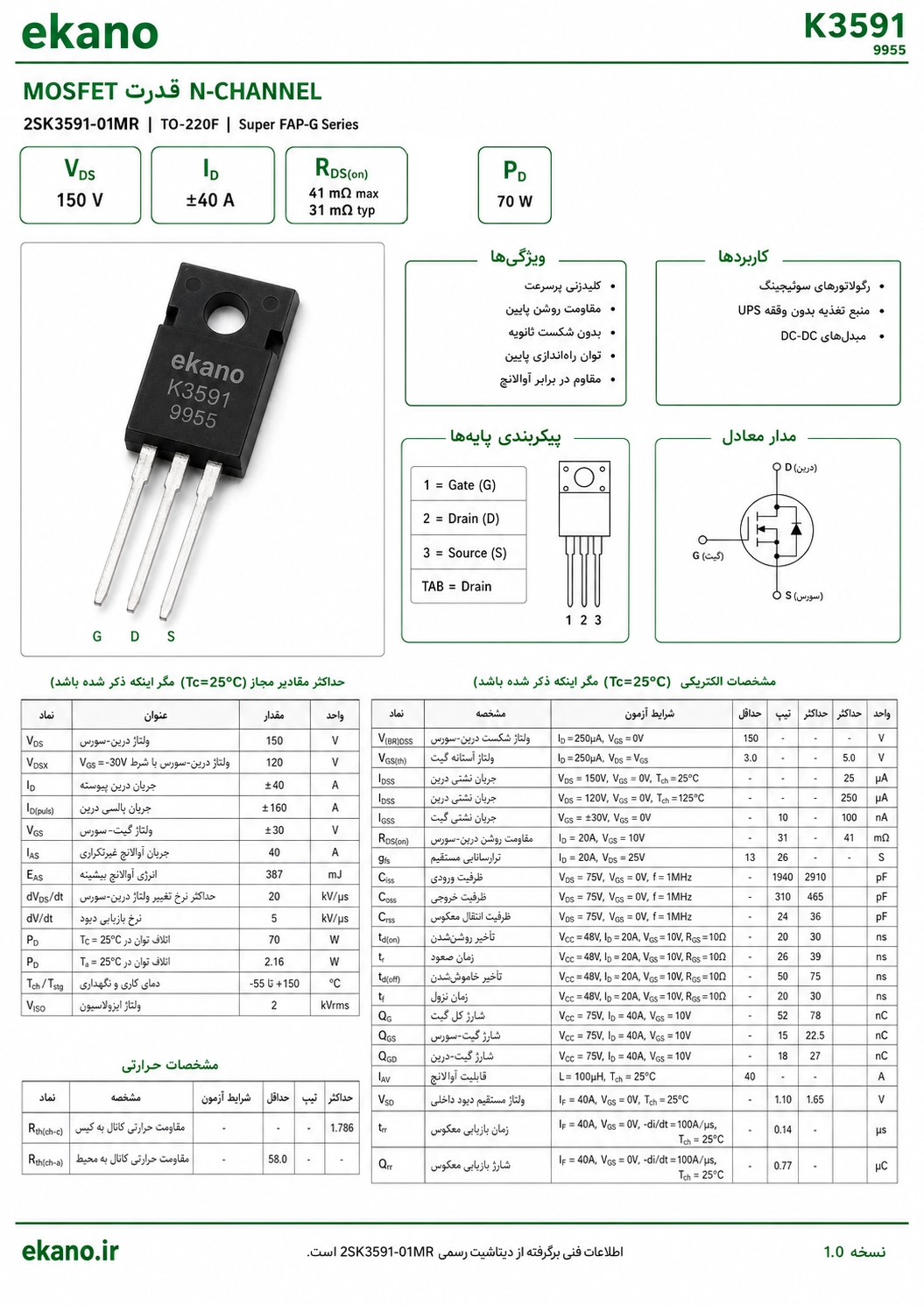

مشخصات فنی:
نوع قطعه: MOSFET
نوع کانال: N-Channel
مدل (P/N): 2SK3591
ماده: Silicon (Si)
نوع پکیج: TO-220FP
نوع نصب: Through Hole (DIP)
تعداد پایه: 3
حداکثر توان دفع حرارت (Pd): 70 وات
Drain-Source (VDS) حداکثر ولتاژ: 150 ولت
Drain (ID) حداکثر جریان: 40 آمپر
Gate-Source (VGS) حداکثر ولتاژ: ±30 ولت
Gate (VGS(th)) ولتاژ آستانه: 5 ولت
مقاومت حالت روشن (RDS(on)): 0.031 اهم
بار کل گیت (Qg): 52 نانوکولن
Drain-Source (Cd) ظرفیت: 200 پیکوفاراد
زمان روشن شدن (tr): 26 نانوثانیه
حداکثر دمای پیوند (Tj): 150 درجه سانتیگراد
نوع کنترل: ولتاژی (Voltage Controlled)
پایهها: Gate، Drain، Source
ویژگیها:
توان جریان بسیار بالا تا 40 آمپر مناسب برای کاربردهای قدرت سنگین
مقاومت روشن بسیار پایین 0.031 اهم برای کاهش تلفات توان
سرعت سوئیچینگ مناسب با زمان Rise برابر 26 نانوثانیه
تحمل حرارتی بالا تا 150 درجه سانتیگراد
پکیج TO-220FP عایقدار با قابلیت نصب آسان روی هیتسینک
بار گیت 52 نانوکولن برای عملکرد پایدار در سوئیچینگ قدرت
مناسب برای کاربردهای جریان بالا و راندمان بالا
طراحی مناسب برای کاهش تلفات هدایت و افزایش بازده
کاربردها:
منابع تغذیه سوئیچینگ (SMPS)
درایورهای موتور DC و صنعتی
مبدلهای DC-DC توان بالا
سیستمهای کنترل توان
تجهیزات صنعتی سنگین
اینورترهای قدرت متوسط تا بالا
مدارهای سوئیچینگ پرجریان
سیستمهای مدیریت انرژی و توان الکتریکی
