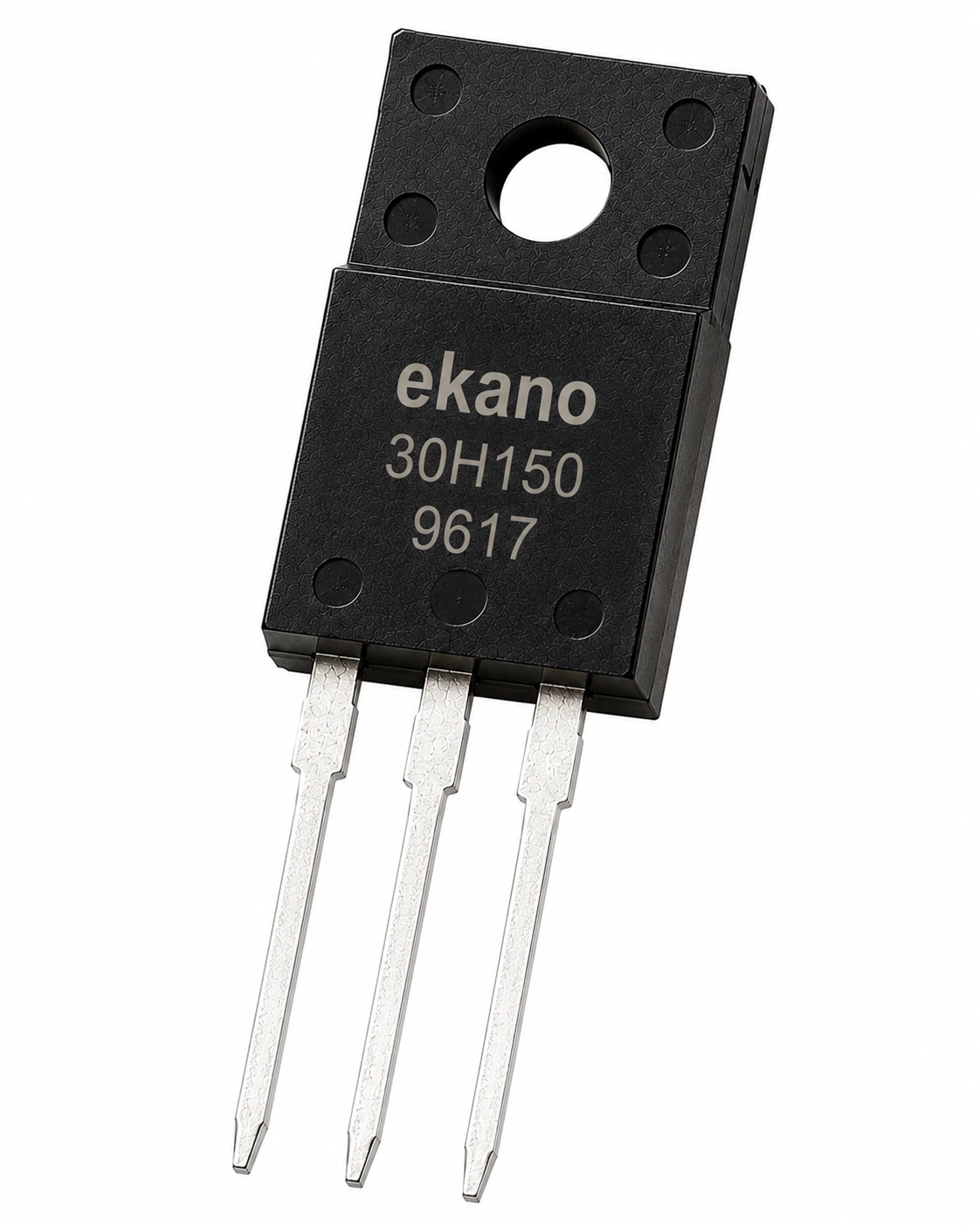

ماسفت N-Channel مدل 30H150 پکیج TO-220FP

کد محصول: 9617
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

30H150 TO-220FP

ماسفت قدرت برای مبدل‌های DC-DC، منابع تغذیه سوئیچینگ (SMPS) و کاربردهای جریان بالا.

ناموجود

این محصول فعلاً ناموجود است

شماره موبایل خود را وارد کنید تا به محض موجود شدن، با پیامک خبرتان کنیم.

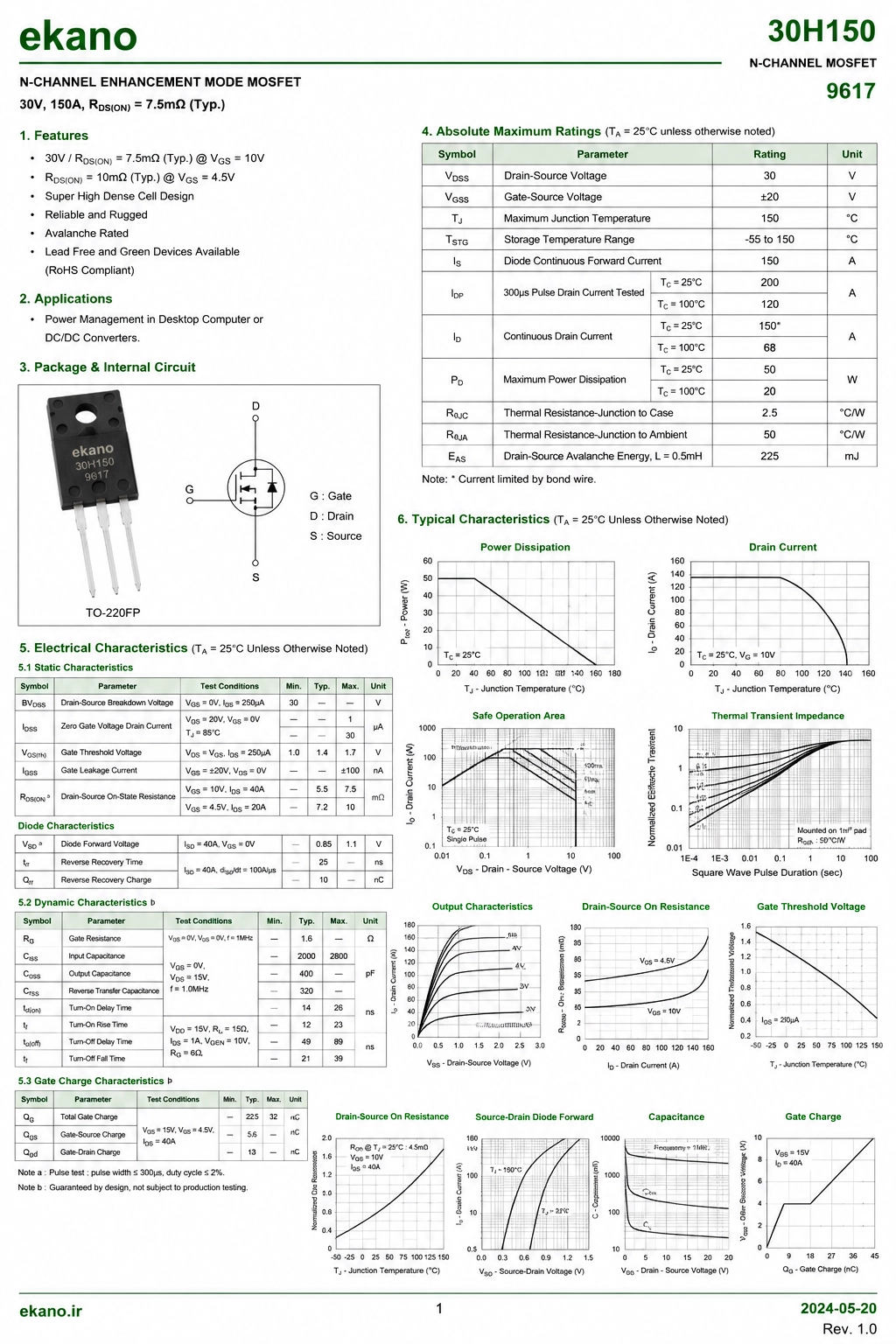

دانلود دیتاشیت PDF

ماسفت N-Channel مدل 30H150 پکیج TO-220FP یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET – N-Channel و مدل (P/N) آن 30H150 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET – N-Channel
  • مدل (P/N)30H150
  • نوع پکیجTO-220FP
  • حداکثر توان اتلاف (Pd)50 وات

مشخصات ماسفت N-Channel مدل 30H150 پکیج TO-220FP

پارامترمقدارشرایط
نوع قطعهMOSFET – N-Channelطبق مشخصات کالا
مدل (P/N)30H150طبق مشخصات کالا
نوع پکیجTO-220FPطبق مشخصات کالا
حداکثر توان اتلاف (Pd)50 واتطبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ30 ولتطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ±20 ولتطبق مشخصات کالا
Gate (VGS(th)) ولتاژ آستانه1.7 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان150 آمپرطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل 30H150 پکیج TO-220FP

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل 30H150 پکیج TO-220FP

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
