توضیحات
بهبود عملکرد مدارات خود را با ماسفت TK4A60DB تجربه کنید! این ماسفت N-Channel از نوعی ساختار پیشرفته بهره میبرد که توانایی کنترل دقیق جریان و ولتاژ را به شما ارائه میدهد.

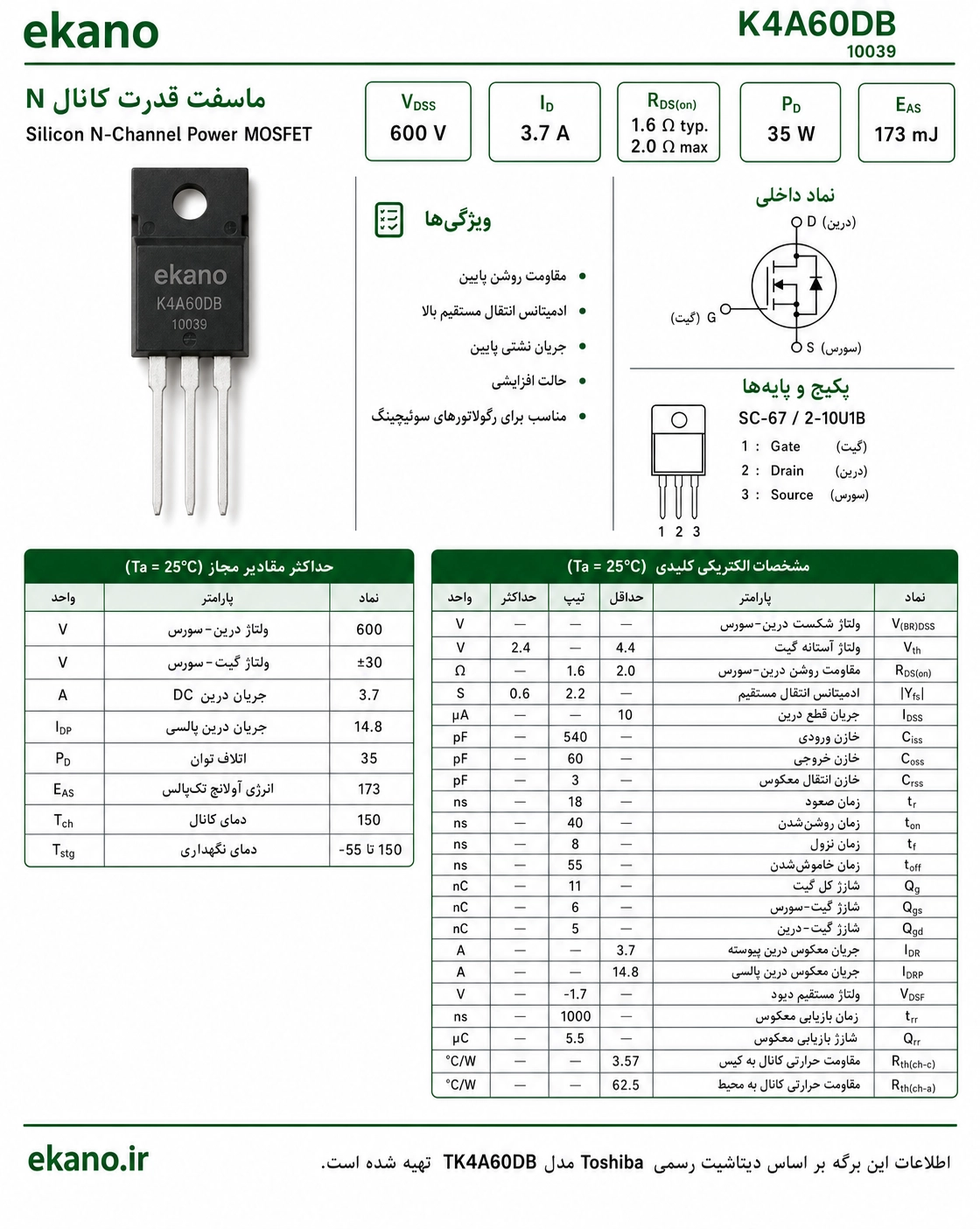

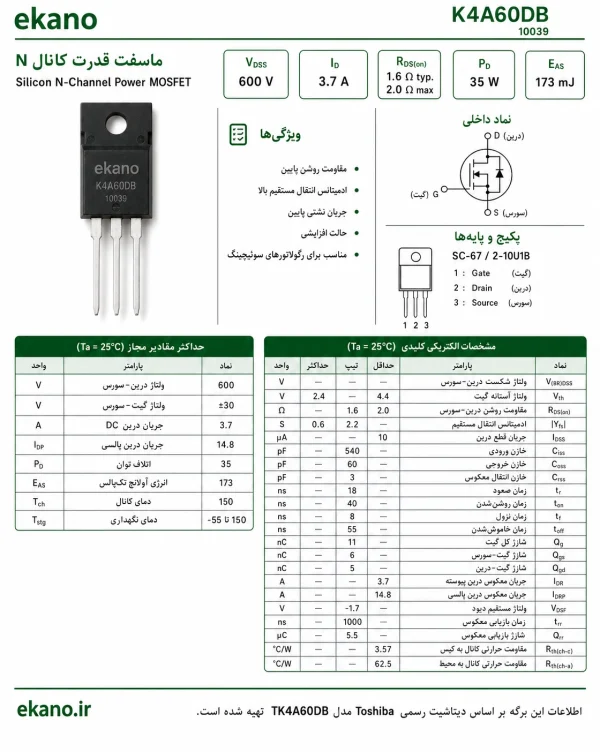

مشخصات فنی:
نوع قطعه: MOSFET
نوع کانال: N-Channel
مدل (P/N): TK4A60DB

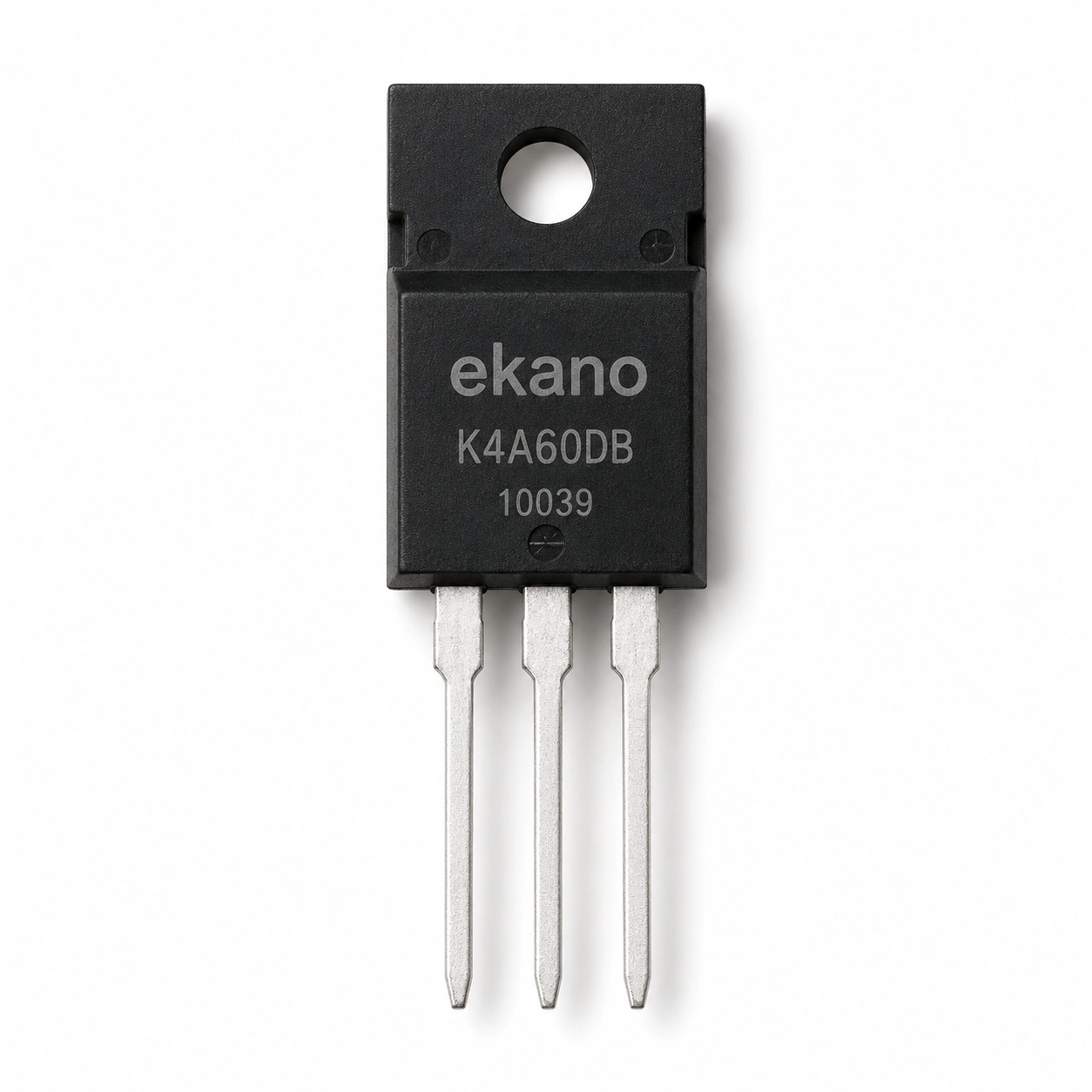

نوع پکیج: TO-220FP
تعداد پایه: 3
حداکثر توان اتلافی (Pd): 35 وات
Drain-Source (VDS) حداکثر ولتاژ: 600 ولت
Drain (ID) حداکثر جریان: 3.7 آمپر
Gate-Source (VGS) حداکثر ولتاژ: 30 ولت
ولتاژ آستانه گیت (VGS(th)): 4.4 ولت
مقاومت حالت روشن (RDS(on)): 2 اهم
بار کل گیت (Qg): 11 نانوکولن
زمان روشن شدن (tr): 18 نانوثانیه
حداکثر دمای پیوند (Tj): 150 درجه سانتیگراد
ویژگیها:
تحمل ولتاژ بالا تا 600 ولت برای منابع تغذیه و مدارهای صنعتی
بار گیت پایین 11 نانوکولن برای کاهش تلفات سوئیچینگ
سرعت سوئیچینگ مناسب با زمان Rise برابر 18 نانوثانیه
مقاومت روشن 2 اهم متناسب با کاربردهای ولتاژ بالا
پکیج TO-220FP عایقدار با قابلیت نصب آسان روی هیتسینک
پایداری حرارتی بالا با دمای کاری تا 150 درجه سانتیگراد
مناسب برای طراحی مدارهای قدرت و سوئیچینگ فرکانس بالا
کاربردها:
منابع تغذیه سوئیچینگ (SMPS)
مبدلهای AC-DC و DC-DC
مدارهای اصلاح ضریب توان (PFC)
درایور موتورهای الکتریکی
اینورترها و مبدلهای توان
سیستمهای UPS
تجهیزات صنعتی و مخابراتی
مدارهای کنترل و مدیریت توان
