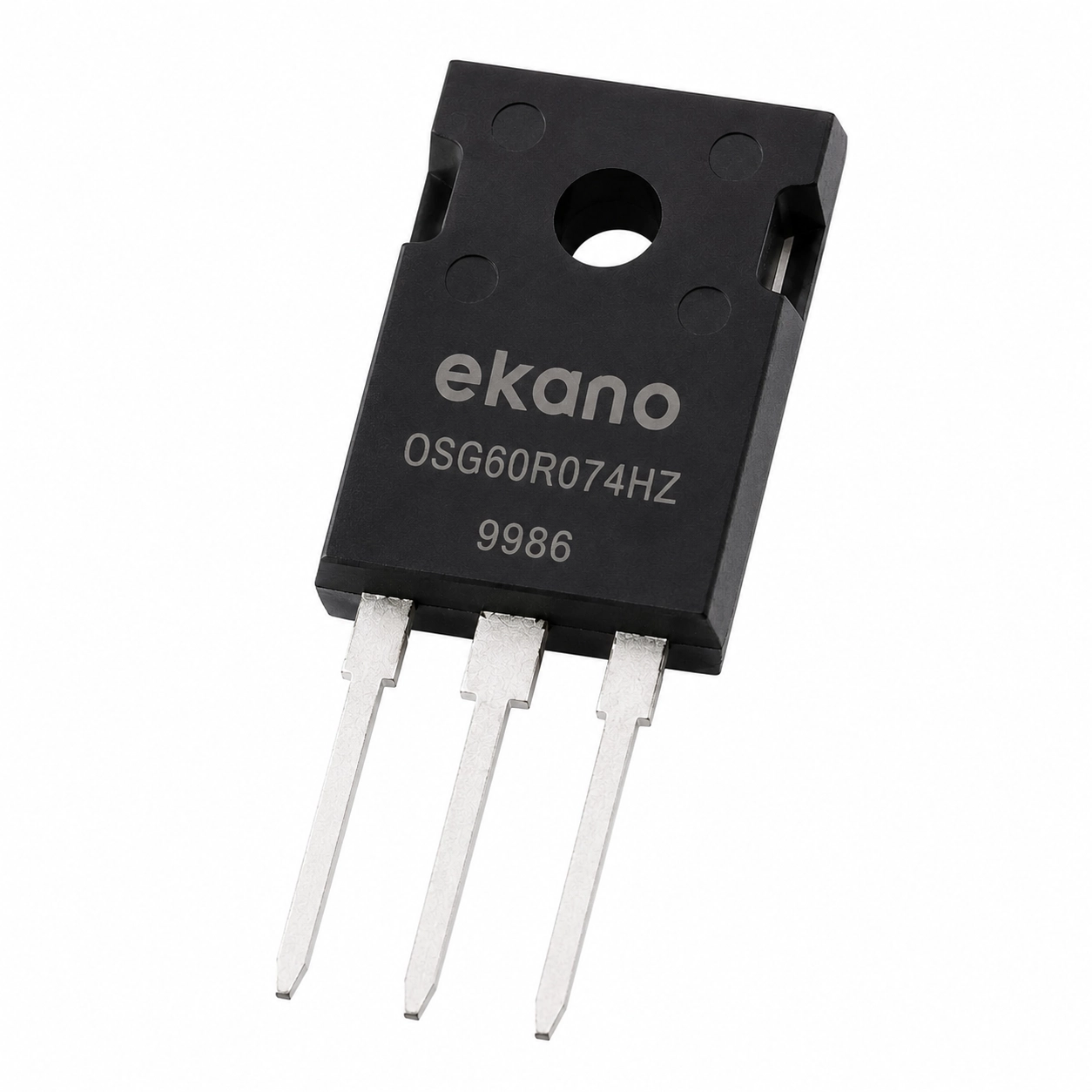

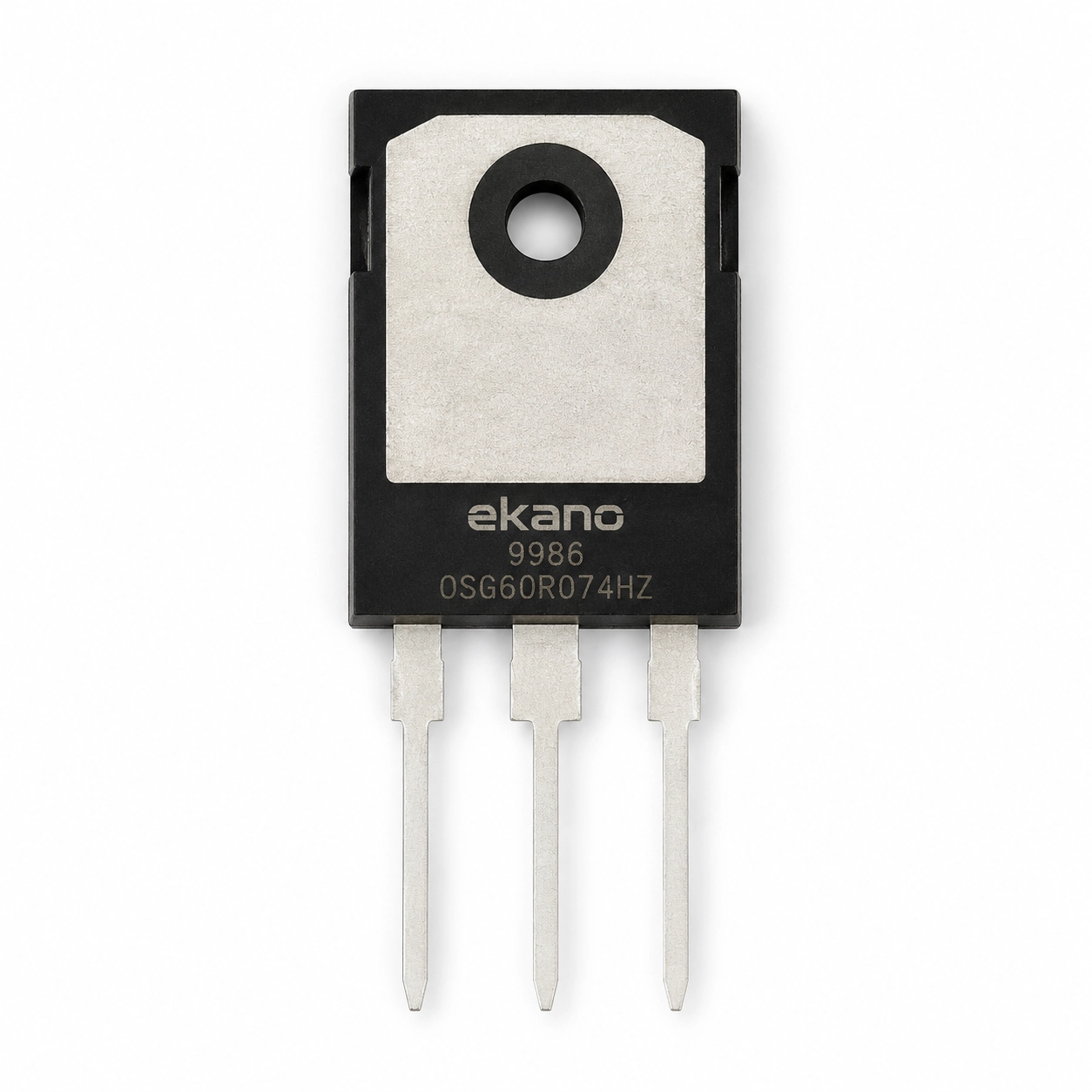

ماسفت N-Channel مدل OSG60R074HZ پکیج TO-247

کد محصول: 9986
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

OSG60R074HZ TO-247

ماسفت قدرت سوپر جانکشن (GreenMOS) با ولتاژ 650 ولت و جریان 47 آمپر و مقاومت روشن 0.074 اهم، مناسب منابع تغذیه سوئیچینگ (SMPS)، مدارهای PFC، اینورترهای خورشیدی، شارژر خودروهای برقی، منابع تغذیه سرور و مخابرات، درایور موتور و انواع مدارهای قدرت و سوئیچینگ با راندمان بالا و تلفات کم.

10,681,300 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل OSG60R074HZ پکیج TO-247 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)OSG60R074HZ
  • نوع پکیجTO-247

مشخصات ماسفت N-Channel مدل OSG60R074HZ پکیج TO-247

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)OSG60R074HZطبق مشخصات کالا
نوع پکیجTO-247طبق مشخصات کالا
تعداد پایه3طبق مشخصات کالا
حداکثر توان دفع حرارت (Pd)278 واتطبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ600 ولتطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ30 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان47 آمپرطبق مشخصات کالا
زمان روشن شدن (tr)98.1 نانوثانیهطبق مشخصات کالا
زمان خاموش شدن (tf)63.9 میکروثانیهطبق مشخصات کالا
محدوده دمای کاری55– تا 150+ درجه سانتی‌گرادطبق مشخصات کالا
وزن4.55 گرمطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل OSG60R074HZ پکیج TO-247

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

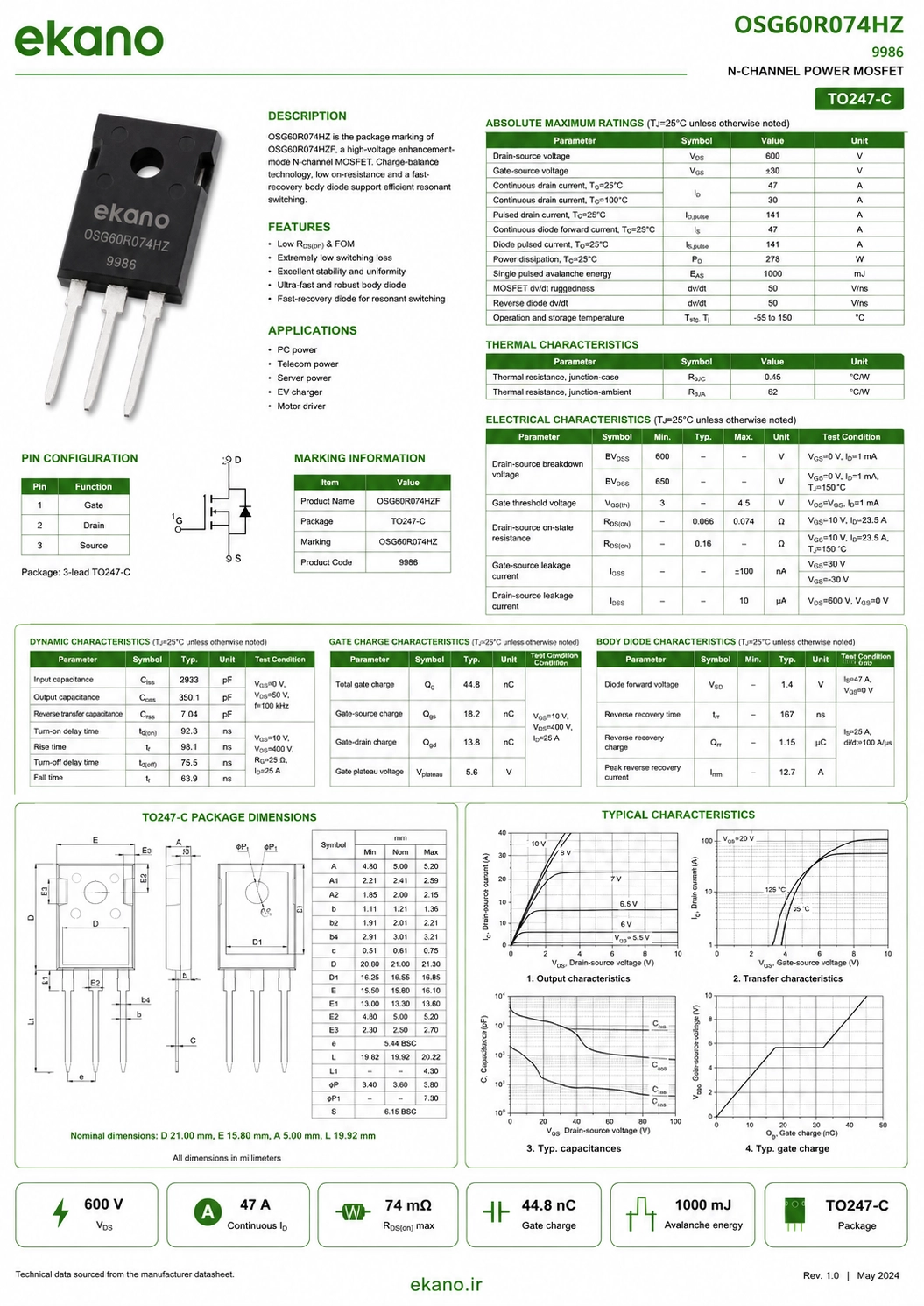

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل OSG60R074HZ پکیج TO-247

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
