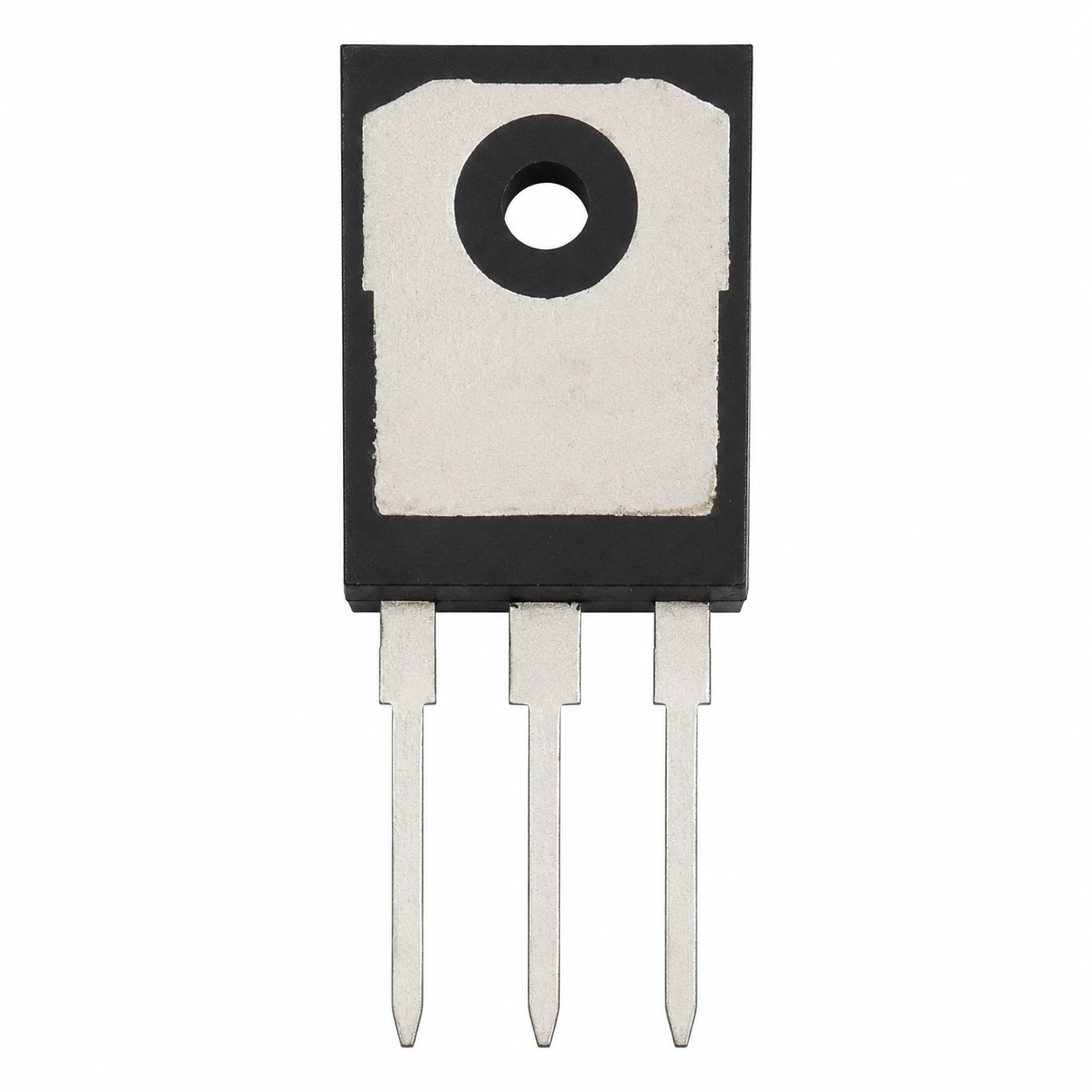

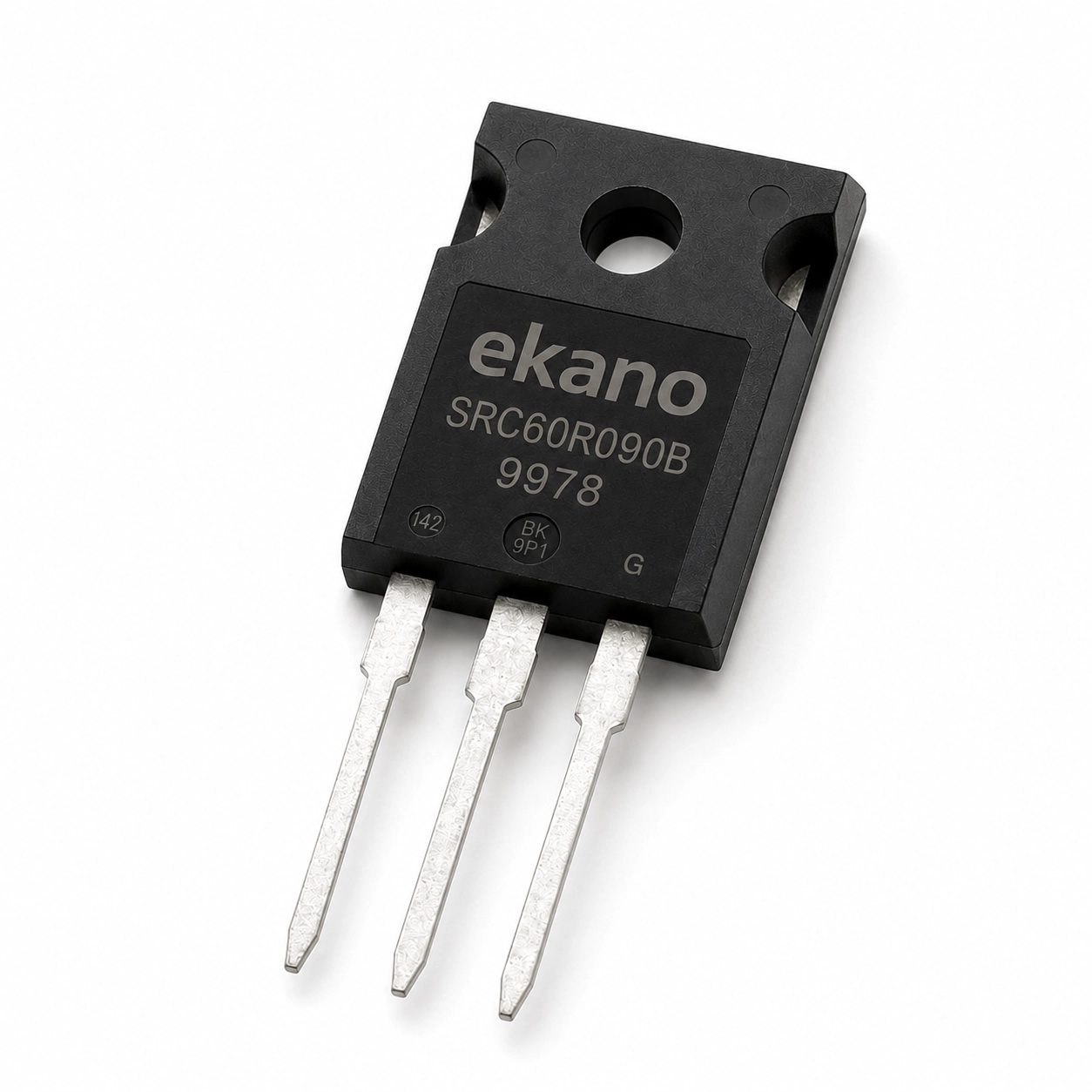

ماسفت N-Channel مدل SRC60R090B پکیج TO-247

کد محصول: 9978
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

SRC60R090B TO-247

یک ترانزیستور قدرت کانال N با فناوری Super Junction و ولتاژ قابل‌تحمل 600 ولت است. مقاومت روشن پایین، شارژ گیت کم و سرعت سوئیچینگ مناسب، این قطعه را برای منابع تغذیه سوئیچینگ، شارژر خودروهای برقی و تجهیزات توان مخابراتی مناسب می‌کند.

4,419,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل SRC60R090B پکیج TO-247 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، پکیج آن TO-247 و مدل (P/N) آن SRC60R090B است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • پکیجTO-247
  • مدل (P/N)SRC60R090B
  • نوع قطعهPower MOSFET
  • نوع کانالN-Channel

مشخصات ماسفت N-Channel مدل SRC60R090B پکیج TO-247

پارامترمقدارشرایط
مدل (P/N)SRC60R090Bطبق مشخصات کالا
نوع قطعهPower MOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
فناوری ساختSuper Junctionطبق مشخصات کالا
ولتاژ درین به سورس600 ولتطبق مشخصات کالا
جریان پیوسته درین در 25 درجه39.5 آمپرطبق مشخصات کالا
جریان پیوسته درین در 125 درجه17.8 آمپرطبق مشخصات کالا
جریان پالسی درین118.5 آمپرطبق مشخصات کالا
مقاومت روشن تیپیک78 میلی‌اهمطبق مشخصات کالا
مقاومت روشن حداکثر90 میلی‌اهمطبق مشخصات کالا
شارژ کل گیت تیپیک90.3 نانوکولنطبق مشخصات کالا
انرژی آوالانچ تک‌پالس550 میلی‌ژولطبق مشخصات کالا
ولتاژ گیت به سورس±30 ولتطبق مشخصات کالا
پکیجTO-247طبق مشخصات کالا
تعداد پایه3 پایهطبق مشخصات کالا
محدوده دمای پیوندتا 150°Cطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل SRC60R090B پکیج TO-247

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

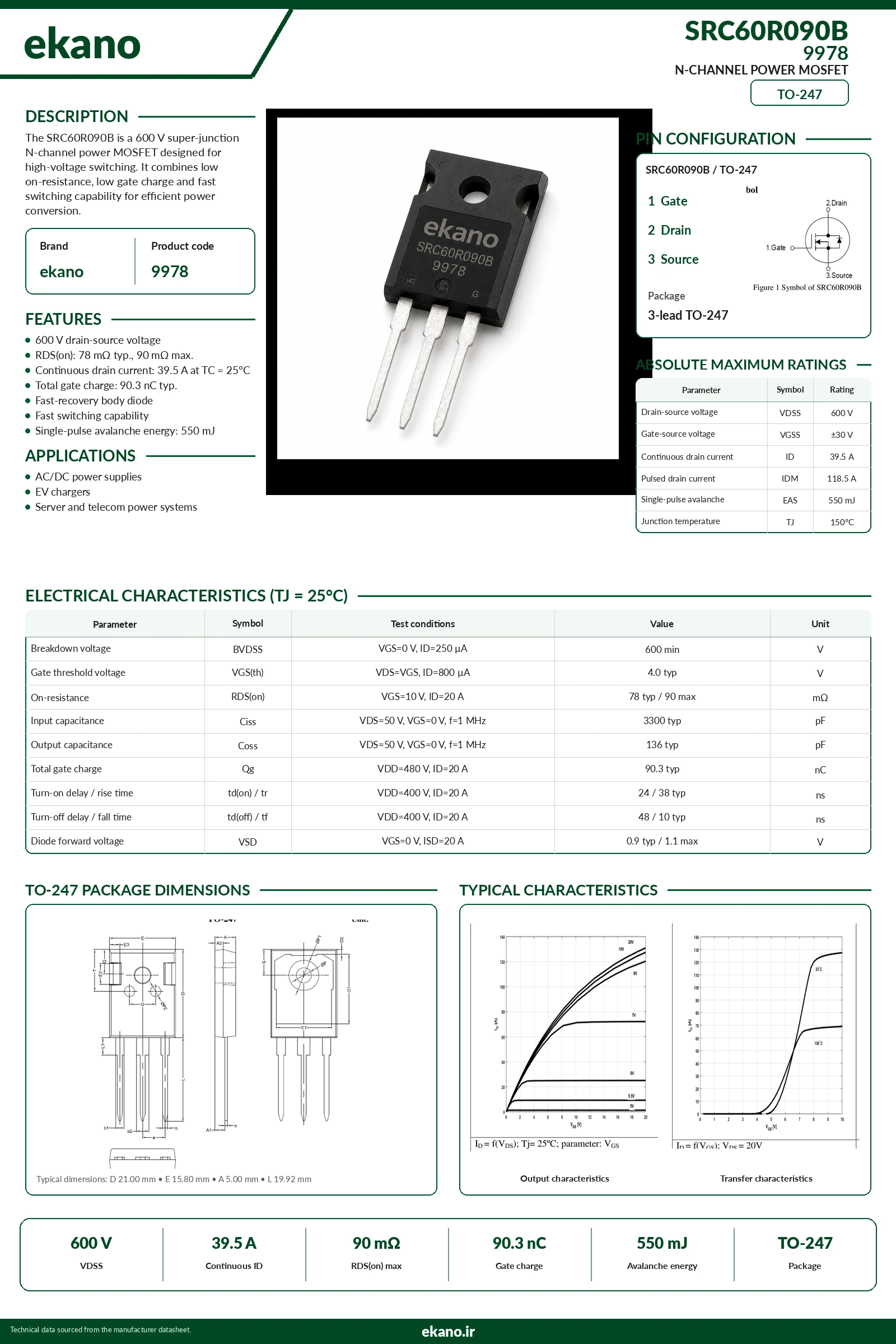

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل SRC60R090B پکیج TO-247

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
