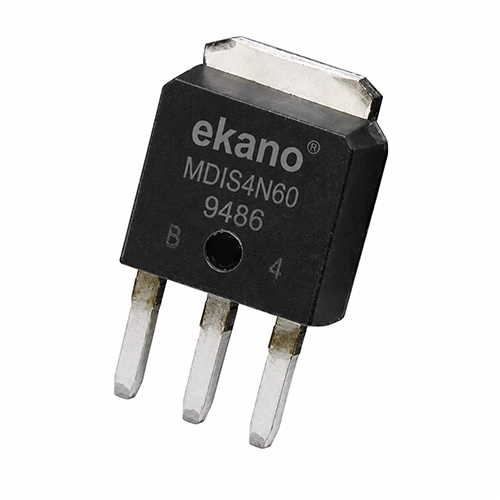

ماسفت N-Channel مدل MDIS4N60 پکیج TO-251-3S

کد محصول: 9486
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

MDIS4N60 TO-251-3S

ماسفت قدرت با ولتاژ 600 ولت و جریان حدود 3.5 آمپر مناسب منابع تغذیه سوئیچینگ، اینورتر و مدارهای قدرت AC و DC.

637,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل MDIS4N60 پکیج TO-251-3S یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)MDIS4N60
  • نوع پکیجTO-251-3S

مشخصات ماسفت N-Channel مدل MDIS4N60 پکیج TO-251-3S

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)MDIS4N60طبق مشخصات کالا
نوع پکیجTO-251-3Sطبق مشخصات کالا
حداکثر توان دفع حرارت (Pd)67.5 واتطبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ600 ولتطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ±30 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان3.5 آمپرطبق مشخصات کالا
دمای حداکثر اتصال (Tj)150 درجه سانتی‌گرادطبق مشخصات کالا
ظرفیت ورودی (Ciss)660 پیکوفارادطبق مشخصات کالا
ظرفیت خروجی (Coss)75 پیکوفارادطبق مشخصات کالا
ظرفیت بازخورد (Crss)3 پیکوفارادطبق مشخصات کالا
بار گیت کل (Qg)12.1 نانوکولنطبق مشخصات کالا
بار گیت روشن‌سازی (Qgs)3.5 نانوکولنطبق مشخصات کالا
بار گیت خاموش‌سازی (Qgd)4.4 نانوکولنطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل MDIS4N60 پکیج TO-251-3S

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

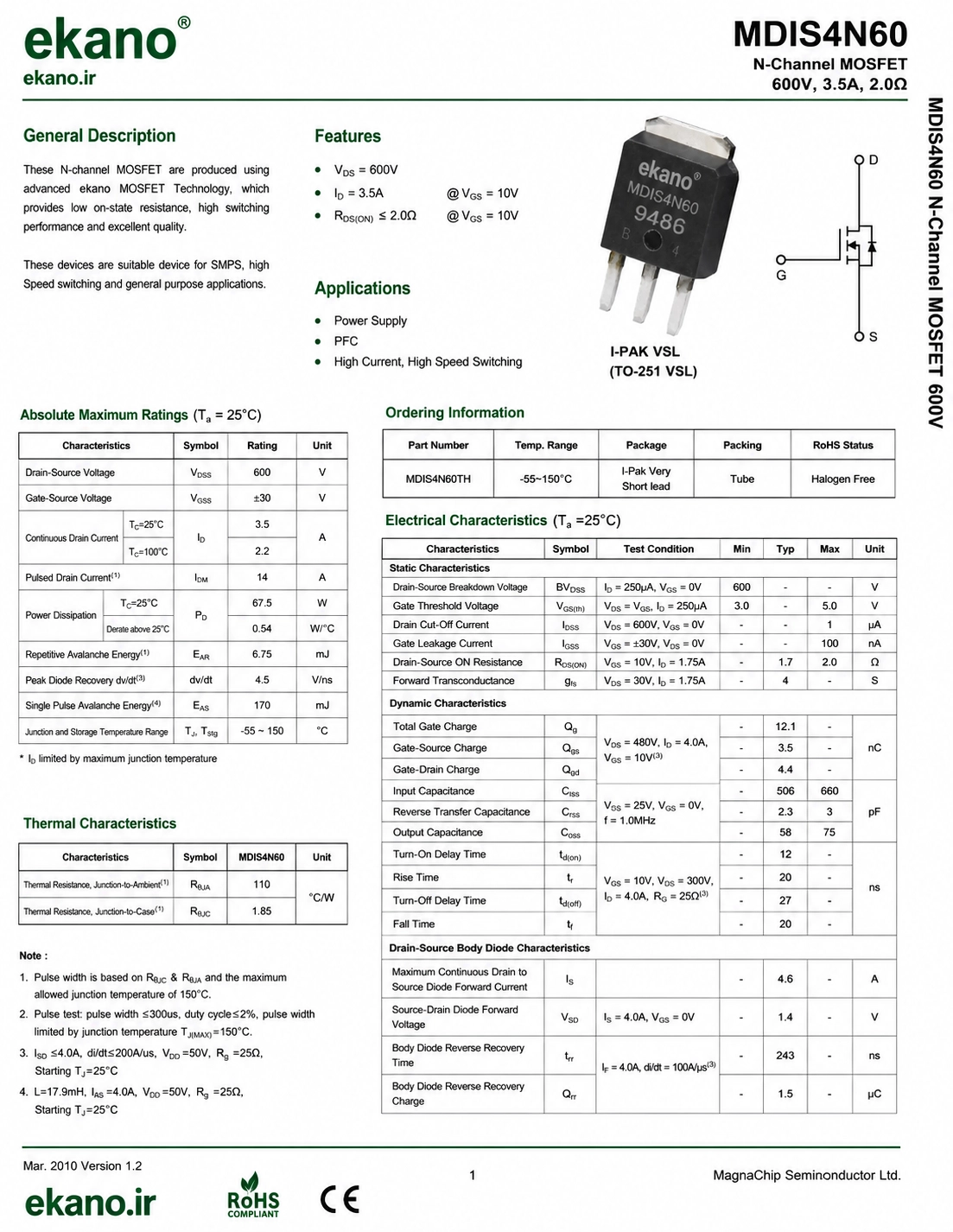

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل MDIS4N60 پکیج TO-251-3S

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
