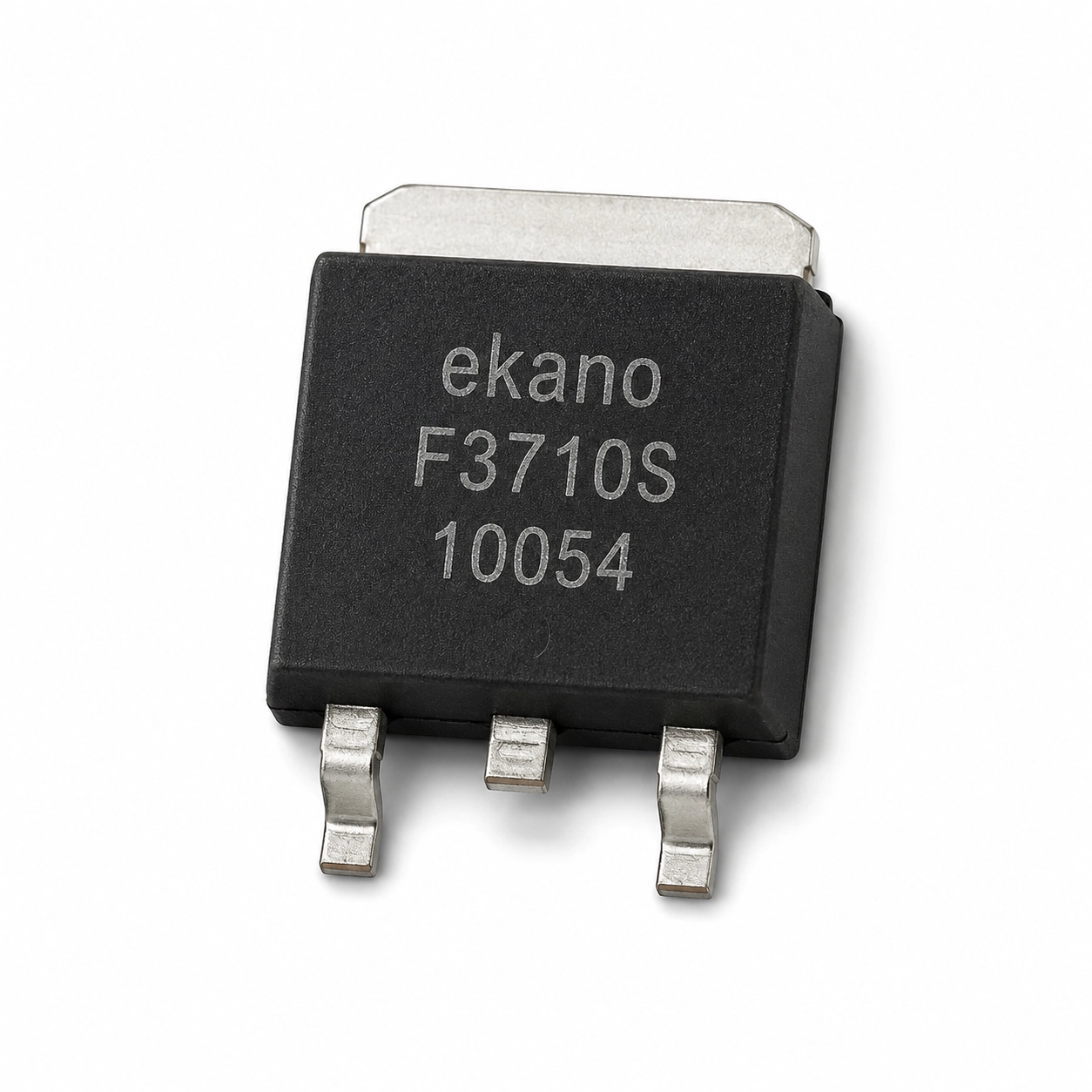

ماسفت IRF3710S – انتخاب ایدهآل برای مدارهای پرمصرف! این ماسفت N-Channel از نوعی ساختار پیشرفته بهره میبرد که توانایی کنترل دقیق جریان و ولتاژ را به شما ارائه میدهد و به عنوان کلیدهای الکترونیکی و تقویت کنندههای سورس مشترک به خوبی عمل می کند.

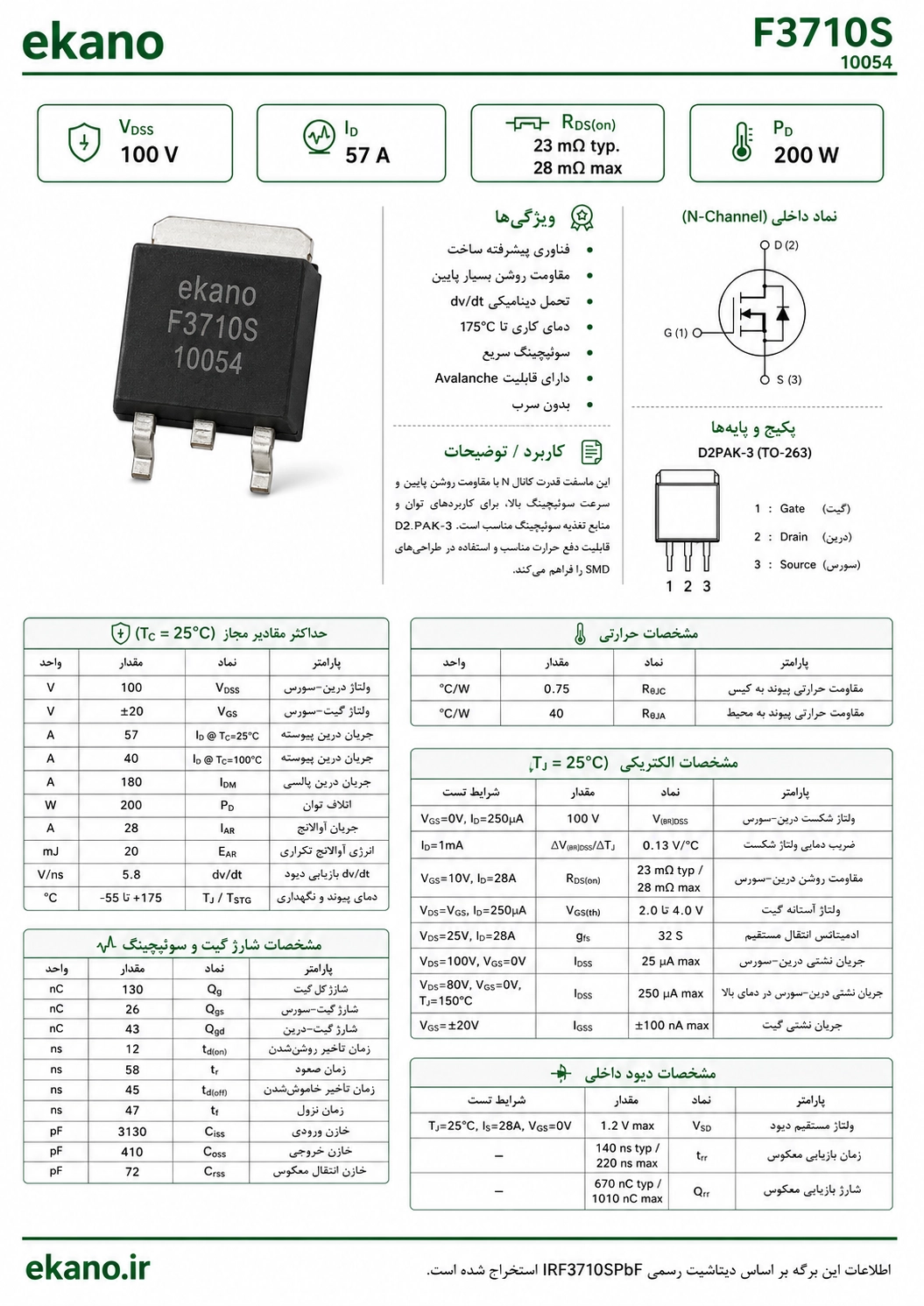

مشخصات فنی:
نوع قطعه: MOSFET
نوع کانال: N-Channel
مدل (P/N): IRF3710S / IRF3710STRLPBF
نوع پکیج: TO-263 (D2PAK-3)
تعداد پایه: 3
حداکثر توان اتلافی (Pd): 200 وات
Drain-Source (VDS) حداکثر ولتاژ: 100 ولت
Drain (ID) حداکثر جریان: 57 آمپر
Gate-Source (VGS) حداکثر ولتاژ: ±20 ولت
ولتاژ آستانه گیت (VGS(th)): 4 ولت
مقاومت حالت روشن (RDS(on)): 23 میلیاهم
بار کل گیت (Qg): 130 نانوکولن
محدوده دمای کاری: 55- تا 175+ درجه سانتیگراد
حداکثر دمای پیوند (Tj): 175 درجه سانتیگراد
ویژگیها:
تحمل ولتاژ 100 ولت مناسب برای کاربردهای قدرت و سوئیچینگ
جریان عبوری 57 آمپر برای بارهای سنگین و تجهیزات پرمصرف
مقاومت روشن پایین جهت کاهش تلفات توان و افزایش راندمان
پکیج TO-263 با قابلیت دفع حرارت مناسب و نصب SMD
تحمل دمای کاری گسترده تا 175 درجه سانتیگراد
بار گیت مناسب برای عملکرد پایدار در مدارهای سوئیچینگ
مناسب برای طراحی مدارهای قدرت، کنترل موتور و منابع تغذیه
کاربردها:
منابع تغذیه سوئیچینگ (SMPS)
درایور موتورهای DC و BLDC
مبدلهای DC-DC
مدارهای تقویتکننده سورس مشترک
سیستمهای UPS
کنترل توان و سوئیچینگ بارهای سنگین
تجهیزات صنعتی و مخابراتی
سیستمهای مدیریت انرژی و توان
