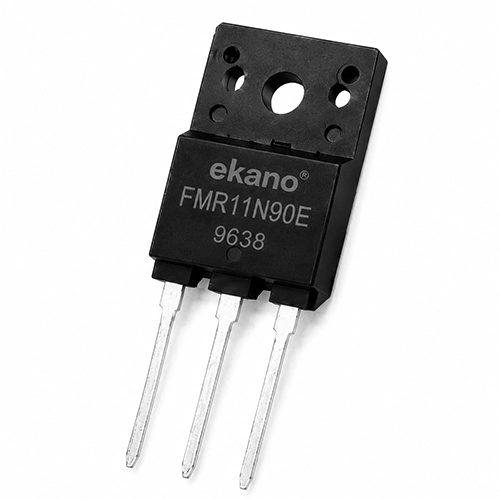

ماسفت N-Channel مدل FMR11N90E پکیج TO-3PF

کد محصول: 9638
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

FMR11N90E TO-3PF

ماسفت قدرت با ولتاژ 900 ولت برای منابع تغذیه سوئیچینگ، اینورتر، PFC، UPS و مدارهای قدرت ولتاژ بالا.

6,300,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل FMR11N90E پکیج TO-3PF یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)FMR11N90E
  • نوع پکیجTO-3PF

مشخصات ماسفت N-Channel مدل FMR11N90E پکیج TO-3PF

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)FMR11N90Eطبق مشخصات کالا
نوع پکیجTO-3PFطبق مشخصات کالا
حداکثر توان دفع حرارت (Pd)135 واتطبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ900 ولتطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ±30 ولتطبق مشخصات کالا
Gate (VGS(th)) ولتاژ آستانه4.5 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان11 آمپرطبق مشخصات کالا
حداکثر دمای پیوند (Tj)150 درجه سانتی‌گرادطبق مشخصات کالا
بار کل گیت (Qg)60 نانوکولنطبق مشخصات کالا
زمان روشن شدن (tr)32 نانوثانیهطبق مشخصات کالا
ظرفیت خروجی (Cd)200 پیکوفارادطبق مشخصات کالا
مقاومت حالت روشن (RDS(on))1 اهمطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل FMR11N90E پکیج TO-3PF

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

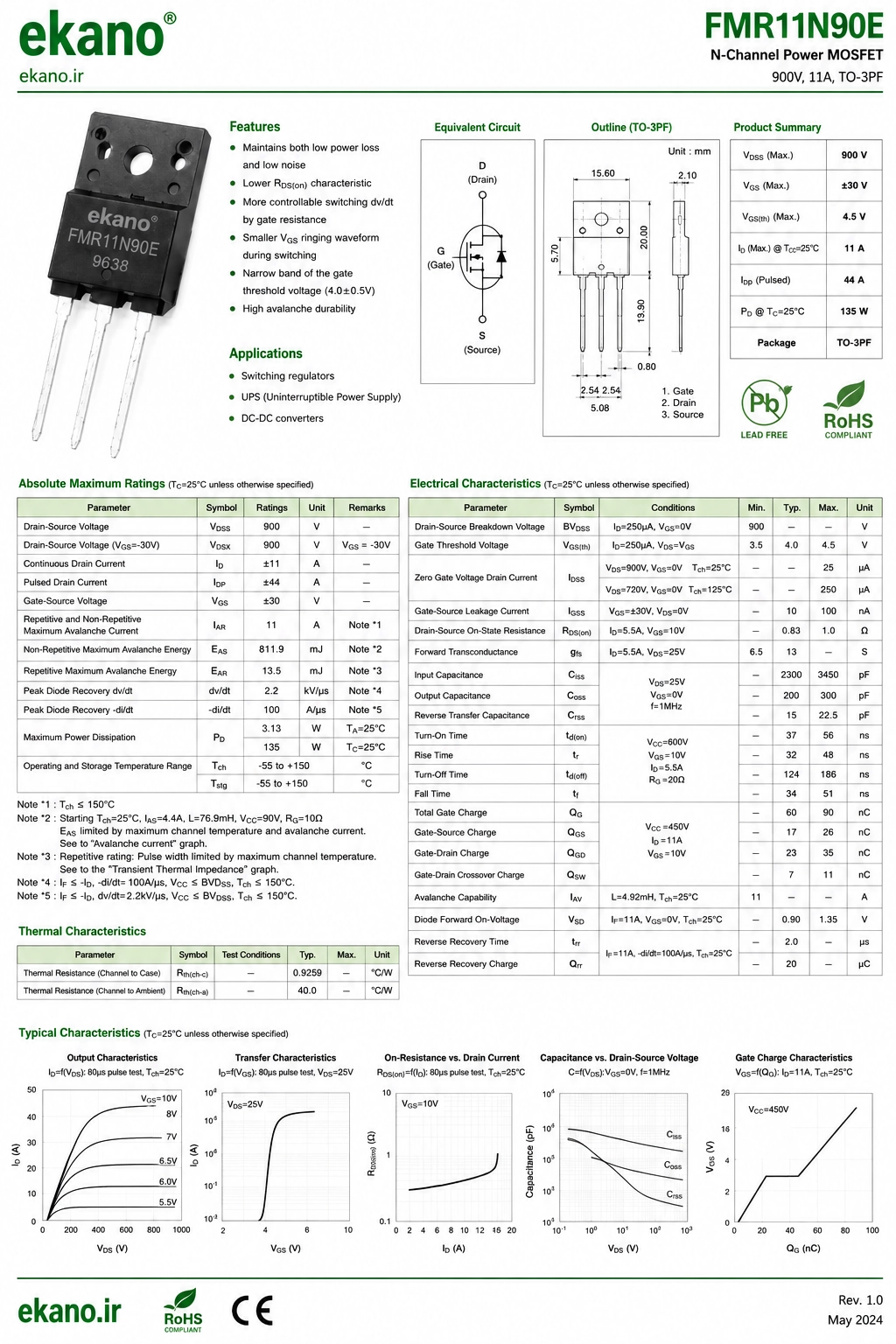

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل FMR11N90E پکیج TO-3PF

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
