توضیحات

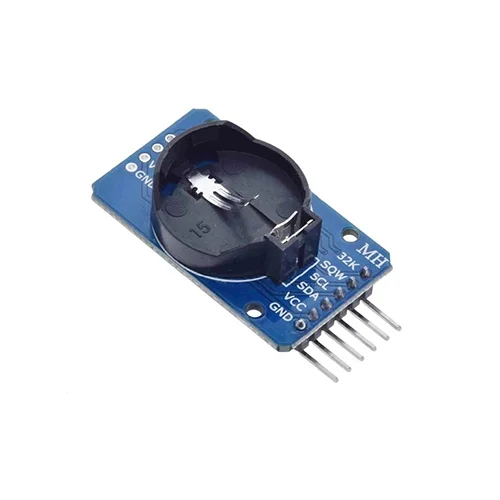

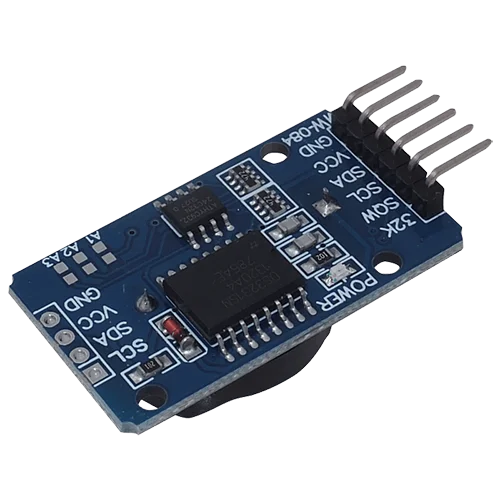

ماژول ساعت DS3231، ماژول ساعتی ارزان با دقت بسیار بالا با رابط I2C و کریستال اسیلاتور داخلی است. این ماژول جای یک باتری ساعتی داشته و زمانی که تغذیه اصلی ماژول قطع شود عملکرد زمان‌سنجی خود را حفظ می‌کند. وجود کریستال باعث افزایش دقت ماژول در طولانی مدت و کاهش تعداد قطعات می‌شود. چیپ اصلی این ماژول DS3231 بوده که در رنج‌های دمایی صنعتی و تجاری، و در پکیج 16 پین SO موجود است. RTC اطلاعات ثانیه، دقیقه، ساعت، روز، تاریخ، ماه و سال را نگه می‌دارد. تاریخ آخر ماه برای ماه‌های کمتر از 31 روز، و همچنین سال‌های کبیسه به طور خودکار تنظیم می‌شود. این ساعت فرمت‌های 24 و 12 ساعته و نشانگر AM/PM دارد. دو آلارم زمان قابل برنامه‌ریزی و یک خروجی موج مربعی قابل برنامه‌ریزی از امکانات دیگر چیپ این ماژول است.
مشخصات :
ولتاژ تغذیه: 2.3 تا 5.5 ولت
حداکثر جریان حالت فعال: 300uA در ولتاژ تغذیه 5.5V
حداکثر جریان حالت آماده به کار: 170uA در ولتاژ تغذیه 5.5V
خروجی موج مربعی قابل برنامه‌ریزی
رابط پر سرعت I2C با فرکانس 400KHz

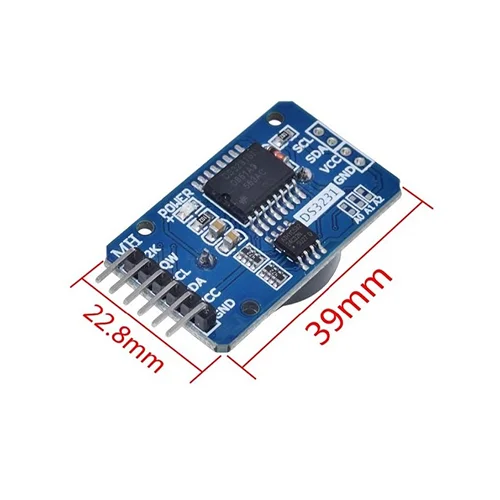

ابعاد: 38 در 22 در 2.5mm
کاربرد این ماژول در سیستم‌های سرور، GPS و ساعت‌های دیجیتال است.
