مقاومت SMD 1206 6.8K
مقاومت SMD 1206 6.8 کیلواهم
برای محدود کردن جریان، تقسیم ولتاژ و بایاس قطعات در مدارهای آنالوگ و دیجیتال به کار می‌رود.
9,400 ریال

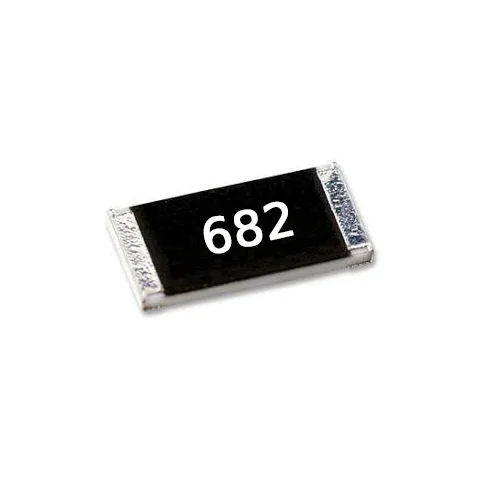

این قطعه یک مقاومت SMD با مقدار 6.8 کیلو اهم در پکیج 1206 است که کد 682 روی بدنه‌ی آن چاپ شده است. مقاومت‌های 1206 برای مونتاژ دستی و ماشینی روی بردهای نصب سطحی مناسب‌اند و در تعمیرات بردهای الکترونیکی هم زیاد استفاده می‌شوند.
- مقدار6.8KΩ
- پکیج1206
- کد682
- نصبSMD
مشخصات مقاومت SMD 6.8K
| پارامتر | مقدار | شرایط |
|---|---|---|
| مقدار | 6.8KΩ | طبق مشخصات کالا |
| پکیج | 1206 | طبق مشخصات کالا |
| کد | 682 | طبق مشخصات کالا |
| نصب | SMD | طبق مشخصات کالا |
کاربردهای مقاومت SMD 6.8K
- Pull-up و Pull-down پایه‌های دیجیتال.
- بایاس بیس ترانزیستور و تقسیم ولتاژ.
- مقاومت سری در ورودی‌های آنالوگ و فیلترهای RC.
سوالات متداول درباره‌ی مقاومت SMD 6.8K
کد 682 روی مقاومت SMD یعنی چه؟
در کد سه‌رقمی، دو رقم اول عدد و رقم سوم تعداد صفرهاست: 68 و دو صفر، یعنی 6800 اهم یا 6.8 کیلو اهم.
پکیج 1206 چه ابعادی دارد؟
نام 1206 از ابعاد اینچی 0.12 × 0.06 اینچ گرفته شده که تقریباً 3.2 × 1.6 میلی‌متر است. برای لحیم‌کاری دستی از پکیج‌های کوچک‌تر مثل 0603 راحت‌تر است.
مقاومت 6.8K به‌عنوان Pull-up چه جریانی مصرف می‌کند؟
وقتی خط به زمین کشیده شود، جریان در 5 ولت حدود 0.74 میلی‌آمپر و در 3.3 ولت حدود 0.49 میلی‌آمپر است.
آیا می‌توان مقاومت SMD را با هویه‌ی معمولی لحیم کرد؟
بله. ابتدا یک پد را قلع‌اندود کنید، مقاومت را با پنس نگه دارید و آن طرف را لحیم کنید، سپس طرف دوم را لحیم کنید.
محصولات و مطالب مرتبط
| وزن | 0.02 گرم |
|---|
