توضیحات

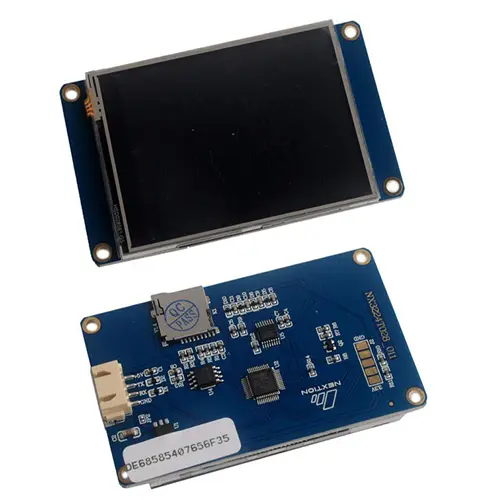

نمایشگر Nextion NX3224T028 یک نمایشگر هوشمند HMI با صفحهنمایش 2.8 اینچی TFT رنگی و صفحه لمسی مقاومتی است که از طریق رابط UART TTL با انواع میکروکنترلرها ارتباط برقرار میکند. این نمایشگر با نرمافزار اختصاصی Nextion Editor امکان طراحی رابط کاربری گرافیکی بدون نیاز به برنامهنویسی پیچیده را فراهم کرده و انتخابی ایدهآل برای پروژههای آردوینو، ESP32، STM32، Raspberry Pi، اتوماسیون صنعتی و خانه هوشمند است.
مشخصات فنی:
نوع محصول: نمایشگر هوشمند HMI لمسی
مدل: NX3224T028
سری: Nextion Basic
اندازه نمایشگر: 2.8 اینچ
نوع صفحهنمایش: TFT رنگی
رزولوشن: 320 × 240 پیکسل
تعداد رنگ: 65 هزار رنگ (65K RGB)
نوع پنل لمسی: مقاومتی (Resistive Touch)
حافظه فلش: 4 مگابایت
حافظه (RAM): 2 کیلوبایت
رابط ارتباطی: UART TTL چهار پین

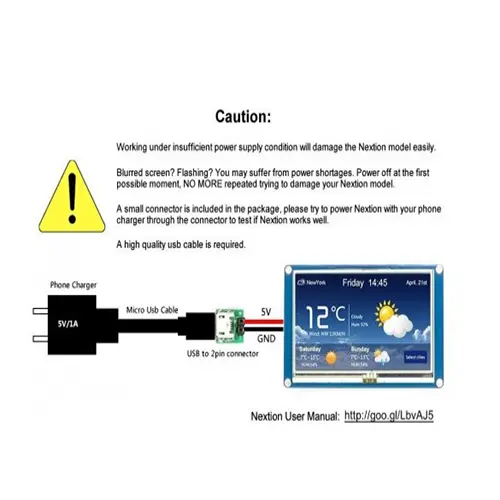

ولتاژ کاری: 5 ولت DC
جریان مصرفی: حدود 65 میلیآمپر
اسلات کارت حافظه: Micro SD
ابعاد: 57.6 × 43.2 میلیمتر
ویژگیها:
نمایشگر رنگی با کیفیت بالا
صفحه لمسی مقاومتی با پاسخگویی مناسب
ارتباط آسان از طریق UART

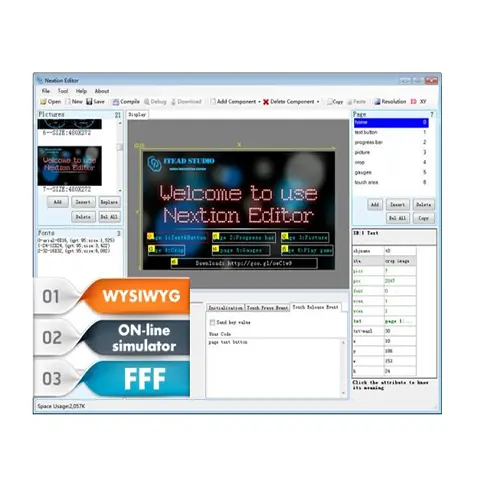

پشتیبانی از نرمافزار Nextion Editor
طراحی رابط کاربری به روش WYSIWYG
امکان ایجاد دکمه، متن، تصویر، نوار پیشرفت، اسلایدر، گیج و سایر المانهای گرافیکی
دارای حافظه داخلی برای ذخیره پروژه
بهروزرسانی آسان از طریق کارت Micro SD
کاهش بار پردازشی میکروکنترلر
راهاندازی سریع و ساده
کاربردها:
پروژههای آردوینو
بردهای ESP32 و ESP8266
STM32
Raspberry Pi
سیستمهای خانه هوشمند
اتوماسیون صنعتی
پنلهای کنترلی
دستگاههای پزشکی
تجهیزات آزمایشگاهی
نمایش اطلاعات سنسورها
کنترل تجهیزات صنعتی
پروژههای آموزشی و DIY
مزایا:
عدم نیاز به پردازش گرافیکی توسط میکروکنترلر
طراحی آسان رابط کاربری
کیفیت تصویر مناسب
ارتباط سریال ساده و پایدار
پشتیبانی از انواع میکروکنترلرها
ابعاد کوچک و نصب آسان
مصرف انرژی پایین
نکته:
نمایشگر Nextion NX3224T028 از طریق رابط UART TTL با میکروکنترلر ارتباط برقرار میکند و برای طراحی صفحات گرافیکی از نرمافزار Nextion Editor استفاده میشود. فایل پروژه پس از طراحی، از طریق کارت Micro SD یا ارتباط سریال روی نمایشگر بارگذاری شده و بدون نیاز به برنامهنویسی گرافیکی پیچیده قابل اجرا خواهد بود.
