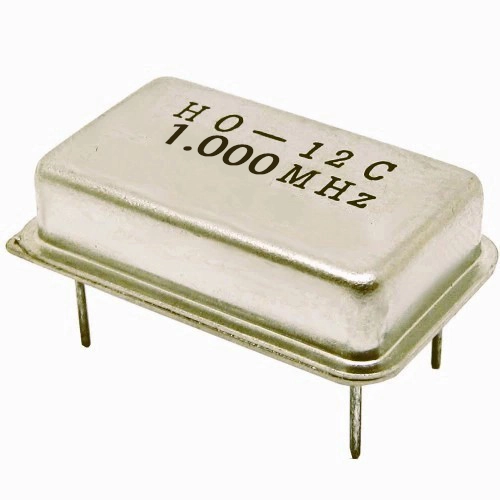

کریستال اسیلاتور 1.000MHz پکیج DIP-14

کد محصول: 5911
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

این کریستال اسیلاتور با فرکانس دقیق 1.000 مگاهرتز و پکیج DIP-14، یک قطعه‌ی بسیار مهم برای مدارهای دیجیتال و سیستم‌های Timing شماست. با دقت و پایداری بالا، این اسیلاتور به شما در ارائه یک سیگنال ساعت پایدار و مطمئن کمک می‌کند.

1,690,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

کریستال اسیلاتور 1.000MHz پکیج DIP-14 یک کریستال (یا اسیلاتور) برای تولید فرکانس دقیق و پایدار در مدارهای دیجیتال است. طبق مشخصات کالا، فرمت پایه (Lead Termination) آن Radial – نصب آسان روی برد و ابعاد (Dimensions) آن طول (Length): 20.8 میلی‌متر است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • فرمت پایه (Lead Termination)Radial – نصب آسان روی برد
  • ابعاد (Dimensions)طول (Length): 20.8 میلی‌متر
  • عرض (Width)13.2 میلی‌متر
  • ارتفاع (Height)8 میلی‌متر

مشخصات کریستال اسیلاتور 1.000MHz پکیج DIP-14

پارامترمقدارشرایط
فرکانس (Frequency)1.000 مگاهرتز (1MHz) – فرکانس دقیق برای کاربردهای Timingطبق مشخصات کالا
پکیج (Package)PXO-DIP14 – پکیج رایج DIP، مناسب برای اسمبل در دستگاه‌های SMTطبق مشخصات کالا
نوع خروجی (Output Type)TTL – سازگاری عالی با مدارهای دیجیتالطبق مشخصات کالا
فرمت پایه (Lead Termination)Radial – نصب آسان روی بردطبق مشخصات کالا
فاصله پایه ها (Lead Spacing)12.2 میلی‌متر – کمک به قرارگیری دقیق در PCBطبق مشخصات کالا
تلرانس فرکانس (Frequency Tolerance)±10 ppm – دقت بالا در تولید فرکانسطبق مشخصات کالا
ظرفیت بار خازنی (Load Capacitance)15 pF – برای جبران ظرفیت در مدارطبق مشخصات کالا
پایداری فرکانس (Frequency Stability)10 ppm – حفظ ثبات فرکانس در طول زمانطبق مشخصات کالا
محدوده ولتاژ ورودی (Input Voltage Range)3.3~5 ولت – سازگاری با ولتاژهای مختلفطبق مشخصات کالا
ابعاد (Dimensions)طول (Length): 20.8 میلی‌مترطبق مشخصات کالا
عرض (Width)13.2 میلی‌مترطبق مشخصات کالا
ارتفاع (Height)8 میلی‌مترطبق مشخصات کالا
تعداد پایه (Number of Leads)4طبق مشخصات کالا

کاربردهای کریستال اسیلاتور 1.000MHz پکیج DIP-14

  • تولید کلاک میکروکنترلر و پردازنده.
  • مدارهای مخابراتی و تایمر دقیق.
  • جایگزینی کریستال معیوب در تعمیرات.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی کریستال اسیلاتور 1.000MHz پکیج DIP-14

کریستال را چطور به میکروکنترلر وصل کنم؟

کریستال دوپایه بین پایه‌های نوسان‌ساز میکروکنترلر قرار می‌گیرد و از هر پایه یک خازن کوچک به زمین وصل می‌شود؛ اسیلاتورهای چهارپایه خودشان خروجی کلاک می‌دهند.

آیا جهت نصب کریستال مهم است؟

کریستال دوپایه جهت ندارد؛ در اسیلاتورهای چندپایه ترتیب پایه‌ها مهم است و باید رعایت شود.

فرکانس را چطور انتخاب کنم؟

فرکانس باید با فرکانس مورد انتظار نرم‌افزار و حداکثر مجاز میکروکنترلر هماهنگ باشد.
