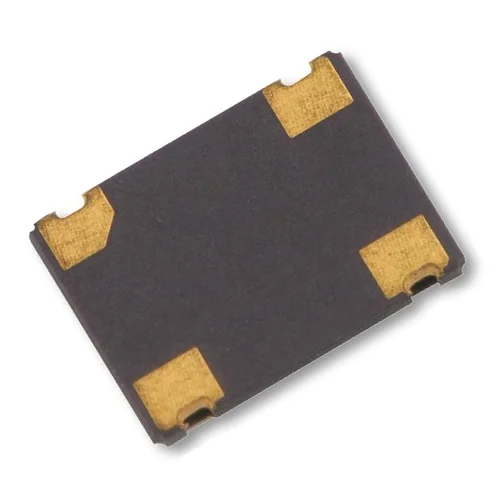

کریستال اسیلاتور 12MHz SMD پکیج DXO-57

کد محصول: 5379
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه
کریستال اسیلاتور 12MHz SMD سایز 7×5 با پکیج DXO-57 و دقت ±20ppm، مناسب برای مدارات میکروکنترلری، سیستم‌های دیجیتال و پروژه‌های رباتیک. دارای خروجی HCMOS/TTL با ولتاژ کاری 3.3 تا 5 ولت و عملکرد پایدار در محدوده دمایی -40 تا +85 درجه سانتی‌گراد.

2,200,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

کریستال اسیلاتور 12MHz SMD پکیج DXO-57 یک کریستال (یا اسیلاتور) برای تولید فرکانس دقیق و پایدار در مدارهای دیجیتال است. طبق مشخصات کالا، پکیج آن DXO-57 و فرکانس آن 12 MHz است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • پکیجDXO-57
  • فرکانس12 MHz
  • نوع قطعهکریستال اسیلاتور SMD
  • تعداد پایه4 پایه

مشخصات کریستال اسیلاتور 12MHz SMD پکیج DXO-57

پارامترمقدارشرایط
نوع قطعهکریستال اسیلاتور SMDطبق مشخصات کالا
فرکانس12 MHzطبق مشخصات کالا
پکیجDXO-57طبق مشخصات کالا
ابعادطول 7mm، عرض 5mm، ارتفاع 1.4mmطبق مشخصات کالا
تعداد پایه4 پایهطبق مشخصات کالا
فاصله پایه‌ها5.08mmطبق مشخصات کالا
نوع خروجیHCMOS/TTLطبق مشخصات کالا
ولتاژ کاری3.3 تا 5 ولتطبق مشخصات کالا
تلرانس فرکانس±20ppmطبق مشخصات کالا
پایداری فرکانس20ppmطبق مشخصات کالا
ظرفیت بار خازنی15pFطبق مشخصات کالا
محدوده دمای کاری-40 تا +85 درجه سانتی‌گرادطبق مشخصات کالا
فرمت پایهSMDطبق مشخصات کالا

کاربردهای کریستال اسیلاتور 12MHz SMD پکیج DXO-57

  • تولید کلاک میکروکنترلر و پردازنده.
  • مدارهای مخابراتی و تایمر دقیق.
  • جایگزینی کریستال معیوب در تعمیرات.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی کریستال اسیلاتور 12MHz SMD پکیج DXO-57

کریستال را چطور به میکروکنترلر وصل کنم؟

کریستال دوپایه بین پایه‌های نوسان‌ساز میکروکنترلر قرار می‌گیرد و از هر پایه یک خازن کوچک به زمین وصل می‌شود؛ اسیلاتورهای چهارپایه خودشان خروجی کلاک می‌دهند.

آیا جهت نصب کریستال مهم است؟

کریستال دوپایه جهت ندارد؛ در اسیلاتورهای چندپایه ترتیب پایه‌ها مهم است و باید رعایت شود.

فرکانس را چطور انتخاب کنم؟

فرکانس باید با فرکانس مورد انتظار نرم‌افزار و حداکثر مجاز میکروکنترلر هماهنگ باشد.
