توضیحات

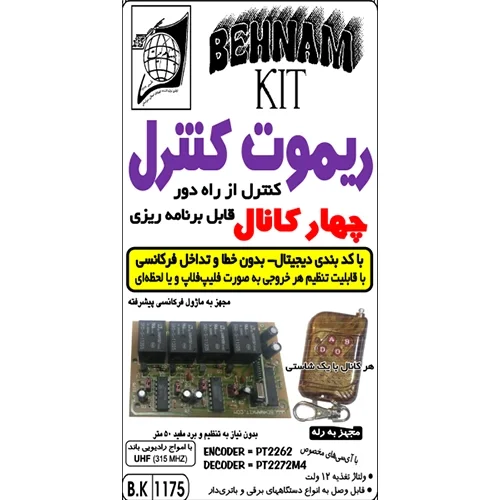

کیت ریموت کنترل چهار کاناله یک سیستم کنترل از راه دور حرفهای با قابلیت برنامهریزی مستقل برای هر کانال است. هر خروجی را میتوان بهصورت لحظهای (Momentary) یا فلیپفلاپ (Flip-Flop) تنظیم نمود. این مدار مجهز به سیستم Encoder/Decoder بوده و کدبندی آن بهصورت دستی و مطابق نظر کاربر انجام میگیرد (کد فیکس دستی).
در حالت فلیپفلاپ، با یکبار فشردن کلید ریموت، رله فعال شده و در همان وضعیت باقی میماند و با فشردن مجدد، قطع میشود (قطع و وصل یکدرمیان). در حالت لحظهای، رله تنها تا زمانی که کلید ریموت فشرده شده فعال میماند و با رها کردن کلید قطع میشود.
در بخش گیرنده از ماژول حساس RFM (RF Module) استفاده شده که نیاز به تنظیم دستی ندارد؛ زیرا فرستنده و گیرنده از قبل در کارخانه تنظیم شدهاند. سلف متغیر روی ماژول لاک شده و نباید دستکاری شود، در غیر این صورت دستگاه از تنظیم خارج خواهد شد.
برای آنتن گیرنده باید یک سیم خشک به طول تقریبی ۴۸ سانتیمتر به ماژول RFM لحیم شود. در صورت نیاز به کاهش حجم، میتوان سیم آنتن را بهصورت مارپیچ (فنری) دور لوله داخلی خودکار پیچید؛ هرچند ممکن است برد دستگاه کمی کاهش یابد.
برد مفید دستگاه در شرایط باتری سالم و نو (۱۲ ولت) حدود ۵۰ متر است. ضعیف بودن باتری ریموت میتواند باعث کاهش برد شود.
این کیت قابلیت راهاندازی چند گیرنده با یک ریموت و همچنین چند ریموت برای یک گیرنده را دارد و برای کاربردهای صنعتی، خانگی، دربهای برقی، روشنایی، سیستمهای امنیتی و پروژههای کنترلی بسیار مناسب است.
مشخصات فنی:
نوع محصول: کیت گیرنده ریموت کنترل چهار کاناله رادیویی
تعداد کانال: ۴ خروجی رله مستقل
نوع خروجی هر کانال: قابل برنامهریزی (لحظهای / فلیپفلاپ)
سیستم کدینگ: Encoder / Decoder
نوع کد: کد فیکس دستی
فرکانس کاری: 315MHz
برد تقریبی: حدود ۵۰ متر (با باتری سالم)
ولتاژ کاری: ۹ تا ۱۲ ولت DC
آیسیها: PT2272-M4 و دو عدد IC 4013
ماژول گیرنده: RFM (از پیش تنظیمشده کارخانه)
نوع آنتن: سیم ۴۸ سانتیمتری مستقیم یا مارپیچ
قابلیت توسعه: امکان استفاده چند ریموت برای یک گیرنده و بالعکس
کاربرد: کنترل روشنایی، درب برقی، تجهیزات صنعتی، سیستمهای امنیتی و پروژههای الکترونیکی
