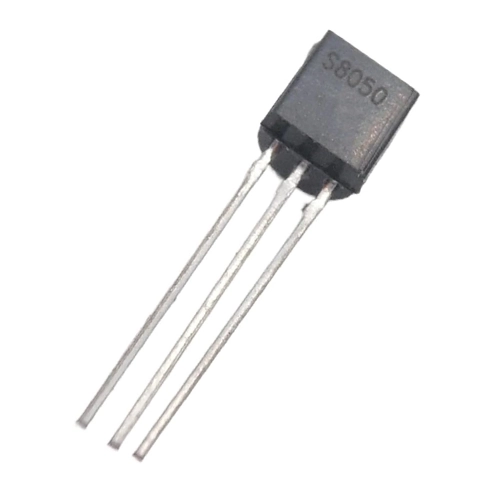

ترانزیستور NPN مدل S8050 پکیج TO-92

کد محصول: 12773
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

ترانزیستور NPN و 25 ولت 0.5 آمپر مدل S8050 پکیج TO-92

(25V، 500mA، پایه‌ها E-B-C)

برای درایو رله‌های کوچک، بازر و LED با میکروکنترلر، سوئیچینگ بارهای سبک DC و تقویت سیگنال در مدارهای کم‌توان کاربرد دارد.

20,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ترانزیستور S8050 یک ترانزیستور NPN همه‌منظوره با ولتاژ کلکتور-امیتر 25 ولت و جریان کلکتور 500 میلی‌آمپر در پکیج TO-92 است که برای سوئیچینگ بارهای سبک و تقویت سیگنال‌های کوچک به کار می‌رود.

  • پکیجTO-92
  • ترتیب پایه‌هاE-B-C
  • ولتاژ کلکتور-امیتر25 ولت
  • جریان کلکتور500 میلی‌آمپر

ترتیب پایه‌ها: طبق دیتاشیت این قطعه، پایه 1 امیتر (E)، پایه 2 بیس (B) و پایه 3 کلکتور (C) است. ترانزیستورهای S8050 سازنده‌های مختلف ممکن است ترتیب پایهٔ متفاوتی داشته باشند؛ پیش از نصب، جهت پایه‌ها را با مدار چک کنید.

مشخصات فنی S8050 (طبق دیتاشیت)

پارامترمقدار
نوعNPN
پکیجTO-92
تعداد پایه3 پایه
ترتیب پایه‌هاپایه 1: امیتر، پایه 2: بیس، پایه 3: کلکتور (E-B-C)
ولتاژ کلکتور-امیتر (VCEO)25 ولت
ولتاژ کلکتور-بیس (VCBO)40 ولت
ولتاژ امیتر-بیس (VEBO)5 ولت
جریان کلکتور (IC)500 میلی‌آمپر
توان تلفاتی (PD)0.625 وات در TA=25°C
بهره جریان (hFE)85 تا 300 در VCE=1V؛ گریدها: B 85-160، C 120-200، D 160-300؛ حداقل 50 در IC=500mA, VCE=1V
ولتاژ اشباع کلکتور-امیتر (VCE(sat))حداکثر 0.6 ولت در IB=50mA
ولتاژ اشباع بیس-امیتر (VBE(sat))حداکثر 1.2 ولت در IC=500mA, IB=50mA
فرکانس گذار (fT)حداقل 150MHz در IC=20mA, VCE=6V
دمای پیوند (Tj)150°C
دمای انبارداری (Tstg)55- تا 150+ درجه سانتی‌گراد
نوع نصبThrough-Hole

منبع مشخصات: دیتاشیت سازندهٔ S8050

ویژگی‌های S8050

  • جریان کلکتور تا 500 میلی‌آمپر و توان تلفاتی 0.625 وات
  • بهرهٔ جریان 85 تا 300 در سه گرید B، C و D
  • فرکانس گذار حداقل 150MHz
  • بدنهٔ کوچک TO-92 برای نصب سوراخ‌دار، بدون سرب (Pb-Free)

کاربردهای S8050

  • درایو رله‌های کوچک، بازر و LED با میکروکنترلر
  • سوئیچینگ بارهای سبک DC
  • تقویت سیگنال در طبقه‌های صوتی کم‌توان
  • مدارهای کنترلی و پروژه‌های آموزشی
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی S8050

ترتیب پایه‌های S8050 چگونه است؟

طبق دیتاشیت این قطعه، ترتیب پایه‌ها E-B-C است: پایه 1 امیتر، پایه 2 بیس و پایه 3 کلکتور.

ولتاژ و جریان مجاز S8050 چقدر است؟

ولتاژ کلکتور-امیتر 25 ولت، ولتاژ کلکتور-بیس 40 ولت و جریان کلکتور حداکثر 500 میلی‌آمپر است.

توان تلفاتی S8050 چقدر است؟

توان تلفاتی کل قطعه در دمای محیط 25°C برابر 0.625 وات است.
