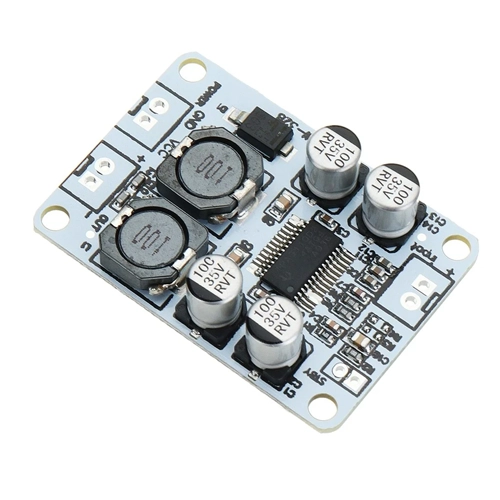

ماژول آمپلی‌فایر مونو کلاس D 30 وات مدل TPA3110

کد محصول: 13382
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

TPA3110 30W

با خروجی PBTL روی بلندگوی 4 اهم، بازده 90 درصد، تغذیه 8 تا 24 ولت DC و حفاظت اتصال کوتاه و حرارتی، برای اسپیکر و پروژه‌های صوتی.

4,147,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماژول آمپلی‌فایر کلاس D مونو 30W با تراشه TPA3110 یک تقویت‌کننده تک‌کاناله در حالت PBTL است که با تغذیه 8 تا 24 ولت DC توان تا 30 وات را به یک بلندگو می‌دهد و به‌دلیل بازده بالای کلاس D گرمای کمی تولید می‌کند.

  • تراشهTPA3110D2
  • توان خروجی30 وات مونو
  • ولتاژ تغذیه8 تا 24 ولت
  • امپدانس بلندگو4 تا 8 اهم

مشخصات فنی TPA3110

پارامترمقدار
تراشه آمپلی‌فایرTPA3110D2
کلاس تقویت‌کنندهD، بدون نیاز به فیلتر خروجی (Filter-Free)
آرایش خروجی ماژولتک‌کاناله (PBTL)
توان خروجی مونو30 وات روی 4 اهم در 16 ولت (THD+N برابر 10%)
ولتاژ تغذیه ماژول8 تا 24 ولت DC
محدوده ولتاژ تراشه8 تا 26 ولت
امپدانس بلندگو4 تا 8 اهم
راندمان تراشه90%
بهره‌های تراشهچهار حالت ثابت 20، 26، 32 و 36 دسی‌بل
حفاظت‌هااتصال کوتاه خروجی، حفاظت حرارتی، SpeakerGuard
پکیج تراشهHTSSOP-28

ابتدا سیم‌کشی تغذیه را کامل کنید و سپس منبع تغذیه را روشن کنید؛ وصل کردن ناگهانی سیم برق‌دار به‌دلیل جریان هجومی خازن ورودی می‌تواند به تراشه آسیب بزند.

ویژگی‌های TPA3110

  • راندمان 90% کلاس D بدون نیاز به هیت‌سینک
  • خروجی بدون فیلتر (Filter-Free)
  • حفاظت بلندگو SpeakerGuard شامل محدودکننده توان و تشخیص DC
  • ابعاد کوچک و نصب ساده

کاربردهای TPA3110

  • ساخت اسپیکر فعال
  • تقویت صدای ماژول‌های بلوتوث و پخش‌کننده MP3
  • سیستم‌های صوتی خانگی
  • پروژه‌های صوتی DIY

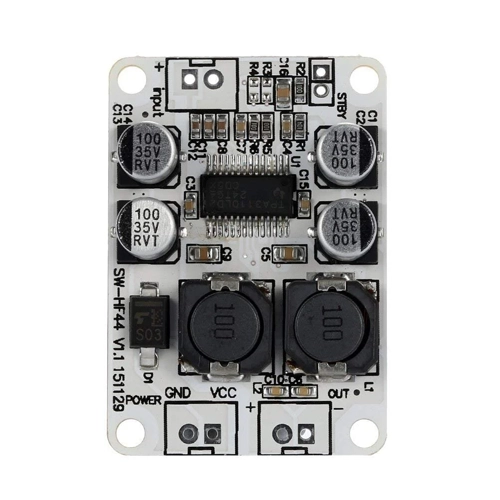

نکات سیم‌بندی و استفاده

  • تغذیه 8 تا 24 ولت DC را با رعایت پلاریته وصل کنید.
  • بلندگوی 4 تا 8 اهم را مستقیم به خروجی وصل کنید و هیچ‌یک از سیم‌های بلندگو را به زمین وصل نکنید.
  • سیگنال صوتی را با کابل شیلددار به ورودی وصل کنید تا نویز کم شود.
  • ابتدا سیم‌کشی را کامل کنید و بعد منبع تغذیه را روشن کنید.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی TPA3110

آیا ماژول TPA3110 مونو است؟

بله، این برد تک‌کاناله و در حالت PBTL است و یک بلندگو را راه‌اندازی می‌کند.

توان 30 وات در چه شرایطی به دست می‌آید؟

طبق دیتاشیت، 30 وات روی بلندگوی 4 اهم با تغذیه 16 ولت در 10% THD+N.

چه بلندگویی برای این ماژول مناسب است؟

بلندگوی 4 تا 8 اهم؛ بیشترین توان روی 4 اهم به دست می‌آید.
