فیوز ارزان‌ترین و مهم‌ترین قطعهٔ حفاظتی هر مدار است: یک رشتهٔ رسانای حساب‌شده که وقتی جریان از حد مجاز بیشتر شود، ذوب میشود و مسیر برق را قطع میکند تا سیمکشی، ترانس، برد و قطعات گران‌تر آسیب نبینند و خطر آتشسوزی کم شود. اگر دنبال جواب کوتاه سؤال «فیوز چیست و کدام را بخرم؟» هستید، همین چند خط را در نظر بگیرید.
پاسخ کوتاه: فیوز جایگزین را همیشه با همان جریان نامی (آمپر)، همان سرعت قطع (تندکار F یا کندکار T)، ولتاژ نامی برابر یا بالاتر از ولتاژ مدار و همان ابعاد (مثلاً ۵×۲۰ یا ۶×۳۰ میلی‌متر) انتخاب کنید. برای ورودی برق شهر و جاهایی که جریان اتصال کوتاه زیاد است، فیوز گچی (سرامیکی) مطمئن‌تر است؛ برای حفاظت در برابر داغ شدن، ترموفیوز لازم است، نه فیوز جریانی. هرگز فیوز را با سیم یا فیوز آمپر بالاتر دور نزنید. در ادامهٔ این راهنمای انواع فیوز از ایکانو، هر کدام از این موارد را با مثال باز می‌کنیم.
فیوز چیست و چطور کار میکند؟
فیوز (Fuse) یک قطعهٔ حفاظتی یکبارمصرف است که بهصورت سری با بار قرار میگیرد. داخل آن یک المان فلزی (سیم یا نوار) با سطح مقطع و جنس مشخص وجود دارد. در جریان عادی، گرمای این المان ناچیز است؛ اما وقتی جریان بهخاطر اتصال کوتاه یا اضافهبار بالا برود، گرما سریع‌تر از دفع شدن تولید میشود، المان ذوب میشود و مدار باز میشود. هرچه جریان بیشتر از مقدار نامی باشد، فیوز زودتر عمل میکند؛ به همین دلیل رفتار هر فیوز با یک منحنی «زمان–جریان» توصیف میشود که در دیتاشیت سازنده آمده است.
نکتهٔ مهم این است که فیوز در درجهٔ اول از سیمکشی و مسیر تغذیه در برابر جریان زیاد محافظت میکند و جلوی گسترش خرابی و آتش را میگیرد. فیوز در برابر افزایش لحظه‌ای ولتاژ (مثل نوسان برق شهر) کار خاصی نمیکند؛ برای آن معمولاً از وریستور در کنار فیوز استفاده میشود. برای حفاظت در برابر دمای زیاد هم ترموفیوز به‌کار می‌رود که جلوتر توضیح می‌دهیم.
مشخصات اصلی فیوز که قبل از خرید باید بدانید
- جریان نامی (In): عددی که با A یا آمپر روی بدنه یا کلاهک فیوز حک میشود، مثل 2A یا 10A. این عدد جریانی نیست که فیوز دقیقاً در آن بسوزد؛ فیوز می‌تواند این جریان را به‌طور مداوم عبور دهد و در جریان‌های بالاتر، بسته به منحنی‌اش، بعد از مدتی قطع کند.
- ولتاژ نامی: حداکثر ولتاژی که فیوز می‌تواند بعد از ذوب شدن، جرقهٔ داخلی را مطمئن خاموش کند؛ مثلاً 250V. ولتاژ نامی فیوز باید برابر یا بیشتر از ولتاژ مدار باشد. فیوز 250 ولت در مدار 12 ولت مشکلی ندارد، اما فیوز کم‌ولتاژ (مثل بسیاری از فیوزهای SMD) نباید روی برق شهر استفاده شود.
- قدرت قطع (Breaking Capacity): بیشترین جریان اتصال کوتاهی که فیوز می‌تواند بدون ترکیدن یا ادامهٔ قوس الکتریکی قطع کند. در علامت‌گذاری استاندارد IEC، حرف L یعنی قدرت قطع پایین (معمولاً فیوزهای شیشهای) و حرف H یعنی قدرت قطع بالا (معمولاً فیوزهای سرامیکی/گچی).
- سرعت قطع: با حروفی مثل F (تندکار، Fast)، FF (خیلی تندکار)، M (متوسط) و T (کندکار یا تأخیری، Time-lag / Slow-blow) مشخص میشود. فیوز کندکار جریان هجومی کوتاه لحظهٔ روشن شدن را تحمل میکند و فقط در اضافه‌جریان طولانی‌تر قطع میکند.
- ابعاد و نوع نصب: رایج‌ترین ابعاد فیوزهای فشنگی در ایران ۵×۲۰ و ۶×۳۰ میلی‌متر است (۶×۳۰ نام بازاری اندازه‌ای است که در کاتالوگ‌های خارجی معمولاً ۶٫۳×۳۲ میلی‌متر یا 1/4×1-1/4 اینچ نوشته میشود). فیوز باید دقیقاً در پایه یا پین فیوز موجود جا بیفتد. فیوزهای SMD و پایه‌دار هم مستقیم روی برد لحیم می‌شوند.
برای مثال، نوشتهٔ T2AL250V روی کلاهک یعنی فیوز کندکار (T)، با جریان نامی ۲ آمپر، قدرت قطع پایین (L) و ولتاژ نامی ۲۵۰ ولت. نوشتهٔ F10AH250V هم یعنی فیوز تندکار ۱۰ آمپر با قدرت قطع بالا برای ۲۵۰ ولت. اگر روی فیوز سوخته چیزی خوانا نیست، معمولاً مقدار آن کنار جای فیوز روی برد (مثلاً F1 T3.15A) یا روی برچسب دستگاه نوشته شده است.

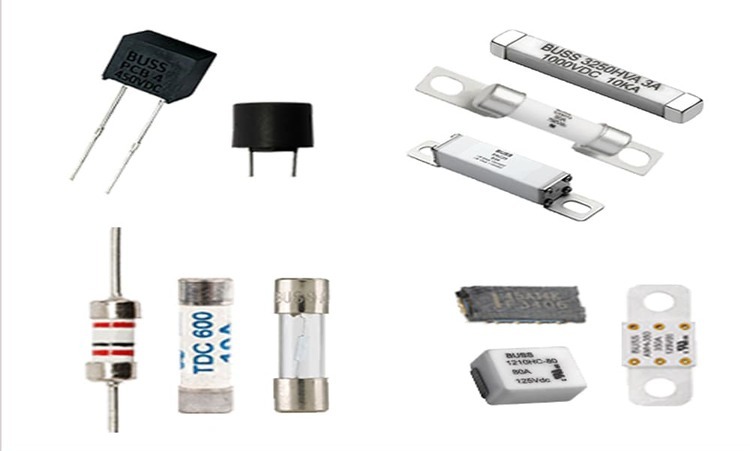

انواع فیوز و کاربرد هر کدام
۱. فیوز شیشهای
فیوز شیشهای رایج‌ترین فیوز در لوازم الکترونیکی، آداپتورها، تقویت‌کننده‌ها، تجهیزات صوتی و بردهای آموزشی است. بدنهٔ شفاف آن اجازه میدهد سالم یا سوخته بودن رشته را با چشم ببینید. فیوزهای شیشهای معمولاً قدرت قطع پایینتری دارند، پس برای جاهایی مناسب‌اند که جریان اتصال کوتاه محدود است. در ایکانو فیوز شیشهای ۲۵۰ ولت در دو اندازهٔ ۵×۲۰ (مثل فیوز شیشهای ۵×۲۰ دو آمپر، ۵ آمپر، ۶٫۳ آمپر و ۱۰ آمپر تندکار) و ۶×۳۰ (مثل فیوز شیشهای ۶×۳۰ ده آمپر) با جریان‌های از ۰٫۱ تا ۳۰ آمپر موجود است.
۲. فیوز گچی (سرامیکی)
فیوز گچی همان فیوز فشنگی با بدنهٔ سرامیکی و مات است. بدنهٔ سرامیکی در برابر گرما و فشار قوس الکتریکی مقاوم‌تر است و این فیوزها معمولاً قدرت قطع بالاتری از فیوز شیشهای هم‌اندازه دارند. برای همین در ورودی برق شهر منابع تغذیه، پاورهای سوئیچینگ، لوازم خانگی و تجهیزات صنعتی بیشتر دیده می‌شوند. عیب کوچک آن این است که سوختن رشته از بیرون دیده نمی‌شود و باید با مولتی‌متر تست شود. نمونه‌ها: فیوز گچی ۵×۲۰ ده آمپر و فیوز گچی ۶×۳۰ پنج آمپر. اگر روی برد فیوز گچی بوده، آن را با فیوز شیشهای عوض نکنید.
۳. ترموفیوز (فیوز حرارتی)
ترموفیوز به جای جریان، به دما حساس است. وقتی دمای محیط اطراف آن به دمای قطع نامی (Tf) برسد، المان حساس به دمای داخلش تغییر حالت میدهد و مدار را برای همیشه باز میکند. ترموفیوز در هیترها، سیم‌پیچ موتورها و ترانس‌ها و لوازم گرمایشی کاربرد دارد. ترموفیوزهای ۱۰ آمپر ۲۵۰ ولت ایکانو در دماهای مختلف از حدود ۷۲ تا ۲۴۰ درجهٔ سانتی‌گراد موجودند؛ مثل ترموفیوز ۹۰ درجه یا ترموفیوز SF188E با دمای ۱۹۲ درجه از سری SEFUSE. دمای ترموفیوز را باید از روی قطعهٔ اصلی یا نقشهٔ دستگاه برداشت؛ دمای پایین‌تر باعث قطع بی‌دلیل و دمای بالاتر باعث از بین رفتن حفاظت میشود.
۴. فیوز SMD
فیوز SMD فیوز سطحی کوچکی است که مثل مقاومت SMD روی برد لحیم میشود و برای حفاظت مسیرهای تغذیهٔ ولتاژ پایین در بردهای فشرده، ماژول‌ها، پورت‌های USB و تجهیزات باتری‌خور به‌کار می‌رود. ولتاژ نامی این فیوزها معمولاً پایین است؛ برای نمونه فیوز SMD 1206 یک آمپر ایکانو برای ۳۲ ولت AC و ۶۳ ولت DC معرفی شده است. نمونهٔ ۳ آمپر هم در همان پکیج موجود است. پیش از جایگزینی، پکیج (مثلاً 1206) و جریان را با قطعهٔ قبلی یکی کنید.
۵. فیوز شیشهای پایه‌دار ۳×۱۰
این فیوزهای کوچک که در بازار به نام فیوز مقاومتی یا بالاستی هم شناخته می‌شوند، دو پایهٔ سیمی دارند و مثل مقاومت مستقیم روی برد لحیم می‌شوند. در بردهای کم‌حجم مثل درایورهای روشنایی و آداپتورهای کوچک دیده می‌شوند. نمونه: فیوز ۳×۱۰ یک آمپر ۲۵۰ ولت در زیردستهٔ انواع فیوز.
۶. پایه فیوز و پین فیوز روبردی
فیوزهای فشنگی به یک نگهدارنده نیاز دارند. پایه فیوز پیچی ۵×۲۰ روی بدنه یا پنل دستگاه نصب میشود و تعویض فیوز را بدون باز کردن دستگاه ممکن میکند (این مدل برای ۱۰ آمپر و ۲۵۰ ولت معرفی شده است). پین فیوزهای روبردی مثل KF-1 یا مدل درپوش‌دار KF-4 روی PCB لحیم می‌شوند و فیوز را روی برد نگه می‌دارند؛ مدل درپوش‌دار در برابر تماس دست و گرد و غبار ایمن‌تر است. پایهٔ شل یا کم‌کیفیت می‌تواند گرم شود و قطع کاذب ایجاد کند، پس پایه را هم‌اندازه با فیوز و با اتصال محکم انتخاب کنید.
فیوز تندکار یا کندکار؟
بعضی بارها در لحظهٔ روشن شدن جریانی چند برابر جریان عادی می‌کشند: موتورها، ترانسفورماتورها، لامپ‌های رشته‌ای و منابع تغذیه‌ای که خازن ورودی بزرگ دارند. اگر برای این بارها فیوز تندکار با آمپر نزدیک به جریان کاری بگذارید، احتمالاً در هر بار روشن شدن می‌سوزد. فیوز کندکار (T) برای همین ساخته شده است و این جریان هجومی کوتاه را تحمل میکند.
در مقابل، برای حفاظت از قطعات نیمه‌هادی حساس و مدارهایی که جریان راه‌اندازی بالایی ندارند، فیوز تندکار (F) انتخاب بهتری است، چون در اضافه‌جریان زودتر قطع میکند. قانون ساده در تعمیر: نوع فیوز جایگزین باید همان نوع فیوز اصلی باشد. کندکار را با تندکار عوض کنید، فیوز بی‌دلیل می‌سوزد؛ تندکار را با کندکار عوض کنید، ممکن است حفاظت قطعهٔ حساس کم شود.
روش انتخاب فیوز مناسب در ۵ قدم
- جریان کاری واقعی را پیدا کنید: از روی برچسب دستگاه، توان مصرفی (I = P ÷ V) یا اندازه‌گیری با آمپرمتر.
- کمی حاشیه بگذارید: یک قاعدهٔ سرانگشتی رایج در راهنمای سازندگان این است که جریان کاری پیوسته حدود ۷۵٪ جریان نامی فیوز باشد (در دمای معمولی اتاق). در محیط گرم این حاشیه باید بیشتر شود. جزئیات دقیق را از دیتاشیت همان فیوز ببینید.
- نوع بار را در نظر بگیرید: اگر بار جریان هجومی دارد (موتور، ترانس، خازن ورودی بزرگ) کندکار، و در غیر این صورت تندکار.
- ولتاژ و قدرت قطع را چک کنید: ولتاژ نامی برابر یا بالاتر از ولتاژ مدار؛ برای برق شهر و منابع پرقدرت، فیوز با قدرت قطع بالا (معمولاً گچی).
- ابعاد و پایه را هماهنگ کنید: ۵×۲۰، ۶×۳۰، ۳×۱۰ پایه‌دار یا پکیج SMD، مطابق جای فیوز روی دستگاه.
مثال: یک موتور گیربکسی ۱۲ ولت در کار عادی حدود ۲ آمپر می‌کشد. با قاعدهٔ ۷۵٪، به فیوزی حدود ۲ ÷ ۰٫۷۵ ≈ ۲٫۷ آمپر می‌رسیم و نزدیک‌ترین مقدار استاندارد بالاتر، ۳ آمپر است. چون موتور در لحظهٔ راه‌اندازی جریان زیادی می‌کشد، نوع کندکار انتخاب میشود. ولتاژ ۲۵۰ ولت فیوز هم برای مدار ۱۲ ولت کاملاً کافی است. اگر فیوز باز هم در راه‌اندازی بسوزد، اول جریان راه‌اندازی و مکانیک موتور را بررسی کنید، نه این‌که فیوز را بزرگ‌تر کنید. در دستگاه‌های برق شهری و تعمیر لوازم، همیشه مقدار چاپ‌شده روی برد یا برچسب سازنده ملاک است.
تست فیوز با مولتی‌متر
- دستگاه را از برق جدا کنید و اگر خازن بزرگ دارد، صبر کنید تا تخلیه شود.
- فیوز را از پایه خارج کنید (تست روی برد ممکن است بهخاطر مسیرهای موازی جواب اشتباه بدهد).
- مولتی‌متر را روی حالت بوق (Continuity) یا کمترین رنج اهم بگذارید و پراب‌ها را به دو سر فیوز بزنید.
- فیوز سالم بوق می‌زند و مقاومت نزدیک صفر نشان میدهد؛ فیوز سوخته مدار باز است (OL یا بی‌نهایت).
در فیوز شیشهای، رشتهٔ قطع‌شده یا شیشهٔ سیاه‌شده را می‌توان با چشم دید. شیشهٔ سیاه یا رسوب فلزی داخل آن معمولاً نشانهٔ اتصال کوتاه شدید است و قبل از گذاشتن فیوز نو باید علت را پیدا کرد. ترموفیوز را هم به همین روش با تست اتصال بررسی کنید.
اشتباهات رایج در تعویض فیوز
- گذاشتن فیوز با آمپر بالاتر: شاید دستگاه روشن شود، اما مسیر و قطعات دیگر حفاظت ندارند و خطر سوختن برد یا آتشسوزی بالا می‌رود.
- دور زدن فیوز با سیم، فویل یا سکه: بسیار خطرناک است و هیچ‌وقت توصیه نمی‌شود.
- بی‌توجهی به علت سوختن: فیوز معمولاً بی‌دلیل نمی‌سوزد. اتصال کوتاه در دیود پل، ترانزیستور یا ماسفت سوئیچینگ، خازن معیوب یا موتور گیرکرده را بررسی کنید؛ برای آشنایی با این قطعات، مقالهٔ قطعات الکترونیکی چیست؟ و راهنمای دیود کمک میکند.
- جایگزینی فیوز گچی با شیشهای یا کندکار با تندکار، بدون توجه به طراحی اصلی.
- لحیم‌کاری داغ و طولانی روی ترموفیوز: گرمای هویه می‌تواند ترموفیوز را قبل از نصب قطع کند. سازندگان معمولاً اتصال پرسی یا لحیم سریع با فاصلهٔ کافی از بدنه را توصیه می‌کنند؛ نکات اشتباهات رایج لحیم‌کاری را هم ببینید.
- پایه یا کلیپ شل: اتصال ضعیف گرما تولید میکند و حتی فیوز سالم را از کار می‌اندازد.
جمع‌بندی سریع: کدام فیوز برای کدام کاربرد؟
- آداپتور، دستگاه صوتی و برد آموزشی: فیوز شیشهای ۵×۲۰ با همان آمپر و نوع فیوز اصلی.
- ورودی برق شهر پاور و لوازم خانگی: فیوز گچی (قدرت قطع بالا)، اغلب کندکار.
- هیتر، سیم‌پیچ موتور و ترانس: ترموفیوز با دمای قطع مطابق قطعهٔ اصلی، در کنار فیوز جریانی.
- بردهای فشرده و مسیرهای ولتاژ پایین: فیوز SMD با پکیج و جریان مناسب.
- پروژه‌های رباتیک و موتور DC: فیوز کندکار با حاشیهٔ مناسب نسبت به جریان کاری، نزدیک به منبع تغذیه؛ برای انتخاب منبع، مقایسهٔ منابع تغذیه را هم ببینید.
سوالات متداول (FAQ)
فیوز چیست و چه کاری انجام میدهد؟
فیوز یک قطعهٔ حفاظتی یکبارمصرف است که بهصورت سری در مسیر برق قرار میگیرد. وقتی جریان بهخاطر اتصال کوتاه یا اضافهبار از حد مجاز بیشتر شود، المان داخلی آن ذوب میشود و مدار را قطع میکند تا سیمکشی و قطعات دیگر آسیب نبینند.
تفاوت فیوز شیشهای و فیوز گچی چیست؟
فیوز شیشهای بدنهٔ شفاف دارد و سوختن رشتهاش با چشم دیده میشود، اما معمولاً قدرت قطع پایینتری دارد. فیوز گچی (سرامیکی) بدنهٔ مات و مقاومتری دارد و معمولاً جریان اتصال کوتاه بیشتری را مطمئن قطع میکند؛ برای همین در ورودی برق شهر پاورها و لوازم خانگی بیشتر استفاده میشود.
حروف T و F روی فیوز یعنی چه؟
F یعنی تندکار (Fast) و T یعنی کندکار یا تأخیری (Time-lag). فیوز کندکار جریان هجومی کوتاه لحظهٔ روشن شدن موتور، ترانس یا پاور را تحمل میکند، اما فیوز تندکار در اضافه‌جریان سریع‌تر قطع میکند. فیوز جایگزین باید همان نوع فیوز اصلی باشد.
آیا میتوانم به جای فیوز سوخته، فیوز با آمپر بالاتر بگذارم؟
خیر. فیوز با آمپر بالاتر دیگر از مسیر و قطعات محافظت نمیکند و خطر سوختن برد یا آتشسوزی را بالا میبرد. فیوز را با همان آمپر، همان سرعت قطع و ولتاژ نامی برابر یا بالاتر عوض کنید و علت سوختن را هم پیدا کنید.
فیوز مناسب را چطور انتخاب کنم؟
جریان کاری واقعی مدار را پیدا کنید؛ طبق قاعدهٔ سرانگشتی رایج، جریان کاری حدود ۷۵٪ جریان نامی فیوز باشد. برای بارهای دارای جریان هجومی کندکار و برای مدارهای حساس تندکار بگیرید، ولتاژ نامی را برابر یا بیشتر از ولتاژ مدار انتخاب کنید و ابعاد را با پایهٔ فیوز هماهنگ کنید. در تعمیر، مقدار چاپ‌شده روی برد یا دستگاه ملاک است.
ترموفیوز چه فرقی با فیوز معمولی دارد؟
فیوز معمولی به جریان حساس است، اما ترموفیوز به دما حساس است و وقتی دمای آن به دمای قطع نامی برسد، مدار را برای همیشه قطع میکند. ترموفیوز در هیتر، سیم‌پیچ موتور و ترانس به‌کار می‌رود و مکمل فیوز جریانی است، نه جایگزین آن.
چطور فیوز را با مولتی‌متر تست کنیم؟
دستگاه را از برق جدا کنید، فیوز را از پایه خارج کنید و مولتی‌متر را روی حالت بوق یا کمترین رنج اهم بگذارید. فیوز سالم بوق می‌زند و مقاومت نزدیک صفر دارد؛ فیوز سوخته مدار باز (OL) نشان میدهد.
چرا فیوز دستگاه مدام می‌سوزد؟
معمولاً یک ایراد در مدار باعث آن است؛ مثل اتصال کوتاه در دیود پل، ترانزیستور یا ماسفت، خازن معیوب، موتور گیرکرده یا انتخاب فیوز تندکار برای باری که جریان راه‌اندازی بالا دارد. تا علت برطرف نشود، فیوز نو هم دوباره می‌سوزد.
