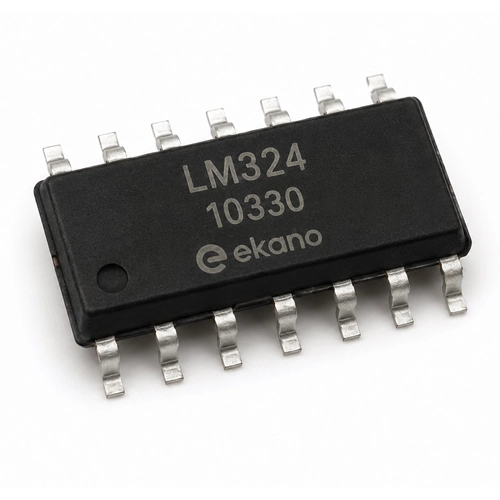

آی‌سی آپ‌امپ چهارتایی مدل LM324 پکیج SO-14

کد محصول: 10330
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

LM324 SO-14

یک آپ‌امپ چهارکاناله کم‌مصرف با ولتاژ کاری گسترده است که برای کاربردهای عمومی آنالوگ و تقویت سیگنال استفاده می‌شود.

99,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

آی‌سی آپ‌امپ چهارتایی مدل LM324 پکیج SO-14 یک آی‌سی (مدار مجتمع) برای استفاده در مدارهای الکترونیکی و پروژه‌های ساخت و تعمیر است. طبق مشخصات کالا، مدل آن LM324 و پکیج آن SO-14 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلLM324
  • پکیجSO-14
  • تعداد کانال4 Channel
  • جریان خروجی هر کانال40mA

مشخصات آی‌سی آپ‌امپ چهارتایی مدل LM324 پکیج SO-14

پارامترمقدارشرایط
نوع قطعهOperational Amplifier (Op-Amp)طبق مشخصات کالا
مدلLM324طبق مشخصات کالا
پکیجSO-14طبق مشخصات کالا
تعداد کانال4 Channelطبق مشخصات کالا
ولتاژ تغذیه3 تا 32 ولت (یا ±1.5 تا ±16 ولت)طبق مشخصات کالا
جریان خروجی هر کانال40mAطبق مشخصات کالا
پهنای باند (GBP)1 MHzطبق مشخصات کالا
نرخ تغییر (Slew Rate)0.5 V/µsطبق مشخصات کالا
CMRR (نسبت حذف مد مشترک)65 تا 85 dBطبق مشخصات کالا
جریان بایاس ورودی100nAطبق مشخصات کالا
ولتاژ آفست ورودی7mVطبق مشخصات کالا
جریان مصرفی180µAطبق مشخصات کالا
دمای کاری0 تا +70°Cطبق مشخصات کالا

کاربردهای آی‌سی آپ‌امپ چهارتایی مدل LM324 پکیج SO-14

  • ساخت و تعمیر بردهای الکترونیکی.
  • پروژه‌های دانشجویی و آموزشی.
  • جایگزینی قطعه‌ی معیوب با همان شماره‌فنی.

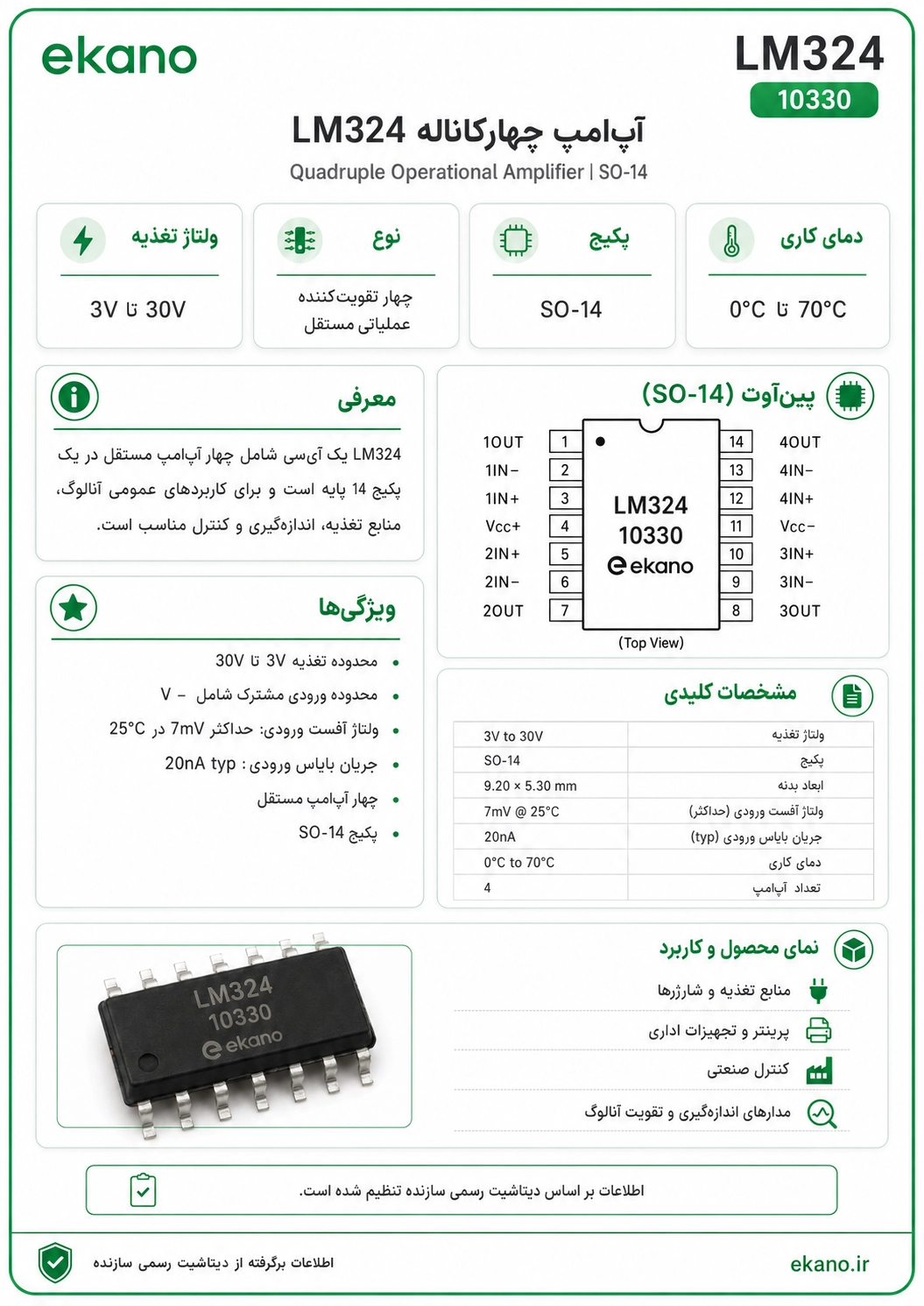

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی آی‌سی آپ‌امپ چهارتایی مدل LM324 پکیج SO-14

پایه‌ی یک آی‌سی کجاست؟

پایه‌ی یک با نقطه یا فرورفتگی روی بدنه مشخص می‌شود و شماره‌ی پایه‌ها از آن‌جا شمرده می‌شود؛ نقشه‌ی پایه‌ها در دیتاشیت مدل آمده است.

آیا خازن دی‌کوپلینگ لازم است؟

معمولاً بله؛ یک خازن کوچک نزدیک پایه‌ی تغذیه نویز را کاهش می‌دهد.

در هنگام لحیم‌کاری به چه نکته‌ای توجه کنم؟

برای جلوگیری از آسیب حرارتی، زمان لحیم‌کاری را کوتاه نگه دارید و در صورت امکان از سوکت استفاده کنید؛ قطعات حساس به الکتریسیته‌ی ساکن (ESD) هستند.
