توضیحات

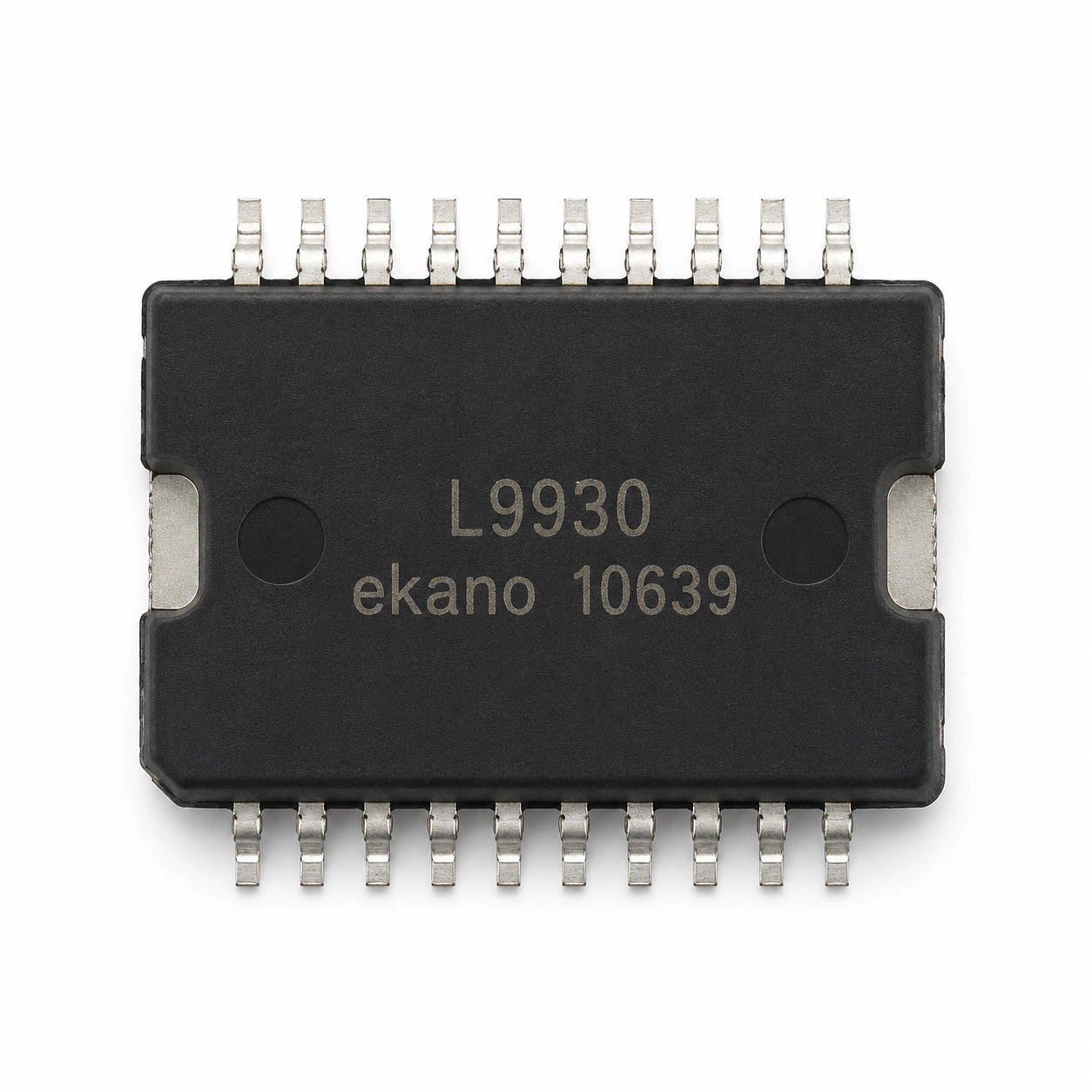

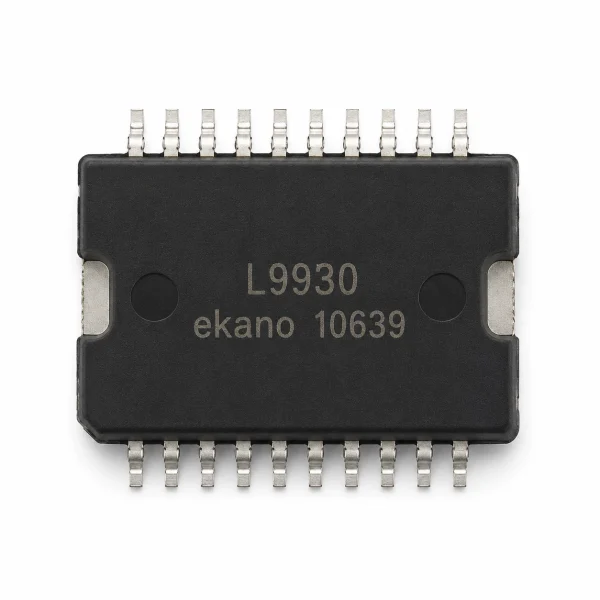

این آیسی یک درایور موتور از نوع Dual Full Bridge است که برای کنترل موتورهای DC، بارهای القایی و مدارهای محرک در سیستمهای الکترونیکی طراحی شده است. آیسی L9930 با پکیج PowerSO-20، دارای ساختار خروجی Power MOS بوده و برای کاربردهای کنترلی، صنعتی و خودرویی که نیاز به راهاندازی موتور یا بارهای مقاومتی و القایی دارند، گزینهای مناسب محسوب میشود.

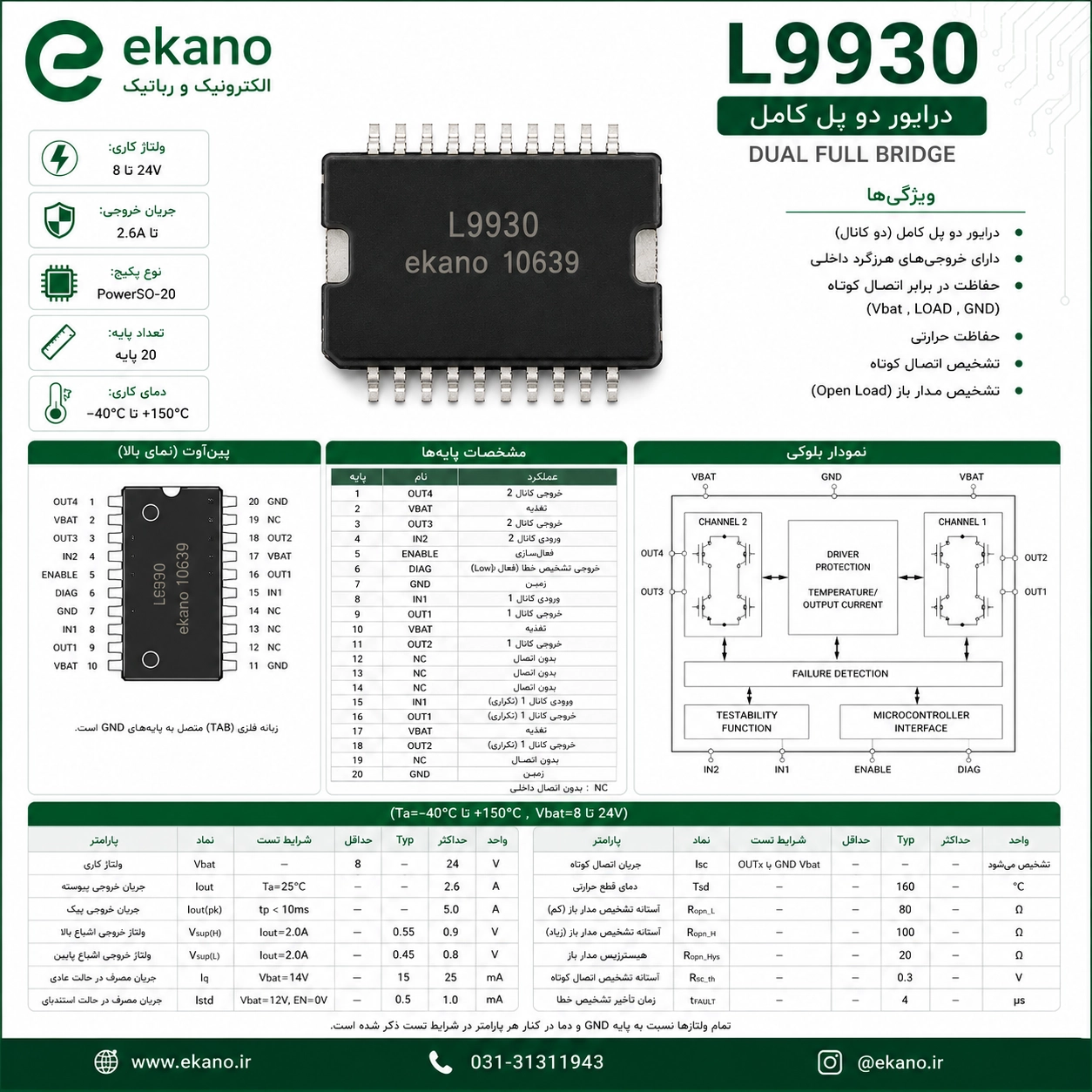

مشخصات فنی:
نوع قطعه: آیسی درایور موتور
مدل (P/N): L9930
عنوان انگلیسی: L9930 Motor Driver IC
نوع درایور: Dual Full Bridge
نوع خروجی: Power MOS
نوع پکیج: PowerSO-20
تعداد پایه: 20
محدوده ولتاژ تغذیه: 8 تا 24 ولت
حداکثر ولتاژ خروجی: 24 ولت
حداکثر جریان خروجی: 2 آمپر
مقاومت حالت روشن (RDS(on)): 2 اهم
ولتاژ کلمپ داخلی: 32 ولت
محدوده دمای کاری: منفی 40 تا مثبت 150 درجه سانتیگراد
وزن قطعه: 1.97 گرم
ویژگیها:
درایور Dual Full Bridge مناسب برای کنترل موتور و بارهای القایی
دارای خروجیهای Power MOS برای عملکرد پایدار در مدارهای قدرت
قابلیت راهاندازی بارهای مقاومتی و القایی
دارای دیودهای Free Wheeling داخلی برای محافظت بهتر در بارهای القایی
دارای قابلیت Parallel Drive برای افزایش انعطافپذیری در طراحی مدار
مجهز به محافظت دمایی جهت جلوگیری از آسیب در شرایط حرارتی بالا
دارای محافظت در برابر اتصال کوتاه به باتری، بار و زمین
قابلیت تشخیص خطا شامل اتصال کوتاه، بار باز و افزایش دما
پکیج PowerSO-20 مناسب برای نصب روی بردهای الکترونیکی و مدارهای درایور
مناسب برای کاربردهای خودرویی، صنعتی و کنترلی
کاربردها:
درایور موتور DC
کنترل موتورهای کوچک و متوسط
مدارهای راهانداز موتور
سیستمهای الکترونیک خودرو
کنترل بارهای القایی
مدارهای صنعتی و کنترلی
بردهای پاور و مدیریت توان
سیستمهای محرک و عملگر
مدارهای رباتیک و مکانیزمهای حرکتی
تعمیرات بردهای درایور موتور
