توضیحات

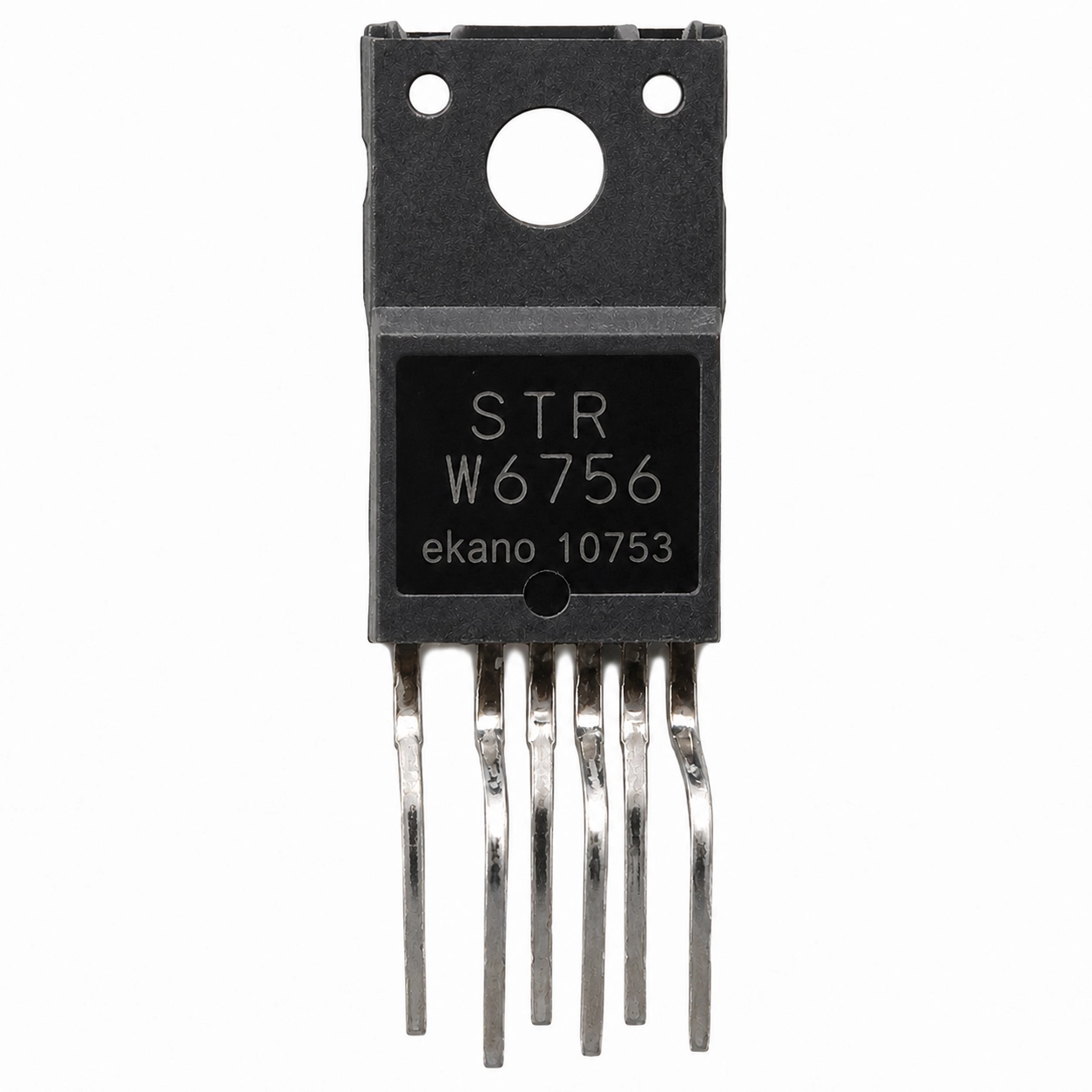

این آیسی یک رگولاتور و سوئیچ قدرت با توپولوژی Quasi-Resonant است که برای استفاده در منابع تغذیه سوئیچینگ SMPS طراحی شده است. آیسی STRW6756 با ماسفت قدرت داخلی و پکیج TO-220، امکان دستیابی به راندمان بالا، نویز EMI پایین و سوئیچینگ نرم را فراهم میکند و برای بردهای پاور و منابع تغذیه تجهیزات الکترونیکی گزینهای مناسب محسوب میشود.

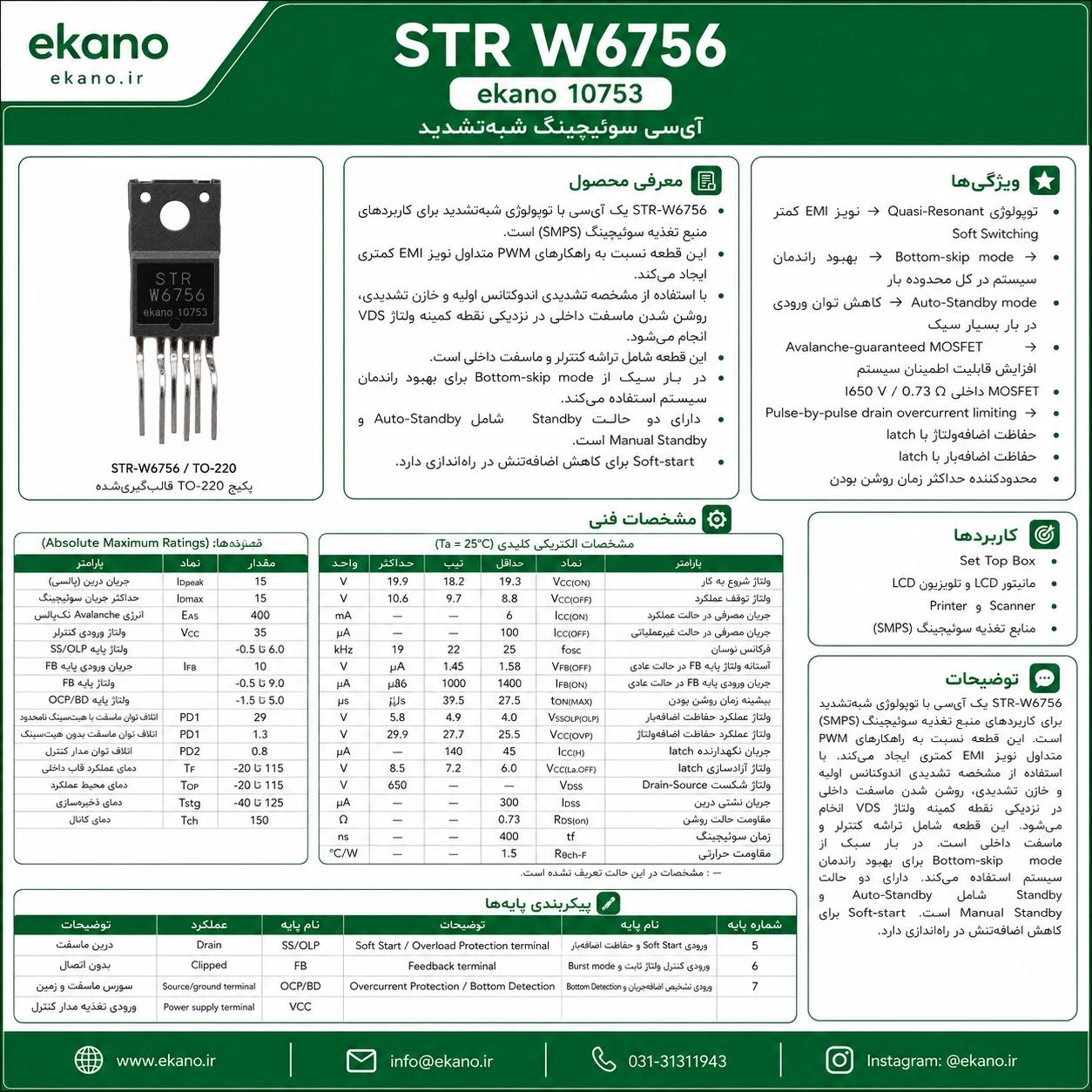

مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ قدرت
مدل (P/N): STRW6756
نوع کاربرد: کنترل و سوئیچینگ منبع تغذیه
نوع توپولوژی: Quasi-Resonant
نوع عملکرد: Off-Line Flyback Switching Regulator
نوع پکیج: TO-220-6
تعداد پایه فعال: 6
ماسفت قدرت داخلی: دارد
حداکثر ولتاژ Drain-Source ماسفت داخلی: 650 ولت
حداکثر مقاومت حالت روشن (RDS(on)): 0.73 اهم
جریان پیک (Drain): 15 آمپر
حداکثر جریان سوئیچینگ: 15 آمپر
انرژی Avalanche تکپالس: 400 میلیژول
توان خروجی با ورودی Universal: تا 140 وات
توان خروجی با ورودی 230VAC: تا 240 وات
حداکثر ولتاژ تغذیه بخش کنترل (VCC): 35 ولت
حداکثر توان تلفاتی ماسفت با هیتسینک نامحدود: 29 وات
توان تلفاتی ماسفت بدون هیتسینک: 1.3 وات
محدوده دمای کاری: منفی 20 تا مثبت 115 درجه سانتیگراد
محدوده دمای ذخیرهسازی: منفی 40 تا مثبت 125 درجه سانتیگراد
حداکثر دمای کانال: 150 درجه سانتیگراد
Soft Start داخلی: دارد
Auto-Standby Mode: دارد
Manual Standby Mode: دارد
Bottom-Skip Mode: دارد
حفاظت اضافه جریان: دارد
حفاظت اضافه ولتاژ: دارد
حفاظت اضافه بار: دارد
محدودکننده حداکثر زمان روشن بودن: دارد
ویژگیها:
دارای توپولوژی Quasi-Resonant برای کاهش تلفات سوئیچینگ
سوئیچینگ نرم ماسفت در نزدیکی نقطه حداقل ولتاژ Drain-Source
نویز EMI پایینتر نسبت به ساختارهای PWM متداول
دارای ماسفت قدرت 650 ولت بهصورت داخلی
مقاومت روشن پایین 0.73 اهم جهت کاهش تلفات توان
دارای Bottom-Skip Mode برای بهبود راندمان در محدودههای مختلف بار
مجهز به Auto-Standby Mode برای کاهش مصرف انرژی در بارهای بسیار سبک
پشتیبانی از Manual Standby جهت کاهش بیشتر توان ورودی در حالت آمادهبهکار
دارای Soft Start داخلی برای کاهش تنش توان در زمان راهاندازی
محدودسازی اضافه جریان Drain بهصورت Pulse-by-Pulse
دارای حفاظت اضافه ولتاژ و اضافه بار با عملکرد Latch
مجهز به محدودکننده حداکثر زمان روشن بودن سوئیچ
ماسفت داخلی با قابلیت تحمل انرژی Avalanche برای افزایش قابلیت اطمینان مدار
مناسب برای منابع تغذیه توان متوسط و بالا.
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Flyback
بردهای پاور تلویزیون LCD
بردهای پاور مانیتور LCD
گیرندههای دیجیتال و Set-Top Box
پرینتر و اسکنر
تجهیزات صوتی و تصویری
مدارهای Quasi-Resonant
تعمیرات بردهای پاور و منابع تغذیه
