توضیحات

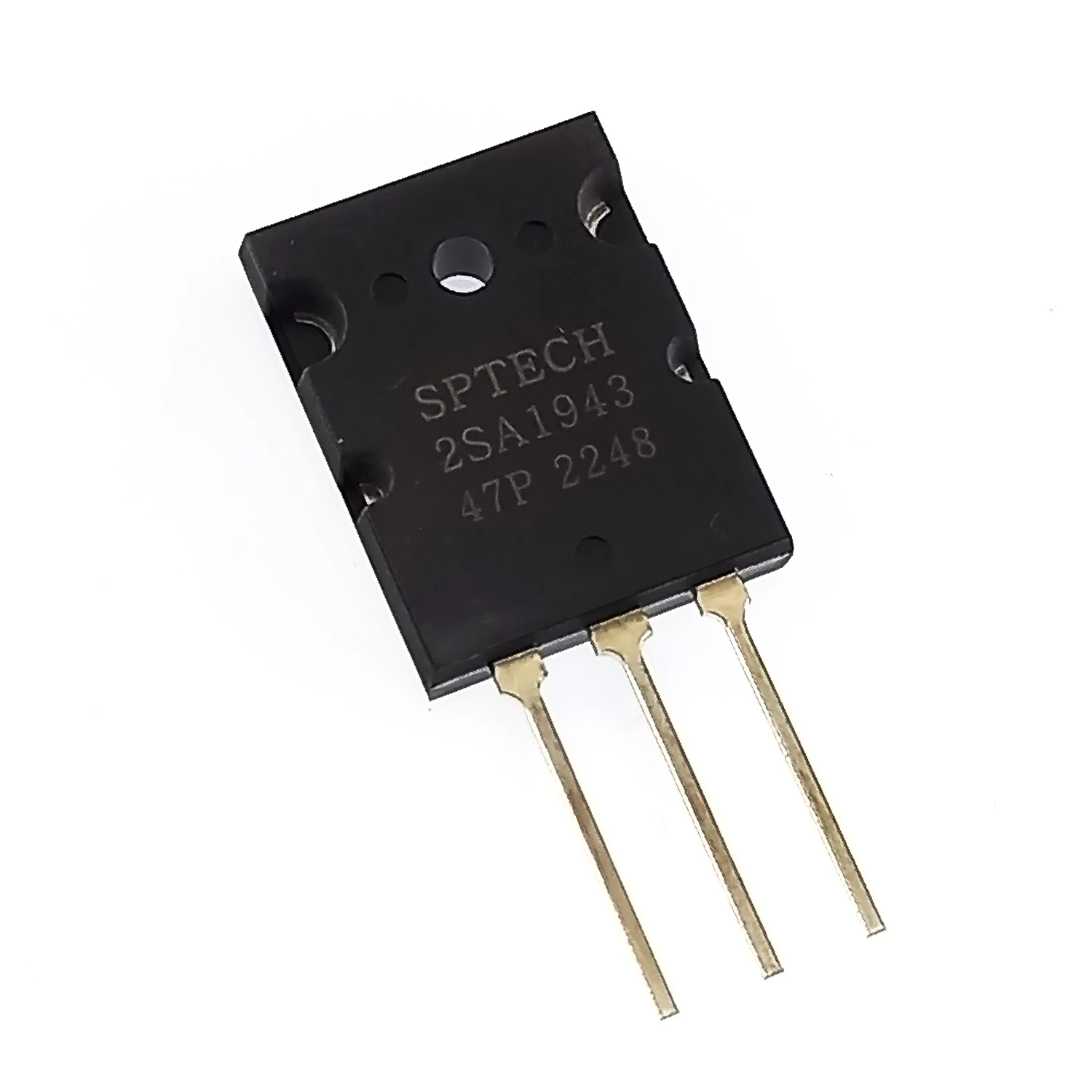

ترانزیستور 2SA1943 (با نام معادل TTA1943) یک ترانزیستور قدرت PNP از نوع سیلیکونی است که بهطور ویژه برای طبقات خروجی آمپلیفایرهای صوتی Hi-Fi و مدارهای تقویت توان طراحی شده است. این ترانزیستور با تحمل 230 ولت ولتاژ، 15 آمپر جریان کلکتور و 150 وات توان تلفاتی، عملکردی پایدار، اعوجاج کم و کیفیت صوتی بسیار مطلوب را در کاربردهای حرفهای ارائه میدهد.
مشخصات فنی:
نوع محصول: ترانزیستور قدرت
مدل: 2SA1943
پارت نامبر: 2SA1943 / TTA1943
نوع ترانزیستور: PNP
جنس نیمههادی: Silicon (Si)
حداکثر ولتاژ کلکتور به بیس (VCB): 230 ولت
حداکثر ولتاژ کلکتور به امیتر (VCE): 230 ولت
حداکثر ولتاژ امیتر به بیس (VEB): 5 ولت
حداکثر جریان کلکتور (IC): 15 آمپر
حداکثر توان تلفاتی (PD): 150 وات
ظرفیت خازنی کلکتور (Cc): 360 پیکوفاراد
حداکثر دمای کاری پیوند (Junction): 150+ درجه سانتیگراد
پکیج: TO-264
نوع نصب: Through Hole
ویژگیها:
ترانزیستور قدرت PNP
تحمل ولتاژ بالا تا 230 ولت
قابلیت عبور جریان تا 15 آمپر
توان تلفاتی بالا
اعوجاج پایین در تقویت سیگنال صوتی
پایداری حرارتی مناسب
پکیج TO-264 برای نصب هیتسینک
کاربردها:
آمپلیفایرهای صوتی Hi-Fi
تقویتکنندههای توان
سیستمهای صوتی حرفهای
تجهیزات صوت خودرو
منابع تغذیه
مدارهای سوئیچینگ قدرت
تجهیزات صنعتی
پروژههای الکترونیک قدرت
مزایا:
کیفیت صوتی بالا
تحمل توان و جریان مناسب
عملکرد پایدار در فرکانسهای صوتی
قابلیت اطمینان بالا
مناسب برای مدارهای آمپلیفایر حرفهای
نصب آسان روی هیتسینک
نکته:
ترانزیستور 2SA1943 معمولاً در کنار ترانزیستور مکمل 2SC5200 بهعنوان زوج خروجی در آمپلیفایرهای صوتی کلاس AB استفاده میشود. برای دستیابی به بهترین عملکرد و افزایش طول عمر، استفاده از هیتسینک مناسب، عایق حرارتی و تنظیم صحیح بایاس مدار توصیه میشود. این ترانزیستور برای کاربردهای صوتی با توان بالا یکی از گزینههای استاندارد و پرکاربرد در طراحی آمپلیفایرهای حرفهای است.
