ترانزیستور NPN مدل BC547 پکیج TO-92
BC547 TO-92
یک ترانزیستور عمومی با جریان 100 میلی‌آمپر است که برای تقویت سیگنال، سوئیچینگ و مدارهای الکترونیکی عمومی مناسب می‌باشد.
BC547 یک ترانزیستور سیگنال کوچک NPN با ولتاژ کلکتور-امیتر 45 ولت و جریان کلکتور 100 میلی‌آمپر در پکیج TO-92 است. این ترانزیستور برای تقویت سیگنال ضعیف و سوئیچ بارهای کم‌جریان مثل LED و رله‌ی کوچک (با دیود هرزگرد) استفاده می‌شود.
- نوعNPN
- VCEO45 V
- IC100 mA
- پکیجTO-92
مشخصات فنی BC547 (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | ترانزیستور سیلیکونی NPN (Epitaxial) | — |
| ولتاژ کلکتور-امیتر (VCEO) | 45 V | — |
| ولتاژ کلکتور-بیس (VCBO) | 50 V | — |
| ولتاژ امیتر-بیس (VEBO) | 6 V | — |
| جریان کلکتور (IC) | 100 mA | DC |
| توان تلفاتی کلکتور (PC) | 500 mW | Ta=25°C |
| بهره‌ی جریان DC (hFE) | 110 تا 800 | VCE=5V، IC=2mA |
| کلاس‌های hFE | A: 110–220، B: 200–450، C: 420–800 | — |
| ولتاژ اشباع VCE(sat) | 90 mV معمول / 250 mV حداکثر | IC=10mA، IB=0.5mA |
| فرکانس گذار (fT) | 300 MHz (معمول) | VCE=5V، IC=10mA |
| دمای پیوند | 150 °C | — |

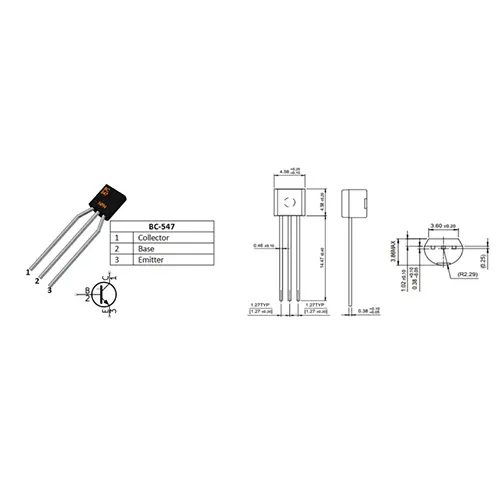

| پکیج و پایه‌ها | TO-92؛ 1: کلکتور، 2: بیس، 3: امیتر | — |
منبع مشخصات: دیتاشیت رسمی Fairchild Semiconductor (اکنون onsemi) (BC546/547/548/549/550, Rev. A2 (August 2002))
نکته‌ی مهم
برای بار بیش از 100 میلی‌آمپر ترانزیستور قدرت یا ماسفت لازم است.
کاربردهای BC547
- سوئیچ LED، بازر و رله‌ی کوچک از خروجی میکروکنترلر (با مقاومت بیس).
- طبقه‌ی تقویت‌کننده‌ی صوتی و پیش‌تقویت سیگنال سنسور.
- مدارهای آموزشی، فلیپ‌فلاپ، چشمک‌زن و سنسورهای ساده.
سوالات متداول درباره‌ی BC547
حداکثر جریانی که BC547 می‌تواند سوئیچ کند چقدر است؟
جریان کلکتور حداکثر 100 میلی‌آمپر و توان تلفاتی 500 میلی‌وات است. برای موتور یا رله‌ی پرمصرف از ترانزیستور قدرت مثل TIP31C یا ماسفت استفاده کنید.
حروف A، B و C بعد از BC547 یعنی چه؟
کلاس بهره‌ی جریان را نشان می‌دهند: A بین 110 تا 220، B بین 200 تا 450 و C بین 420 تا 800. در سوئیچینگ ساده فرق زیادی ندارند ولی در تقویت‌کننده مهم‌اند.
مکمل PNP ترانزیستور BC547 چیست؟
دیتاشیت سری BC556 تا BC560 را مکمل این خانواده معرفی می‌کند. برای BC547 معمولاً BC557 استفاده می‌شود.
