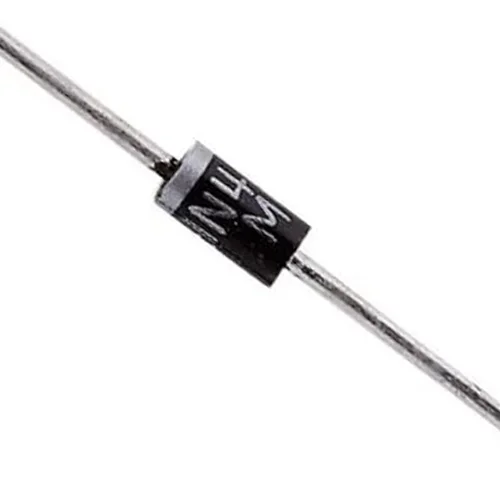

دیود یکسوساز 1000 ولت 1 آمپر مدل 1N4007
1N4007 1000V 1A
مناسب یکسوسازی AC، حفاظت و مدارهای تغذیه سبک.
1N4007 یک دیود یکسوساز سیلیکونی عمومی با ولتاژ معکوس تکراری 1000 ولت و جریان متوسط 1 آمپر در پکیج DO-41 است. از آن برای یکسوسازی برق AC، ساخت پل دیود، حفاظت در برابر اتصال معکوس و دیود هرزگرد رله استفاده می‌شود.
- VRRM1000 V
- IF(AV)1.0 A
- IFSM30 A
- پکیجDO-41
مشخصات فنی 1N4007 (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | دیود یکسوساز عمومی (General Purpose) | — |
| ولتاژ معکوس تکراری (VRRM) | 1000 V | — |
| ولتاژ RMS حداکثر | 700 V | — |
| ولتاژ مسدودکننده‌ی DC | 1000 V | — |
| جریان متوسط مستقیم IF(AV) | 1.0 A | طول پایه 9.5mm، TA=75°C |
| جریان ضربه‌ای IFSM | 30 A | نیم‌سینوس 8.3ms |
| افت ولتاژ مستقیم (VF) | 1.1 V | در 1.0 A |
| جریان معکوس (IR) | 5.0 µA | در ولتاژ نامی، 25°C |
| دمای پیوند و انبار | -50 تا +150 °C | — |
| پکیج | DO-41 (DO-204AL)؛ نوار رنگی = کاتد | — |
منبع مشخصات: دیتاشیت رسمی Vishay General Semiconductor (1N4001 thru 1N4007, Document Number 88503 (Revision 29-Apr-2020))
کاربردهای 1N4007
- یکسوساز نیم‌موج یا تمام‌موج (پل) در منابع تغذیه‌ی ترانسفورماتوری.
- حفاظت مدار در برابر اتصال معکوس باتری یا آداپتور.
- دیود هرزگرد (Flyback) دو سر سیم‌پیچ رله و موتور کوچک.
- برای فرکانس‌های سوئیچینگ بالا دیود سریع یا شاتکی مناسب‌تر است.
سوالات متداول درباره‌ی 1N4007
فرق 1N4001 تا 1N4007 چیست؟
همه 1 آمپر و پکیج DO-41 هستند و فقط ولتاژ معکوس فرق دارد: از 50 ولت در 1N4001 تا 1000 ولت در 1N4007. پس 1N4007 را می‌توان جای بقیه گذاشت.
آیا 1N4007 برای منبع تغذیه‌ی سوئیچینگ مناسب است؟
دیتاشیت آن را برای یکسوسازی عمومی معرفی می‌کند. در خروجی منابع سوئیچینگ با فرکانس بالا، دیود سریع (Fast/Ultrafast) یا شاتکی تلفات کمتری دارد.

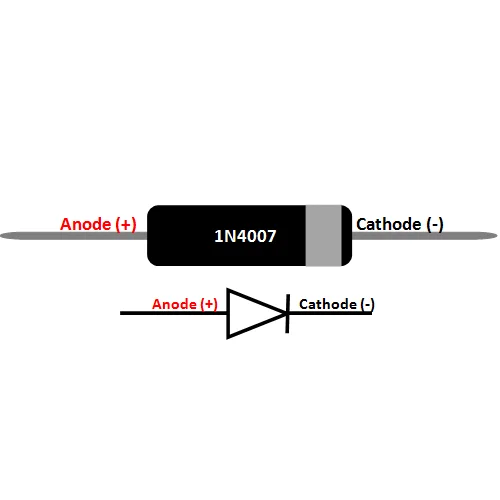

کدام سمت 1N4007 کاتد است؟
طبق دیتاشیت، نوار رنگی روی بدنه سمت کاتد را نشان می‌دهد. در یکسوساز، کاتد به سمت مثبت خروجی است.
