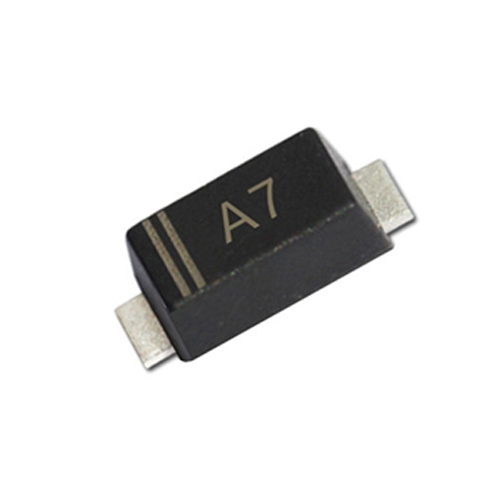

دیود یکسوساز 1000V 1A SOD-123FL | A7

کد محصول: 2502
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

اولین نظر را بنویس و پاداش بگیر

دیود 1000 ولت 1 آمپر A7 – 1N4007 مناسب یکسوسازی، حفاظت قطبیت و مدارهای تغذیه سبک است.

12,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

A7 یک دیود یکسوساز نصب سطحی با ولتاژ معکوس 1000 ولت و جریان متوسط 1 آمپر در پکیج SOD-123FL است (معادل خانواده‌ی 1N4007 در این پکیج). طبق دیتاشیت پیوست سری A1 تا A7، ستون A7 (معادل 1000 ولت) برای یکسوسازی، حفاظت قطبیت و مدارهای تغذیه سبک روی بردهای SMD به کار می‌رود.

  • Vrrm1000 V
  • IO1.0 A
  • VF (حداکثر)1.0 V
  • پکیجSOD-123FL

مشخصات فنی A7 / 1N4007 (طبق دیتاشیت)

پارامترمقدارشرایط
ولتاژ معکوس تکراری Vrrm1000 Vستون A7 / معادل 1N4007
ولتاژ RMS800 V—
جریان متوسط یکسو IO1.0 ATL = 100°C
جریان ضربه‌ی پیش‌رو IFSM25 A8.3 ms نیم‌سینوسی
افت مستقیم VF (حداکثر)1.0 V—
جریان نشتی معکوسحداکثر در جدول دیتاشیتدر ولتاژ نامی، TA = 25°C
پکیجSOD-123FL؛ نوار = کاتد—
وزن تقریبی0.01 گرمطبق مشخصات کالا و دیتاشیت

منبع مشخصات: دیتاشیت سری A1 تا A7 (فایل PDF پیوست همین صفحه)، ستون A7 که با مدل A7 / 1N4007 روی کالا هم‌خوان است. سازنده‌ی دیتاشیت به‌عنوان برند کالا ذکر نمی‌شود.

نکته‌ی نصب

نوار روی بدنه سمت کاتد است. این مدل SMD است و با 1N4007 سوراخ‌دار از نظر پکیج فرق دارد.

کاربردهای A7 / 1N4007

  • یکسوسازی AC/DC روی بردهای نصب سطحی.
  • حفاظت قطبیت معکوس ورودی تغذیه.
  • مدارهای تغذیه سبک با نیاز به ولتاژ معکوس بالا.
دیتاشیت A7مشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی A7 / 1N4007

A7 با 1N4007 چه نسبتی دارد؟

از نظر ولتاژ 1000 ولت و جریان 1 آمپر در یک خانواده‌اند؛ A7 نسخه‌ی مارک‌شده در پکیج SOD-123FL است.

آیا Fast Recovery است؟

دیتاشیت پیوست این سری را یکسوساز شیشه‌ای سطح‌مونت معرفی می‌کند؛ برای بازیابی سریع‌تر مدل‌هایی مثل FR107 یا RS1M را ببینید.

وزن چقدر است؟

طبق مشخصات کالا حدود 0.01 گرم است.
