توضیحات

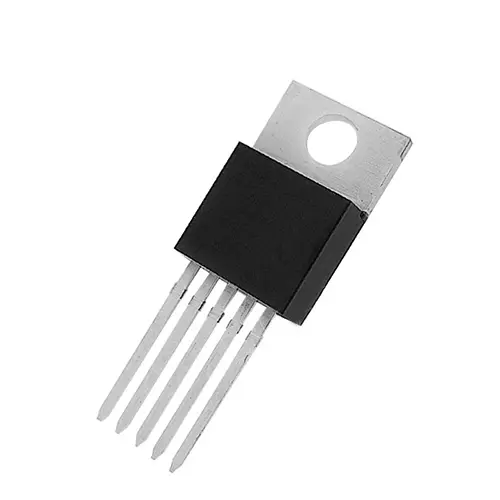

رگولاتور LM2576T-ADJ یک رگولاتور ولتاژ سوئیچینگ کاهنده (Buck Converter) با خروجی قابل تنظیم است که برای تبدیل ولتاژهای DC با راندمان بالا طراحی شده است. این آیسی قادر به تأمین 3 آمپر جریان خروجی بوده و ولتاژ خروجی آن از 1.23 تا 37 ولت قابل تنظیم است. به دلیل بازده بالا، تولید حرارت کم و طراحی ساده، این رگولاتور در منابع تغذیه، تجهیزات صنعتی، سیستمهای مخابراتی، رباتیک و انواع پروژههای الکترونیکی کاربرد گستردهای دارد.
مشخصات فنی:
نوع محصول: رگولاتور ولتاژ سوئیچینگ کاهنده (Buck)
مدل: LM2576T-ADJ
پارت نامبر: LM2576T-ADJ
سری: LM2576
نوع رگولاتور: Switching Voltage Regulator
نوع توپولوژی: Buck (Step Down)
ولتاژ ورودی: 4 تا 40 ولت DC
ولتاژ خروجی: 1.23 تا 37 ولت DC (قابل تنظیم)
حداکثر جریان خروجی: 3 آمپر
تعداد خروجی: 1
نوع خروجی: Adjustable (قابل تنظیم)
فرکانس سوئیچینگ: 47 تا 58 کیلوهرتز
تعداد پایه: 5
پکیج: TO-220-5
نوع نصب: Through Hole
محدوده دمای کاری: 40- تا 125+ درجه سانتیگراد
ویژگیها:
ولتاژ خروجی قابل تنظیم از 1.23 تا 37 ولت
قابلیت تأمین جریان تا 3 آمپر
راندمان بالا نسبت به رگولاتورهای خطی
تولید حرارت کمتر
دارای حفاظت در برابر اتصال کوتاه
دارای حفاظت حرارتی داخلی
طراحی ساده با حداقل قطعات جانبی
پکیج TO-220-5 مناسب برای دفع حرارت
کاربردها:
منابع تغذیه سوئیچینگ
ماژولهای DC-DC کاهنده
تغذیه تجهیزات صنعتی
مدارهای رباتیک
سیستمهای مخابراتی
تجهیزات آزمایشگاهی
تغذیه میکروکنترلرها
پروژههای الکترونیکی و آموزشی
مزایا:
بازده بالا و مصرف انرژی کمتر
قابلیت تنظیم دقیق ولتاژ خروجی
تحمل جریان خروجی تا 3 آمپر
پایداری مناسب در تغییرات بار
کاهش تولید گرما
راهاندازی آسان و مدار جانبی ساده
نکته:
برای عملکرد صحیح LM2576T-ADJ استفاده از سلف، دیود شاتکی، خازنهای ورودی و خروجی مطابق دیتاشیت ضروری است. همچنین در جریانهای بالا، استفاده از هیتسینک مناسب باعث بهبود عملکرد و افزایش طول عمر رگولاتور خواهد شد.
