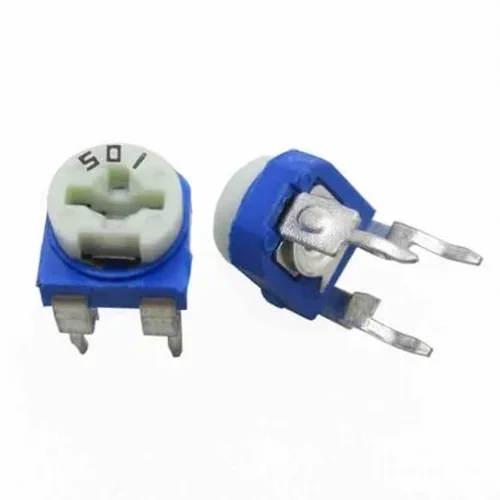

پتانسیومتر خوابیده 500R

کد محصول: 3326
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

پتانسیومتر خوابیده 500 اهم

برای محدود کردن جریان، تقسیم ولتاژ و بایاس قطعات در مدارهای آنالوگ و دیجیتال به کار می‌رود.

تعداددرصدقیمت با تخفیف
502%92,820 ریال

94,710 ریال

موجود در انبار

این قطعه یک پتانسیومتر (مقاومت متغیر) 500 اهم با نصب خوابیده و 3 پایه است. طبق مشخصات کالا طول 7mm، عرض 6.5mm و ارتفاع 1.81mm دارد و برای تنظیم دستی ولتاژ، کالیبراسیون و تقسیم ولتاژ روی برد مدار به کار می‌رود.

  • مقاومت500Ω
  • نصبخوابیده
  • تعداد پایه3
  • طول7mm

مشخصات پتانسیومتر 500 اهم

پارامترمقدارشرایط
مقاومت500Ωطبق مشخصات کالا
نصبخوابیدهطبق مشخصات کالا
تعداد پایه3طبق مشخصات کالا
طول7mmطبق مشخصات کالا
عرض6.5mmطبق مشخصات کالا
ارتفاع1.81mmطبق مشخصات کالا
وزن0.43 گرمطبق مشخصات کالا

کاربردهای پتانسیومتر 500 اهم

  • تنظیم ولتاژ مرجع و آستانه در مدارهای مقایسه‌گر.
  • کالیبراسیون سنسورها و مدارهای اندازه‌گیری.
  • تقسیم ولتاژ قابل تنظیم و تنظیم جریان در مدارهای کم‌توان.

سوالات متداول درباره‌ی پتانسیومتر 500 اهم

پایه‌های پتانسیومتر چطور وصل می‌شوند؟

دو پایه‌ی کناری دو سر مقاومت 500 اهم و پایه‌ی وسط سر متحرک (Wiper) است؛ برای تقسیم ولتاژ، دو سر را به تغذیه و زمین و خروجی را از پایه‌ی وسط بگیرید.

اگر دو سر آن روی 5 ولت باشد، چه جریانی می‌کشد؟

جریان 5 ÷ 500 = 10 میلی‌آمپر و توان 5 × 0.01 = 0.05 وات است. توان نامی در مشخصات این کالا ذکر نشده؛ از جریان‌های بالا روی سر متحرک خودداری کنید.

خوابیده یعنی چه؟

یعنی بدنه موازی با سطح برد نصب می‌شود و پیچ تنظیم از بالا در دسترس است.
