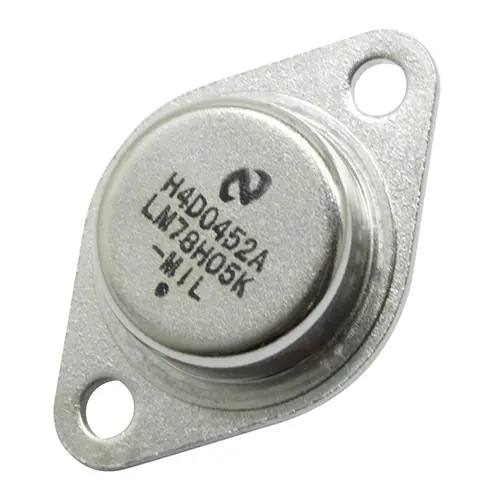

رگولاتور قابلمه‌ای 7805K 5V TO-3

کد محصول: 8375
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

رگولاتور قابلمه‌ای 7805K 5 ولت TO-3

رگولاتور خطی DC مناسب منابع تغذیه و مدارهای الکترونیکی.

1,755,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

رگولاتور قابلمه‌ای 7805K 5V TO-3 یک رگولاتور ولتاژ برای ساخت ولتاژ تغذیه‌ی ثابت در مدارهای الکترونیکی است. طبق مشخصات کالا، ولتاژ خروجی ثابت آن 5 ولت (5V) و ولتاژ ورودی مجاز آن تا 35 ولت (Up to 35V) است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • ولتاژ خروجی ثابت5 ولت (5V)
  • ولتاژ ورودی مجازتا 35 ولت (Up to 35V)
  • افت ولتاژ (Dropout Voltage)حدود 2 ولت در جریان 1 آمپر
  • جریان بی‌باری (Quiescent Current)حدود 8 میلی‌آمپر

مشخصات رگولاتور قابلمه‌ای 7805K 5V TO-3

پارامترمقدارشرایط
ولتاژ خروجی ثابت5 ولت (5V)طبق مشخصات کالا
جریان خروجیبیش از 1 آمپر (در صورت استفاده از هیت‌سینک مناسب)طبق مشخصات کالا
ولتاژ ورودی مجازتا 35 ولت (Up to 35V)طبق مشخصات کالا
افت ولتاژ (Dropout Voltage)حدود 2 ولت در جریان 1 آمپرطبق مشخصات کالا
تلرانس ولتاژ خروجی±2٪ در 25°C و ±4٪ در محدوده کامل دمای کاریطبق مشخصات کالا
نسبت حذف ریپل (Ripple Rejection)تا 80 دسی‌بل در فرکانس 120 هرتزطبق مشخصات کالا
جریان بی‌باری (Quiescent Current)حدود 8 میلی‌آمپرطبق مشخصات کالا
محدوده دمای کاری0 درجه سانتی‌گراد تا +125 درجه سانتی‌گرادطبق مشخصات کالا
نوع پکیجTO-3 فلزی (K Package)طبق مشخصات کالا
مقاومت حرارتی پیوند تا کیسحدود 4 درجه سانتی‌گراد بر واتطبق مشخصات کالا
مقاومت حرارتی کیس تا محیطحدود 35 درجه سانتی‌گراد بر واتطبق مشخصات کالا
قابلیت حفاظت داخلیدارای حفاظت حرارتی و محدودکننده جریان داخلیطبق مشخصات کالا

کاربردهای رگولاتور قابلمه‌ای 7805K 5V TO-3

  • تغذیه‌ی میکروکنترلر، سنسور و مدارهای دیجیتال.
  • ساخت منبع تغذیه‌ی آزمایشگاهی و آداپتور.
  • تثبیت ولتاژ در بردهای الکترونیکی.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی رگولاتور قابلمه‌ای 7805K 5V TO-3

آیا رگولاتور به خازن نیاز دارد؟

بله؛ معمولاً خازن در ورودی و خروجی رگولاتور برای پایداری و کاهش نویز قرار می‌گیرد. مقدار پیشنهادی در دیتاشیت مدل آمده است.

آیا رگولاتور داغ می‌شود؟

در رگولاتورهای خطی، توان تلف‌شده برابر اختلاف ولتاژ ورودی و خروجی ضرب در جریان است؛ اگر این مقدار زیاد باشد به هیت‌سینک نیاز است.

ولتاژ ورودی را چقدر انتخاب کنم؟

ولتاژ ورودی باید کمی بیشتر از ولتاژ خروجی و کمتر از حداکثر مجاز دیتاشیت باشد؛ اختلاف زیاد فقط گرمای بیشتری تولید می‌کند.
