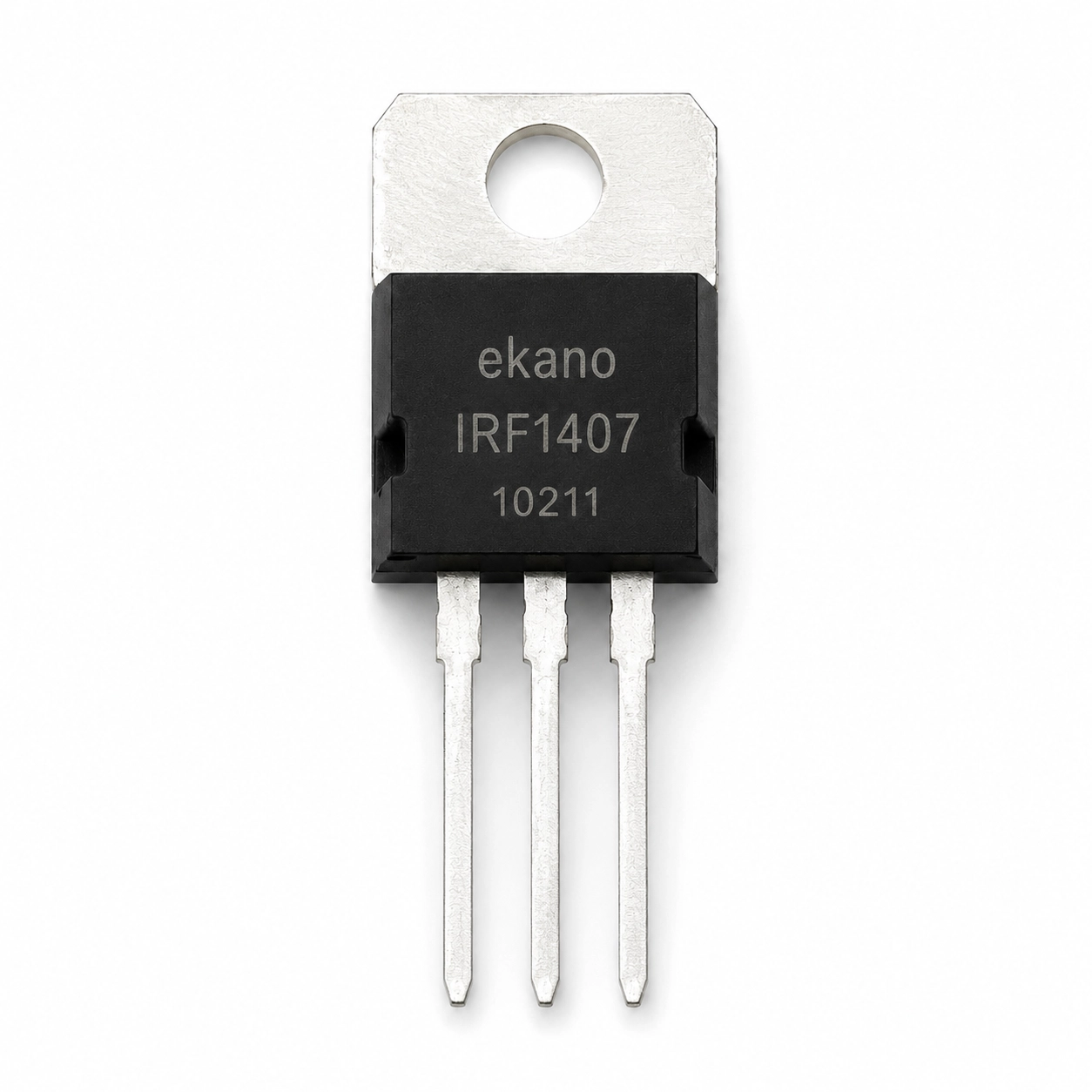

ماسفت N-Channel مدل IRF1407 پکیج TO-220

کد محصول: 10211
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

IRF1407 TO-220

با ولتاژ 75 ولت و جریان 130 آمپر برای کاربردهای قدرت بالا.

1,337,710 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل IRF1407 پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، مدل آن IRF1407 و پکیج آن TO-220-3 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلIRF1407
  • پکیجTO-220-3
  • نوع ترانزیستورماسفت قدرت N-Channel
  • Drain-Source (Vds) ولتاژ شکست75 ولت

مشخصات ماسفت N-Channel مدل IRF1407 پکیج TO-220

پارامترمقدارشرایط
نوع ترانزیستورماسفت قدرت N-Channelطبق مشخصات کالا
مدلIRF1407طبق مشخصات کالا
پکیجTO-220-3طبق مشخصات کالا
Drain-Source (Vds) ولتاژ شکست75 ولتطبق مشخصات کالا
حداکثر جریان لحظه‌ای520 آمپرطبق مشخصات کالا
حداکثر ولتاژ گیت به سورس (Vgs)±20 ولتطبق مشخصات کالا
ولتاژ آستانه گیت (Vgs(th))2 تا 4 ولتطبق مشخصات کالا
مقاومت در حالت روشن (Rds(on))0.0078 اهمطبق مشخصات کالا
توان اتلافی (Pd)330 واتطبق مشخصات کالا
حداکثر دمای پیوند داخلی (Tjmax)175 درجه سانتی‌گرادطبق مشخصات کالا
ظرفیت ورودی گیت (Qg)160 نانوکولنطبق مشخصات کالا
شارژ کل گیت (Qg)250 نانوکولنطبق مشخصات کالا
زمان تأخیر روشن شدن (Rise Time)11 نانوثانیهطبق مشخصات کالا
زمان تأخیر خاموش شدن (Fall Time)150 نانوثانیهطبق مشخصات کالا
زمان افت جریان (Fall Time)140 نانوثانیهطبق مشخصات کالا
ولتاژ دیود داخلی1.3 ولتطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل IRF1407 پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

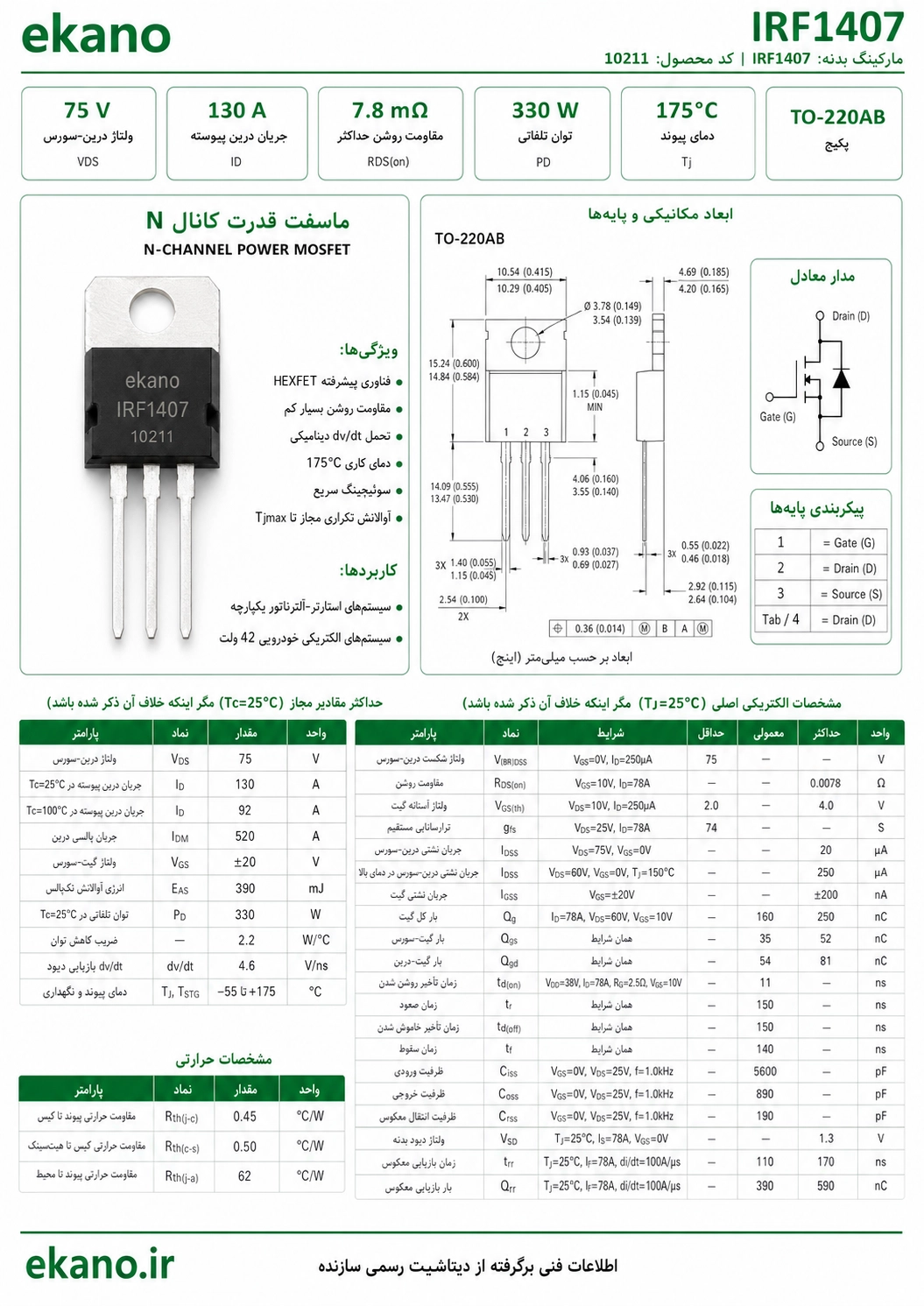

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل IRF1407 پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
