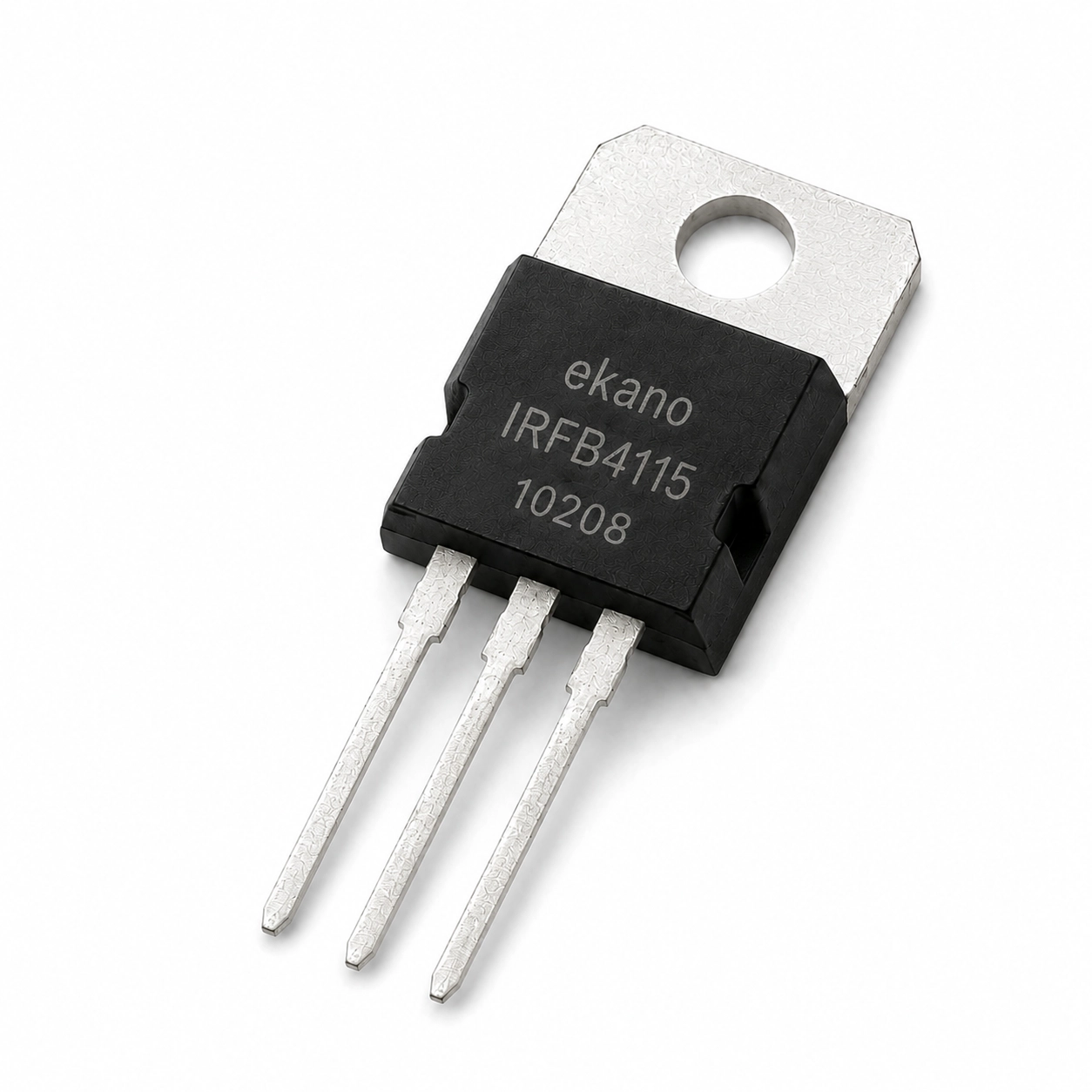

ماسفت N-Channel 150 ولت 104 آمپر مدل IRFB4115 پکیج TO-220AB

کد محصول: 10208
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

IRFB4115 N-Channel 150V 104A TO-220AB

ماسفت IRFB4115 با ولتاژ 150 ولت و جریان 104 آمپر، گزینه‌ای مناسب برای مدارهای قدرت و سوئیچینگ سنگین است.

1,987,400 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel 150 ولت 104 آمپر مدل IRFB4115 پکیج TO-220AB یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، مدل آن IRFB4115 و نوع قطعه آن MOSFET است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلIRFB4115
  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • ولتاژ آستانه گیت (Vgs(th))3 تا 5 ولت

مشخصات ماسفت N-Channel 150 ولت 104 آمپر مدل IRFB4115 پکیج TO-220AB

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدلIRFB4115طبق مشخصات کالا
ولتاژ آستانه گیت (Vgs(th))3 تا 5 ولتحداقل 3، حداکثر 5 ولت (دیتاشیت Infineon)
شارژ گیت (Qg)77 نانوکولنطبق مشخصات کالا
زمان صعود (Rise Time)73 نانوثانیهطبق مشخصات کالا
زمان نزول (Fall Time)39 نانوثانیهطبق مشخصات کالا
توان اتلاف (Pd)380 واتطبق مشخصات کالا
ریم‌ایندانس (Gain)97 Sطبق مشخصات کالا
Drain-Source (Vds) حداکثر ولتاژ150 ولتطبق مشخصات کالا
Drain (Id) حداکثر جریان104 آمپرطبق مشخصات کالا
مقاومت روشن (Rds(on))9.3 میلی‌اهمطبق مشخصات کالا

کاربردهای ماسفت N-Channel 150 ولت 104 آمپر مدل IRFB4115 پکیج TO-220AB

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

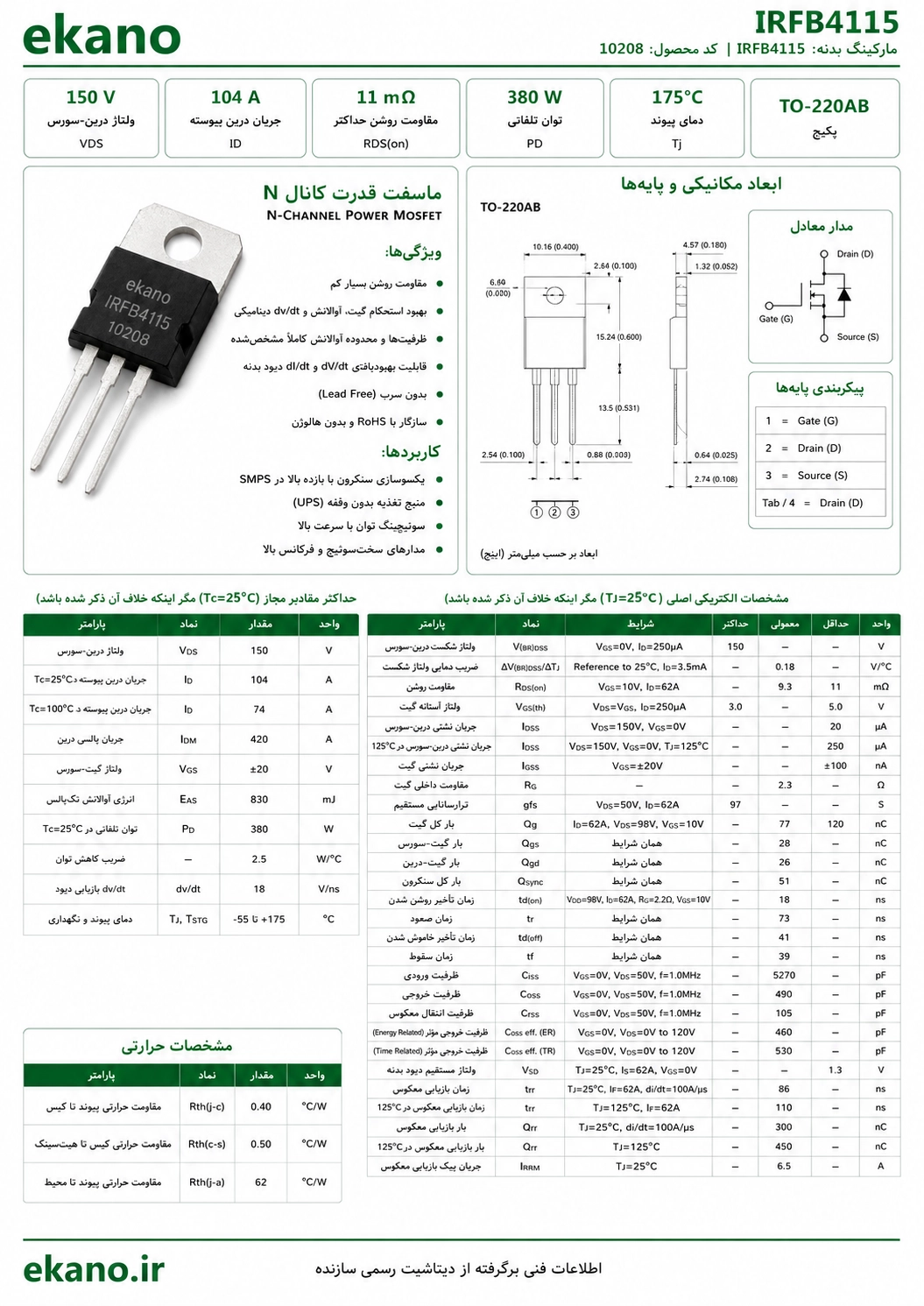

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel 150 ولت 104 آمپر مدل IRFB4115 پکیج TO-220AB

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
