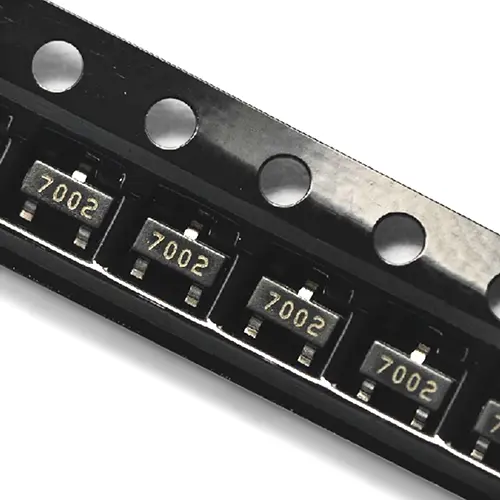

ماسفت N-Channel مدل 2N7002 پکیج SOT-23

کد محصول: 6407
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

2N7002 SOT-23

ماسفت مدل مناسب برای سوئیچینگ، درایور گیت، مدارهای منطقی، میکروکنترلرها و کاربردهای عمومی SMD.

تعداددرصدقیمت با تخفیف
502%31,090 ریال
1003%30,770 ریال

31,720 ریال

موجود در انبار

دانلود دیتاشیت PDF

2N7002 یک ماسفت کوچک کانال N در پکیج SMD سه‌پایه‌ی SOT-23 است. طبق دیتاشیت Nexperia ولتاژ درین-سورس 60 ولت، جریان پیوسته 300 میلی‌آمپر، ولتاژ آستانه‌ی گیت 1 تا 2.5 ولت و مقاومت روشن حداکثر 5 اهم در VGS=10V دارد و برای مبدل سطح منطقی و کلیدزنی بارهای کوچک مناسب است.

  • VDS60 V
  • ID300 mA
  • VGS(th)1 تا 2.5 V
  • پکیجSOT-23

مشخصات فنی 2N7002 (طبق دیتاشیت)

پارامترمقدارشرایط
نوعماسفت کانال N (Trench)، Enhancement—
ولتاژ درین-سورس (VDS)60 V25°C ≤ Tj ≤ 150°C
ولتاژ گیت-سورس (VGS)±30 V (پالسی ±40 V)پالسی: tp≤50µs
جریان پیوسته‌ی درین (ID)300 mA / 190 mAVGS=10V؛ Tsp=25°C / 100°C
جریان پالسی (IDM)1.2 Atp≤10µs
توان تلفاتی (Ptot)0.83 WTsp=25°C (دمای نقطه‌ی لحیم)
ولتاژ آستانه VGS(th)1 تا 2.5 V (معمول 2 V)ID=0.25mA، Tj=25°C
مقاومت روشن RDS(on)2.8 Ω معمول / 5 Ω حداکثرVGS=10V، ID=500mA
مقاومت روشن RDS(on)3.8 Ω معمول / 5.3 Ω حداکثرVGS=4.5V، ID=75mA
ظرفیت ورودی (Ciss)31 pF معمول / 50 pF حداکثرVDS=10V، f=1MHz
زمان روشن / خاموش شدن2.5 ns / 11 ns (معمول)VGS=10V، VDS=50V
مقاومت حرارتیRth(j-a) = 350 K/W؛ Rth(j-sp) = 150 K/WPCB با حداقل مس
دمای پیوند−65 تا +150 °C—
پکیج و پایه‌هاSOT-23؛ 1: گیت، 2: سورس، 3: درینکد مارک 12%

منبع مشخصات: دیتاشیت رسمی Nexperia (2N7002 Product data sheet, Rev. 7 (8 September 2011))

کاربردهای 2N7002

  • مبدل سطح منطقی دوطرفه (مثلاً بین 3.3 و 5 ولت روی I2C).
  • کلیدزنی LED، بازر یا رله‌ی کوچک با پایه‌ی میکروکنترلر.
  • سوئیچ سیگنال و درایور خط پرسرعت در بردهای SMD.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی 2N7002

2N7002 با 3.3 ولت روشن می‌شود؟

ولتاژ آستانه بین 1 تا 2.5 ولت است، پس با 3.3 ولت هدایت می‌کند. ولی دیتاشیت Nexperia مقاومت روشن را در 4.5 و 10 ولت مشخص کرده است؛ در 3.3 ولت مقاومت بیشتر است و برای بارهای چند ده میلی‌آمپری مناسب است، نه بیشتر.

پایه‌های 2N7002 در SOT-23 کدام است؟

طبق دیتاشیت Nexperia: پایه‌ی 1 گیت، 2 سورس و 3 درین.

حداکثر جریان 2N7002 چقدر است؟

300 میلی‌آمپر پیوسته در دمای نقطه‌ی لحیم 25 درجه و 1.2 آمپر پالسی کوتاه. در عمل گرمای پکیج کوچک SOT-23 (مقاومت حرارتی 350 کلوین بر وات) جریان را محدودتر می‌کند.
