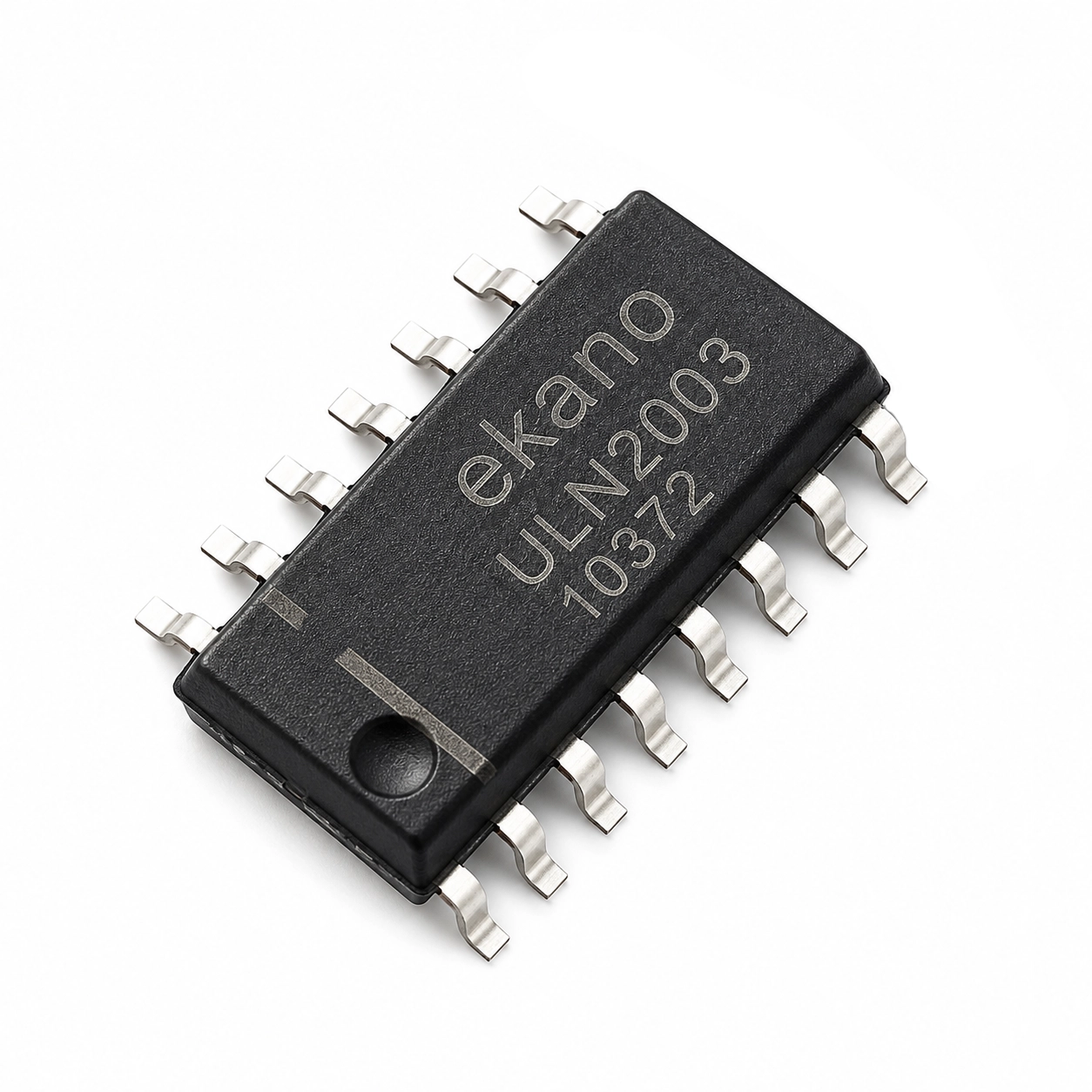

آی‌سی درایور دارلینگتون 7 کاناله مدل ULN2003 پکیج SO-16

کد محصول: 10372
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

ULN2003 SO-16

یک درایور دارلینگتون 7 کاناله است که برای کنترل رله، موتور و بارهای القایی از طریق سیگنال‌های دیجیتال در مدارهای الکترونیکی استفاده می‌شود.

111,200 ریال

موجود در انبار

دانلود دیتاشیت PDF

ULN2003 آرایه‌ی هفت ترانزیستور دارلینگتون NPN با دیود کلمپ داخلی است. طبق دیتاشیت TI (ULN2003A) هر خروجی تا 50 ولت و جریان پیک 500 میلی‌آمپر را تحمل می‌کند و مقاومت سری 2.7 کیلواهم در هر ورودی، اتصال مستقیم به TTL و CMOS پنج یا 3.3 ولتی را ممکن می‌کند.

  • دارلینگتون7
  • VCE50 V
  • جریان هر کانال500 mA
  • مقاومت ورودی2.7 kΩ

مشخصات فنی ULN2003 (طبق دیتاشیت)

پارامترمقدارشرایط
ساختار7 جفت دارلینگتون NPN با دیود کلمپ کاتد مشترک—
ولتاژ کلکتور-امیتر50 Vحداکثر مطلق
ولتاژ معکوس دیود کلمپ50 V—
ولتاژ ورودی (VI)30 Vحداکثر مطلق
جریان پیک کلکتور500 mAهر کانال
جریان کل پایه‌ی امیتر (GND)−2.5 Aحداکثر مطلق
مقاومت سری ورودی2.7 kΩبرای TTL و CMOS پنج یا 3.3 ولتی
ولتاژ ورودی روشن VI(on)حداکثر 2.4 / 2.7 / 3 VVCE=2V؛ IC=200 / 250 / 300mA
ولتاژ اشباع VCE(sat)0.9 / 1 / 1.2 V معمولIC=100 / 200 / 350mA
افت ولتاژ دیود کلمپ (VF)1.7 V معمول / 2 V حداکثرIF=350mA
جریان قطع کلکتور (ICEX)حداکثر 50 µAVCE=50V، 25°C
مقاومت حرارتی (RθJA)88.6 °C/W (D/SOIC) – 66.7 °C/W (N/PDIP)—
دمای کار محیط−40 تا 70 °CULN200xA؛ نسخه‌ی I تا 105°C
پایه‌ی COM (9)نقطه‌ی کاتد مشترک دیودها؛ برای بار القایی لازم است—

منبع مشخصات: دیتاشیت رسمی Texas Instruments (ULN200x, ULQ200x, SLRS027T (Revised March 2025))

کاربردهای ULN2003

  • راه‌اندازی چند رله‌ی 5 یا 12 ولتی با پایه‌های میکروکنترلر.
  • درایو استپر موتور تک‌قطبی کوچک و سلونوئید.
  • درایو لامپ، LED پرمصرف و نمایشگر.

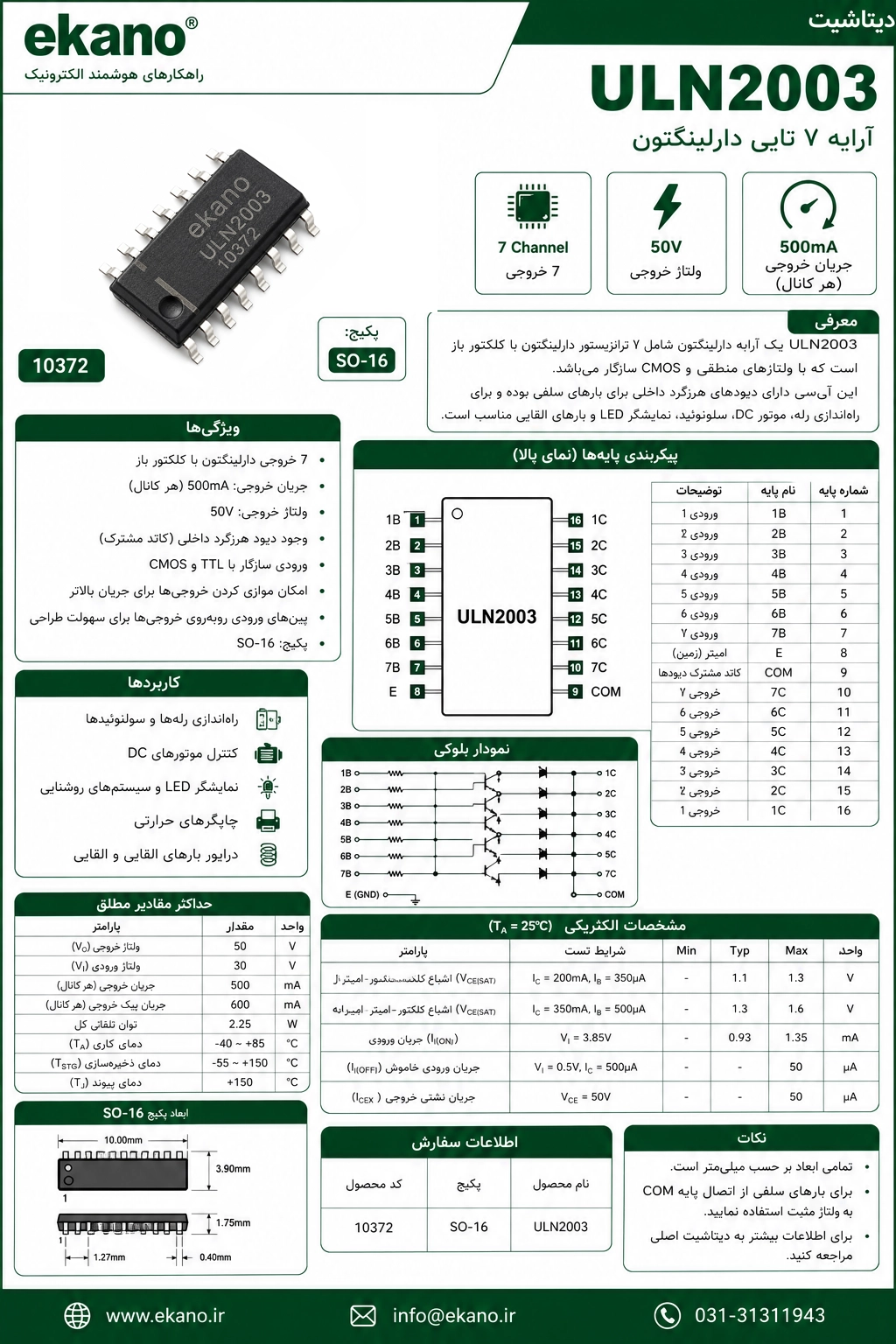

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ULN2003

پایه‌ی COM در ULN2003 به کجا وصل می‌شود؟

پایه‌ی 9 کاتد مشترک دیودهای حفاظتی است. برای بار القایی مثل رله یا موتور، آن را به مثبت تغذیه‌ی بار وصل کنید تا ولتاژ برگشتی سیم‌پیچ مهار شود.

ULN2003 با خروجی 3.3 ولت ESP32 کار می‌کند؟

طبق دیتاشیت TI، ورودی‌های ULN2003A به خاطر مقاومت سری 2.7 کیلواهم مستقیم با منطق CMOS پنج یا 3.3 ولتی کار می‌کنند. ولتاژ ورودی لازم برای 200 میلی‌آمپر حداکثر 2.4 ولت است؛ برای جریان‌های بالاتر جدول VI(on) را چک کنید.

همه‌ی کانال‌ها را می‌توان هم‌زمان با 500 میلی‌آمپر روشن کرد؟

خیر. 500 میلی‌آمپر جریان پیک هر کانال است و جریان کل پایه‌ی زمین 2.5 آمپر محدود شده است. گرمای پکیج هم محدودیت جدی است، پس توان کل را با مقاومت حرارتی پکیج حساب کنید.
