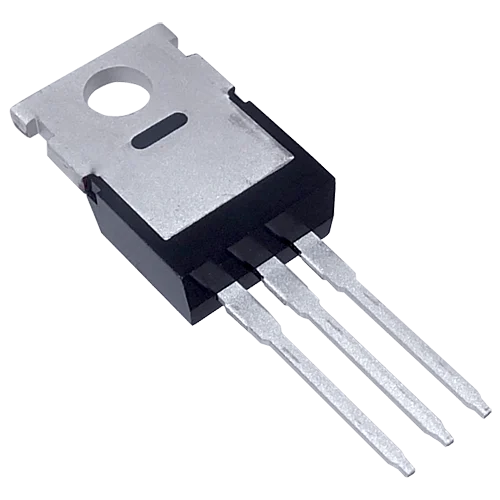

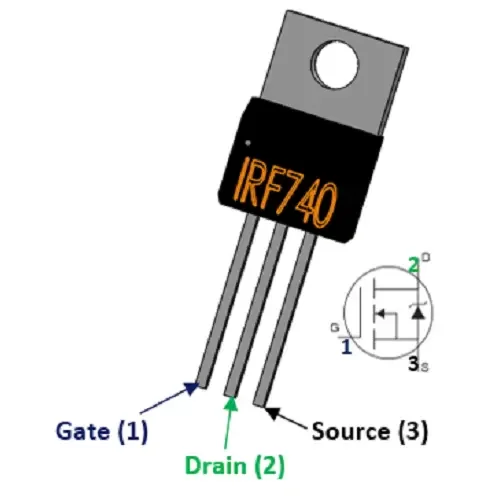

ماسفت N-Channel مدل IRF740 پکیج TO-220
IRF740 یک ماسفت قدرت کانال N در پکیج TO-220 است که طبق دیتاشیت Vishay ولتاژ درین-سورس 400 ولت، جریان پیوسته 10 آمپر (در دمای بدنه‌ی 25 درجه) و مقاومت روشن حداکثر 0.55 اهم در VGS=10V دارد. حداکثر ولتاژ گیت-سورس 20± ولت است.
- VDS400 V
- ID10 A
- RDS(on) حداکثر0.55 Ω
- پکیجTO-220AB
مشخصات فنی IRF740 (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | ماسفت قدرت کانال N | — |
| ولتاژ درین-سورس (VDS) | 400 V | — |
| ولتاژ گیت-سورس (VGS) | ±20 V | حداکثر مطلق |
| جریان پیوسته‌ی درین (ID) | 10 A / 6.3 A | VGS=10V؛ TC=25°C / 100°C |
| جریان پالسی (IDM) | 40 A | — |
| مقاومت روشن RDS(on) | حداکثر 0.55 Ω | VGS=10V، ID=6.0A |
| ولتاژ آستانه VGS(th) | 2 تا 4 V | — |
| توان تلفاتی (PD) | 125 W | TC=25°C |
| بار کل گیت (Qg) | حداکثر 63 nC | — |
| ظرفیت ورودی (Ciss) | 1400 pF (معمول) | — |
| زمان صعود / نزول | 27 ns / 24 ns (معمول) | — |
| مقاومت حرارتی | RthJC = 1.0 °C/W؛ RthJA = 62 °C/W | — |
| دمای کاری پیوند | −55 تا +150 °C | — |
| پکیج | TO-220AB | — |
منبع مشخصات: دیتاشیت رسمی Vishay Siliconix (Document Number 91054, S21-0853 Rev. D (16-Aug-2021))
کاربردهای IRF740
- سوئیچ اصلی منابع تغذیه‌ی سوئیچینگ با ولتاژ بالا.
- اینورترها و مبدل‌های DC-DC ولتاژ بالا.
- بالاست الکترونیکی و کنترل توان بارهای DC ولتاژ بالا.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDFسوالات متداول درباره‌ی IRF740
IRF740 با 5 ولت آردوینو روشن می‌شود؟
مقاومت روشن در دیتاشیت با VGS=10V مشخص شده و ولتاژ آستانه تا 4 ولت است، پس با 5 ولت کامل روشن نمی‌شود. از درایور گیت یا ترانزیستور واسط با تغذیه‌ی 10 تا 12 ولت استفاده کنید.
حداکثر ولتاژ گیت IRF740 چقدر است؟
طبق دیتاشیت Vishay، 20± ولت. ولتاژ بیشتر به اکسید گیت آسیب می‌زند.
فرق IRF740 با IRF840 چیست؟
IRF740 برای 400 ولت و 10 آمپر با RDS(on) حداکثر 0.55 اهم است و IRF840 برای 500 ولت و 8 آمپر با RDS(on) حداکثر 0.85 اهم. اگر ولتاژ مدار به 400 ولت نزدیک است، IRF840 حاشیه‌ی بیشتری دارد.
