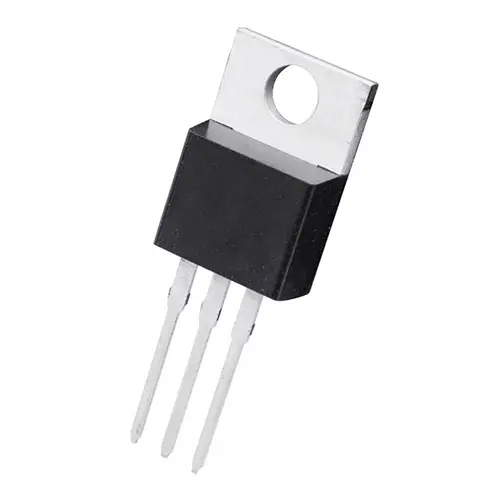

ماسفت N-Channel مدل IRF840 پکیج TO-220
IRF840 TO-220
یک ترانزیستور با تحمل 500 ولت و جریان 8 آمپر است که برای منابع تغذیه سوئیچینگ، اینورترها، درایورهای قدرت و مدارهای ولتاژ بالا مناسب می‌باشد.
IRF840 یک ماسفت قدرت کانال N در پکیج TO-220 است که طبق دیتاشیت Vishay ولتاژ درین-سورس 500 ولت، جریان پیوسته 8 آمپر (در دمای بدنه‌ی 25 درجه) و مقاومت روشن حداکثر 0.85 اهم در VGS=10V دارد. برای منابع تغذیه‌ی سوئیچینگ و مدارهای ولتاژ بالا استفاده می‌شود.
- VDS500 V
- ID8.0 A
- RDS(on) حداکثر0.85 Ω
- پکیجTO-220AB
مشخصات فنی IRF840 (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | ماسفت قدرت کانال N | — |
| ولتاژ درین-سورس (VDS) | 500 V | — |
| ولتاژ گیت-سورس (VGS) | ±20 V | حداکثر مطلق |
| جریان پیوسته‌ی درین (ID) | 8.0 A / 5.1 A | VGS=10V؛ TC=25°C / 100°C |
| جریان پالسی (IDM) | 32 A | — |
| مقاومت روشن RDS(on) | حداکثر 0.85 Ω | VGS=10V، ID=4.8A |
| ولتاژ آستانه VGS(th) | 2 تا 4 V | — |
| توان تلفاتی (PD) | 125 W | TC=25°C |
| بار کل گیت (Qg) | حداکثر 63 nC | — |
| ظرفیت ورودی (Ciss) | 1300 pF (معمول) | — |
| زمان‌های سوئیچ | td(on)=14، tr=23، td(off)=49، tf=20 ns | معمول |
| مقاومت حرارتی | RthJC = 1.0 °C/W؛ RthJA = 62 °C/W | — |
| دمای کاری پیوند | −55 تا +150 °C | — |
| پکیج | TO-220AB | — |
منبع مشخصات: دیتاشیت رسمی Vishay Siliconix (Document Number 91070, S21-0883 Rev. E (30-Aug-2021))
کاربردهای IRF840
- سوئیچ اصلی منابع تغذیه‌ی سوئیچینگ متصل به برق شهر (پس از یکسوسازی).
- بالاست الکترونیکی و اینورتر ولتاژ بالا.
- کنترل PWM بارهای DC ولتاژ بالا همراه با کنترلری مثل TL494.
سوالات متداول درباره‌ی IRF840
IRF840 برای ولتاژ یکسوشده‌ی برق شهر مناسب است؟
ولتاژ DC یکسوشده‌ی برق 220 ولت حدود 310 ولت است و IRF840 تا 500 ولت را تحمل می‌کند. ولی ضربه‌های ولتاژ ناشی از سلف و ترانس را هم در نظر بگیرید و مدار اسنابر و حاشیه‌ی ایمنی را رعایت کنید.
گیت IRF840 چه ولتاژی لازم دارد؟
RDS(on) در VGS=10V مشخص شده و ولتاژ آستانه بین 2 تا 4 ولت است. حداکثر مجاز VGS برابر ±20 ولت است.
IRF840 بدون هیت‌سینک چقدر توان تلف می‌کند؟
RthJA برابر 62 درجه بر وات است، پس بدون هیت‌سینک فقط حدود یک تا دو وات تلفات قابل تحمل است. توان 125 وات فقط در دمای بدنه‌ی 25 درجه معتبر است.
