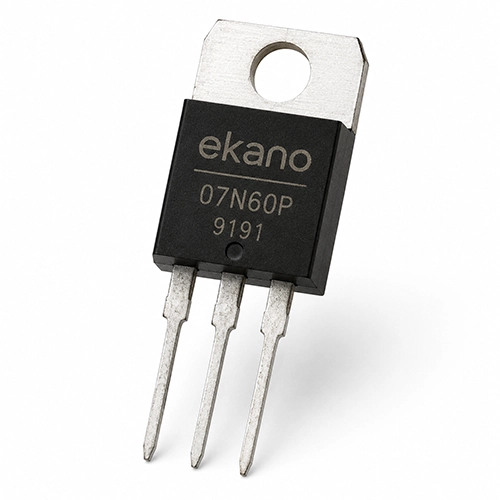

ماسفت N-Channel TO-220 | 07N60P

ماسفت 07N60P یک ماسفت N-Channel است که به دلیل عملکرد عالی و مشخصات فنی برتر، برای کاربردهای متنوع در مدارات قدرت و سوئیچینگ، از جمله سوئیچ‌های تغذیه‌ای، درایورهای LED و سیستم‌های کنترل، ایده‌آل است. این ماسفت، توانایی تحمل جریان‌های بالا را دارد. پکیج TO-220 این ماسفت، نصب و استفاده از آن را در شرایط مختلف آسان می‌کند.

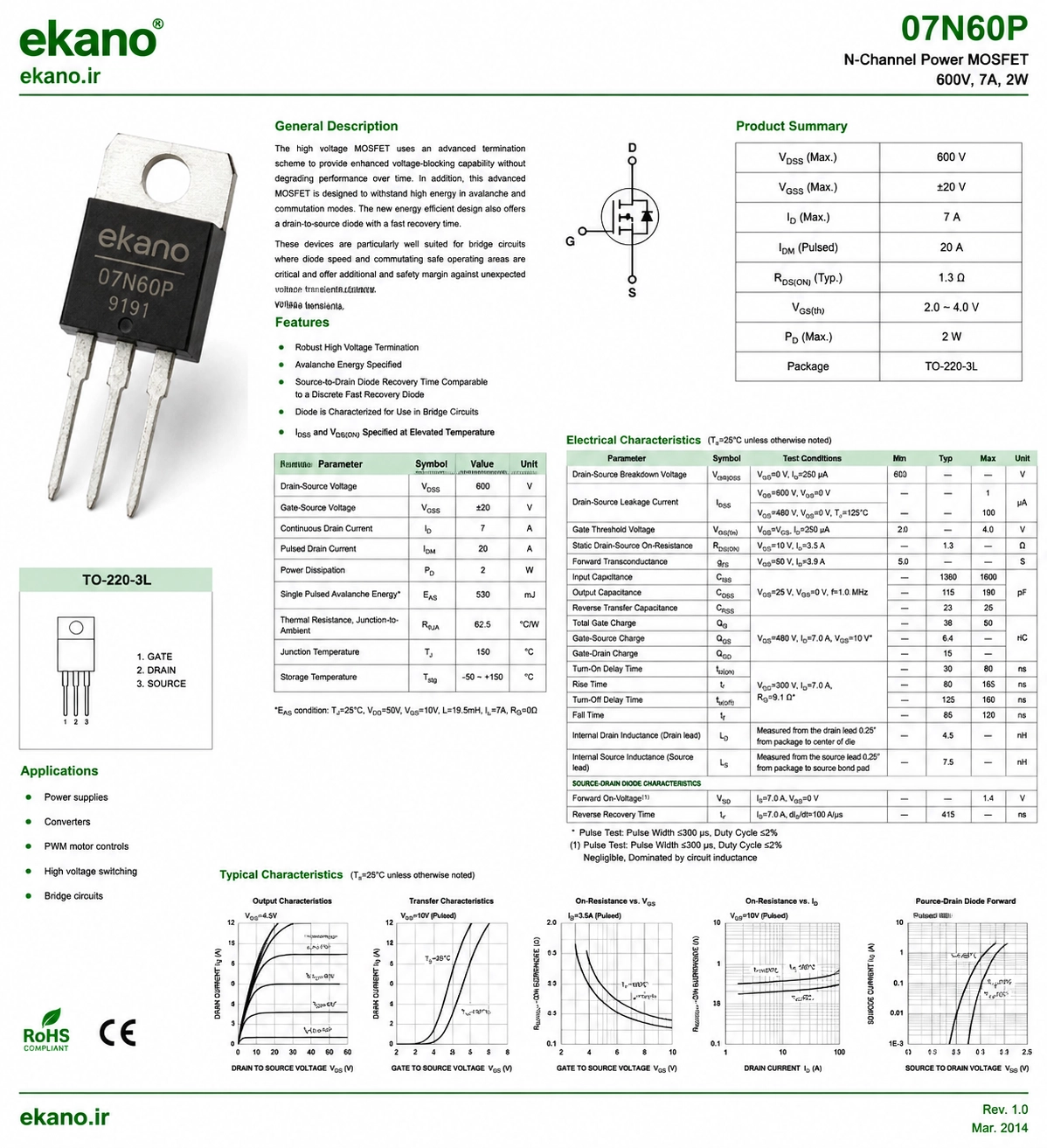

مشخصات فنی:

نوع قطعه: MOSFET

نوع کانال: N-Channel

مدل (P/N): 07N60P

نوع پکیج: TO-220

حداکثر توان دفع حرارت (Pd): 120 وات

Drain-Source (VDS) حداکثر ولتاژ: 600 ولت

Gate-Source (VGS) حداکثر ولتاژ: 20 ولت

Gate (VGS(th)) ولتاژ آستانه: 4 ولت

Drain (ID) حداکثر جریان: 7 آمپر

دمای حداکثر اتصال (Tj): 150 درجه سانتی‌گراد

بار گیت (Qg): 38 نانوکولن

Rise (tr) زمان: 80 نانوثانیه

Drain-Source (Cd) ظرفیت: 115 پیکوفاراد

مقاومت Drain-Source در حالت روشن (Rds(on)): 1.3 اهم

ویژگی‌ها:

تحمل ولتاژ بالا تا 600 ولت مناسب مدارهای قدرت و صنعتی
توان دفع حرارت 120 وات برای عملکرد پایدار
سوئیچینگ سریع با زمان پاسخ 80 نانوثانیه
پکیج TO-220 با قابلیت نصب و خنک‌سازی مناسب
مناسب برای منابع تغذیه و مدارهای ولتاژ بالا
تحمل دمای کاری بالا تا 150 درجه سانتی‌گراد

کاربردها:

منابع تغذیه سوئیچینگ (SMPS)
اینورترها و مبدل‌های DC-AC
مدارهای درایور موتور
تجهیزات صنعتی ولتاژ بالا
مدارهای کنترل توان
سیستم‌های الکترونیک قدرت
