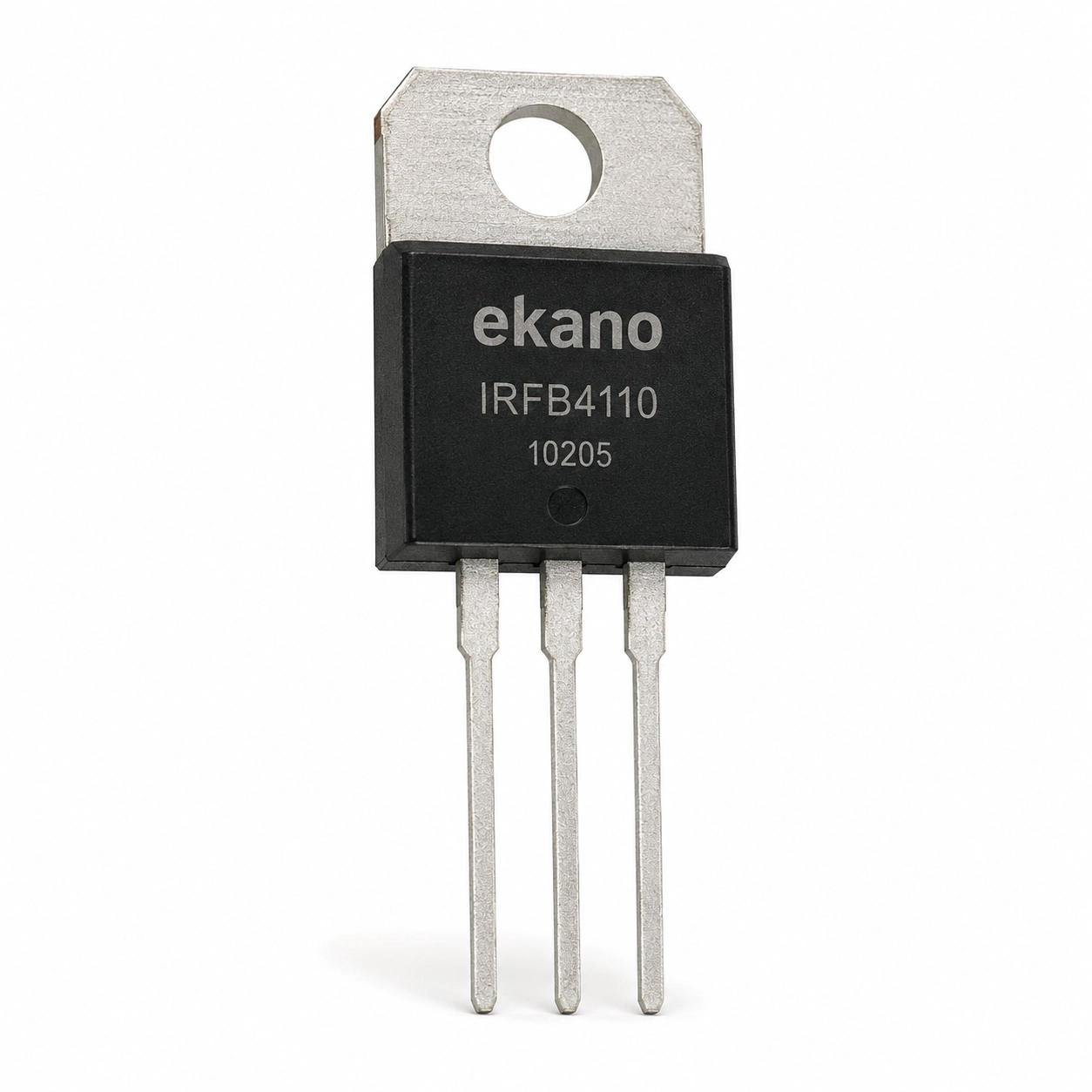

ماسفت N-Channel مدل IRFB4110 پکیج TO-220-3

کد محصول: 10205
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

IRFB4110 TO-220-3

ماسفت جریان بالا با ولتاژ 100 ولت و جریان 180 آمپر مناسب کاربردهای قدرت سنگین و سوئیچینگ صنعتی با راندمان بسیار بالا است.

1,140,230 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل IRFB4110 پکیج TO-220-3 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، پکیج آن TO-220-3 و فناوری ساخت آن Silicon است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • پکیجTO-220-3
  • فناوری ساختSilicon
  • نوع ترانزیستورMOSFET
  • نوع کانالN-Channel

مشخصات ماسفت N-Channel مدل IRFB4110 پکیج TO-220-3

پارامترمقدارشرایط
فناوری ساختSiliconطبق مشخصات کالا
نوع ترانزیستورMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
تعداد کانال1 Channelطبق مشخصات کالا
Drain-Source (VDS) ولتاژ100Vطبق مشخصات کالا
جریان Drain مداوم (ID)180 آمپرطبق مشخصات کالا
مقاومت در حالت روشن (RDS(on))3.7 mΩ (معمول)، حداکثر 4.5 mΩدر VGS = 10V (دیتاشیت Infineon)
Gate-Source (VGS) ولتاژ±20Vطبق مشخصات کالا
ولتاژ آستانه گیت (VGS(th))1.8 ولتطبق مشخصات کالا
Total Gate Charge (Qg) بار گیت150nCطبق مشخصات کالا
توان تلفاتی (Pd)370 واتطبق مشخصات کالا
دمای کاری-55 تا +175 درجه سانتی‌گرادطبق مشخصات کالا
مد عملکردEnhancement Modeطبق مشخصات کالا
پکیجTO-220-3طبق مشخصات کالا
نوع نصبThrough Holeطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل IRFB4110 پکیج TO-220-3

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

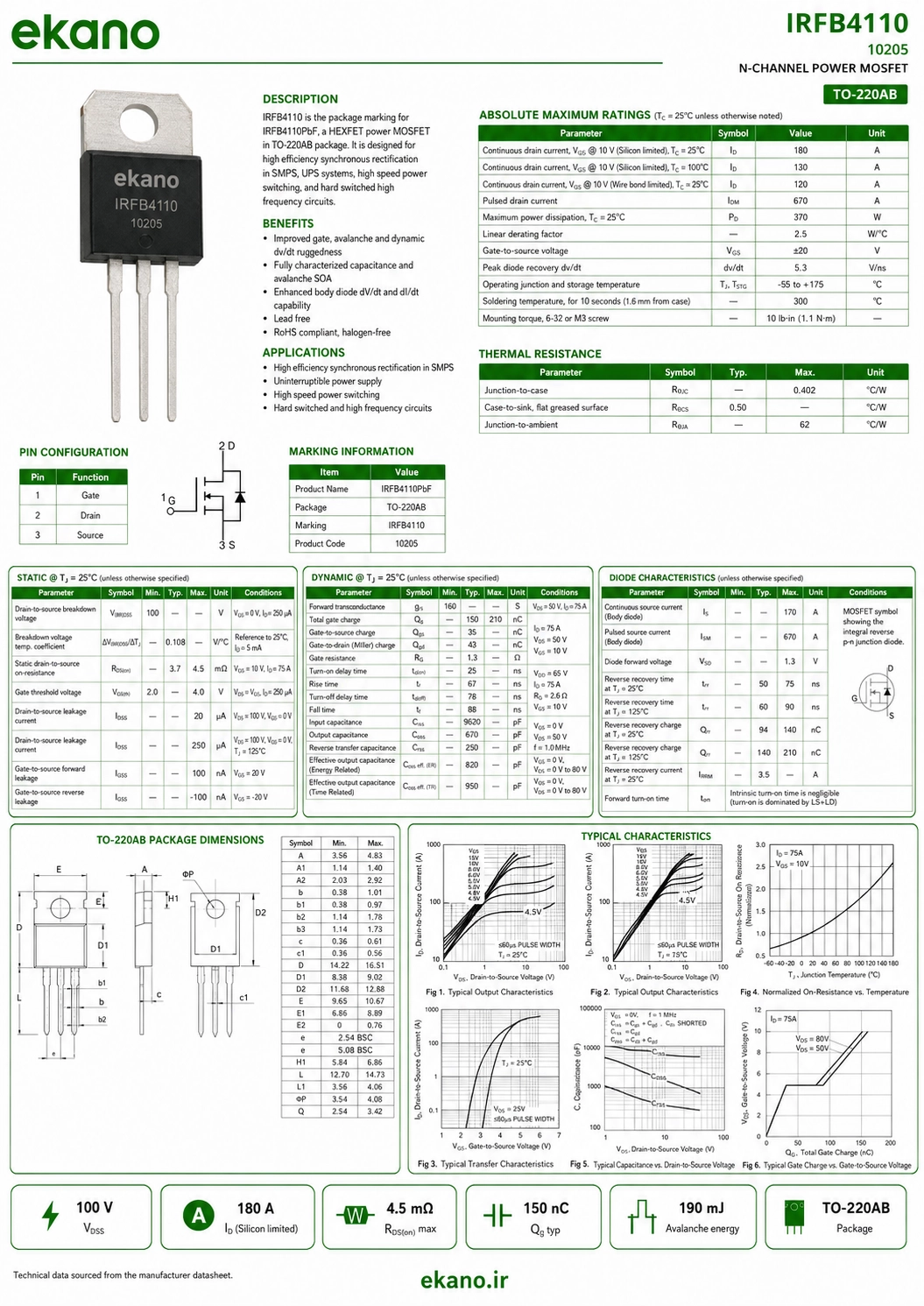

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل IRFB4110 پکیج TO-220-3

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
