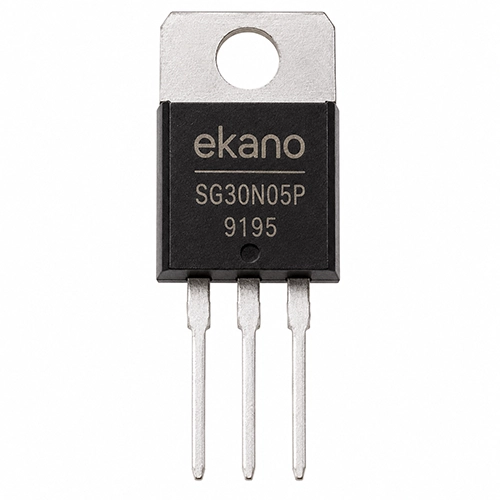

ماسفت N-Channel TO-220 | SG30N05P

کد محصول: 9195
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

ماسفت SG30N05P نوع N-Channel پکیج TO-220 ماسفت قدرت با ولتاژ 30 ولت و جریان حدود 50 آمپر و مقاومت روشن پایین (حدود 9.5 میلی‌اهم) مناسب سوئیچینگ توان بالا، منابع تغذیه سوئیچینگ، درایور موتور و مدارهای قدرت DC و کاربردهای PWM.



1,284,400 ریال

موجود در انبار

ماسفت SG30N05P یک ماسفت N-Channel با مشخصات فنی برتر است که برای کاربردهای صنعتی، قدرت و سوئیچینگ با جریان بالا طراحی شده است. این ماسفت، قادر به تحمل جریان‌های بسیار سنگین است. پکیج TO-220 این ماسفت، نصب و استفاده از آن را در شرایط مختلف آسان می‌کند.

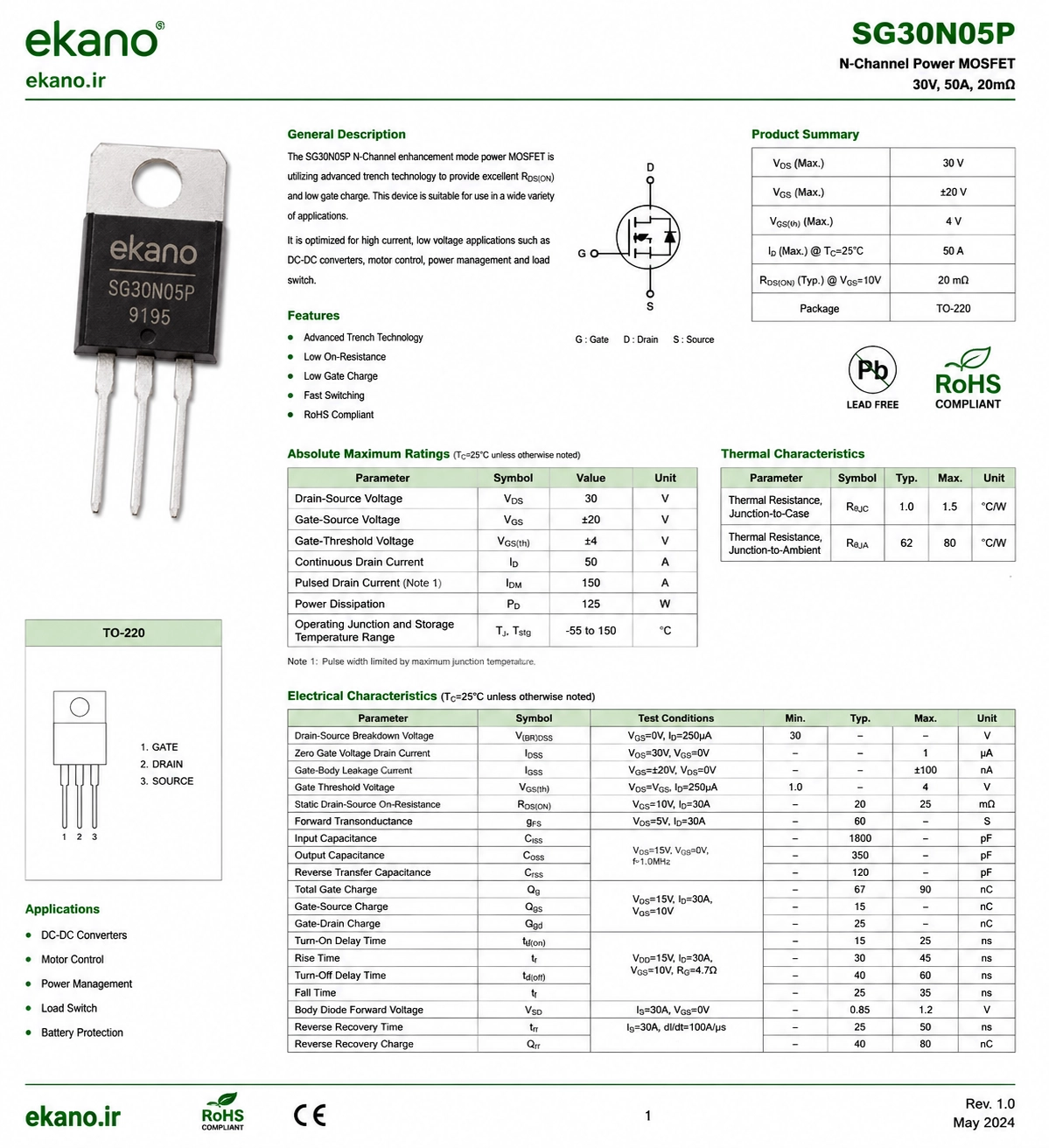

دیتاشیت

مشخصات فنی:

نوع قطعه: MOSFET

نوع کانال: N-Channel

مدل (P/N): SG30N05P

نوع پکیج: TO-220

حداکثر توان دفع حرارت (Pd): — (وابسته به دیتاشیت و شرایط خنک‌سازی)

Drain-Source (VDS) حداکثر ولتاژ: 30 ولت

Gate-Source (VGS) حداکثر ولتاژ: 20 ولت

Gate (VGS(th)) ولتاژ آستانه: 4 ولت

Drain (ID) حداکثر جریان: 50 آمپر

دمای حداکثر اتصال (Tj): 150 درجه سانتی‌گراد

بار گیت (Qg): 38 نانوکولن

Rise (tr) زمان: 80 نانوثانیه

Drain-Source (Cd) ظرفیت: 115 پیکوفاراد

مقاومت Drain-Source در حالت روشن (Rds(on)): 0.014 اهم

ویژگی‌ها:

جریان‌دهی 50 آمپر مناسب کاربردهای صنعتی متوسط تا سنگین
ولتاژ کاری 30 ولت مناسب سیستم‌های کم‌ولتاژ قدرت
مقاومت روشن 0.014 اهم برای کاهش تلفات و افزایش راندمان
سوئیچینگ سریع با زمان پاسخ 80 نانوثانیه
تحمل دمایی تا 150 درجه سانتی‌گراد
پکیج TO-220 با دفع حرارت مناسب و نصب آسان

کاربردها:

درایور موتورهای DC
منابع تغذیه سوئیچینگ کم‌ولتاژ
سیستم‌های کنترل توان صنعتی
مبدل‌های DC-DC
مدارهای اتوماسیون و کنترل جریان متوسط
مدارهای سوئیچینگ بارهای سنگین
