توضیحات

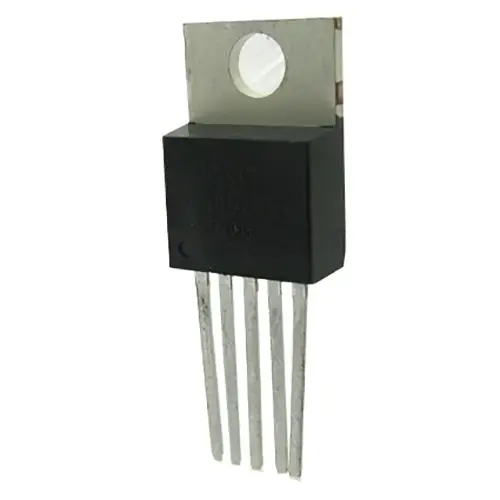

آیسی XL4016E1 یک کنترلکننده سوئیچینگ DC-DC کاهنده (Buck Converter) است که برای طراحی منابع تغذیه با توان بالا و راندمان زیاد مورد استفاده قرار میگیرد. این تراشه قابلیت تنظیم ولتاژ خروجی از 1.25 تا 36 ولت DC را داشته و میتواند جریان خروجی تا 8 آمپر را تأمین کند. به دلیل فرکانس سوئیچینگ بالا، راندمان تا 96 درصد و وجود حفاظتهای داخلی، گزینهای مناسب برای ماژولهای تغذیه، تجهیزات صنعتی، رباتیک و پروژههای الکترونیکی پرتوان است.
مشخصات فنی:
نوع محصول: آیسی مبدل ولتاژ سوئیچینگ DC-DC
مدل: XL4016E1
نوع مبدل: Buck (کاهنده)
ولتاژ ورودی: 8 تا 40 ولت DC
ولتاژ خروجی: 1.25 تا 36 ولت DC (قابل تنظیم)
حداکثر جریان خروجی: 8 آمپر
حداکثر جریان محدودشده (Current Limit): 10 آمپر
فرکانس سوئیچینگ: 180 کیلوهرتز
راندمان: تا 96%
ولتاژ مرجع فیدبک: 1.25 ولت
Duty Cycle حداکثر: 100%
جریان مصرفی بیباری (Quiescent Current): حدود 2.1 میلیآمپر
حفاظت اضافه ولتاژ ورودی: تا 45 ولت
حفاظت حرارتی: دارد
حفاظت اتصال کوتاه: دارد
محدوده دمای کاری اتصال (Junction Temperature): 40- تا 125+ درجه سانتیگراد
تعداد پایه: 5
پکیج: TO-220-5L
ویژگیها:
تبدیل ولتاژ DC با راندمان بالا
قابلیت تنظیم گسترده ولتاژ خروجی
توانایی تأمین جریان بالا تا 8 آمپر
فرکانس سوئیچینگ بالا برای کاهش اندازه قطعات جانبی
دارای محدودکننده جریان داخلی
دارای حفاظت حرارتی و اتصال کوتاه
مصرف توان بسیار کم در حالت بیبار
مناسب برای طراحی منابع تغذیه قدرتمند
کاربردها:
ماژولهای منبع تغذیه DC-DC
شارژر باتری
تغذیه تجهیزات صنعتی
سیستمهای رباتیک
مدارهای کنترل موتور
تجهیزات آزمایشگاهی
سیستمهای خورشیدی
پروژههای DIY و الکترونیکی
تغذیه میکروکنترلرها و ماژولهای پرمصرف
مزایا:
راندمان بالا تا 96 درصد
تحمل جریان خروجی زیاد
پایداری مناسب در بارهای سنگین
حفاظت داخلی کامل
قابلیت تنظیم دقیق ولتاژ
کاهش تلفات حرارتی نسبت به رگولاتورهای خطی
طراحی ساده و کاربرد آسان
نکته:
برای استفاده از XL4016E1 در جریانهای نزدیک به حداکثر توان، استفاده از هیتسینک مناسب، سلف با جریان اشباع کافی و دیود شاتکی پرسرعت ضروری است. مقدار واقعی جریان خروجی به طراحی مدار، کیفیت قطعات جانبی و شرایط خنککاری بستگی دارد. این آیسی فقط برای کاهش ولتاژ (Buck) استفاده میشود و قابلیت افزایش ولتاژ ندارد.
