توضیحات

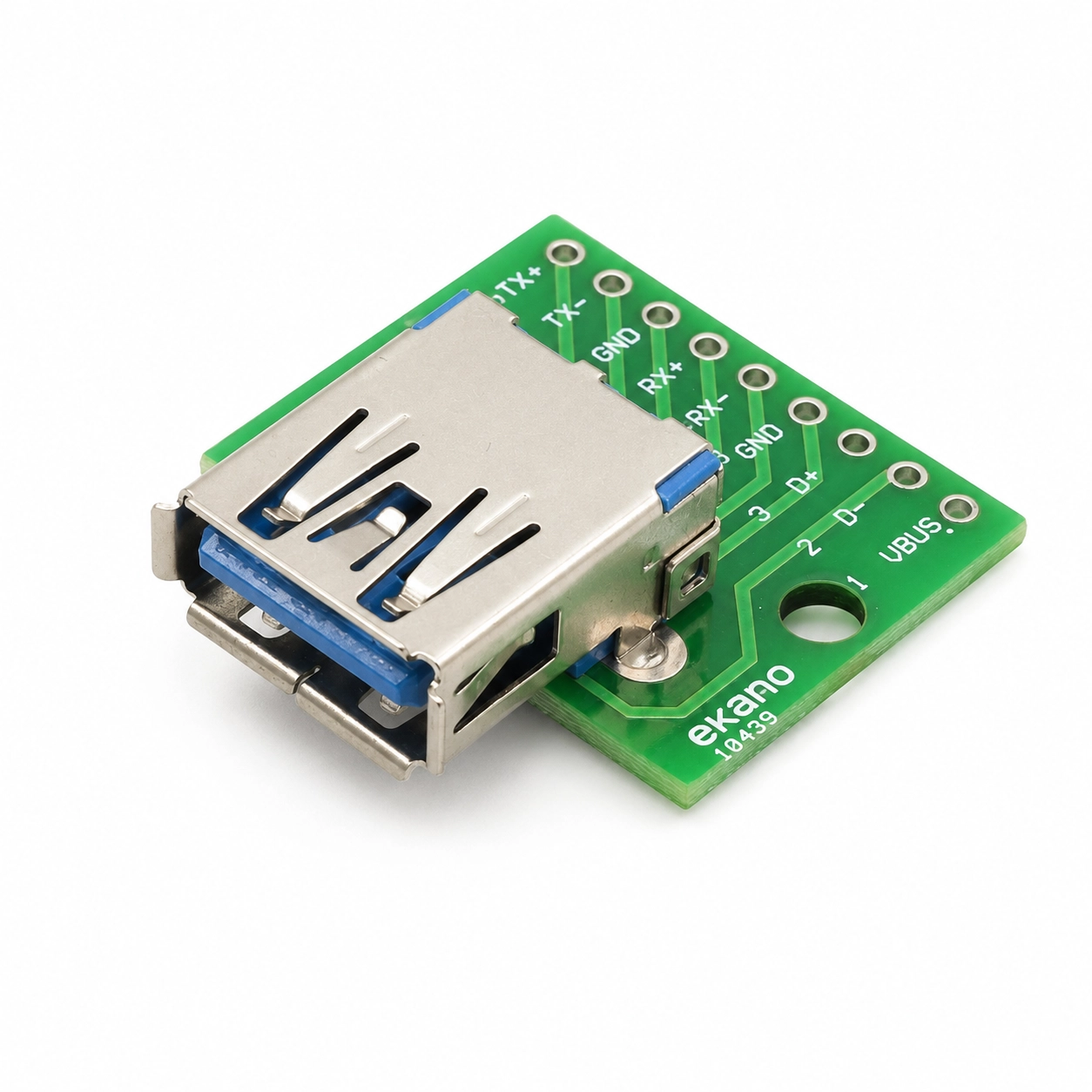

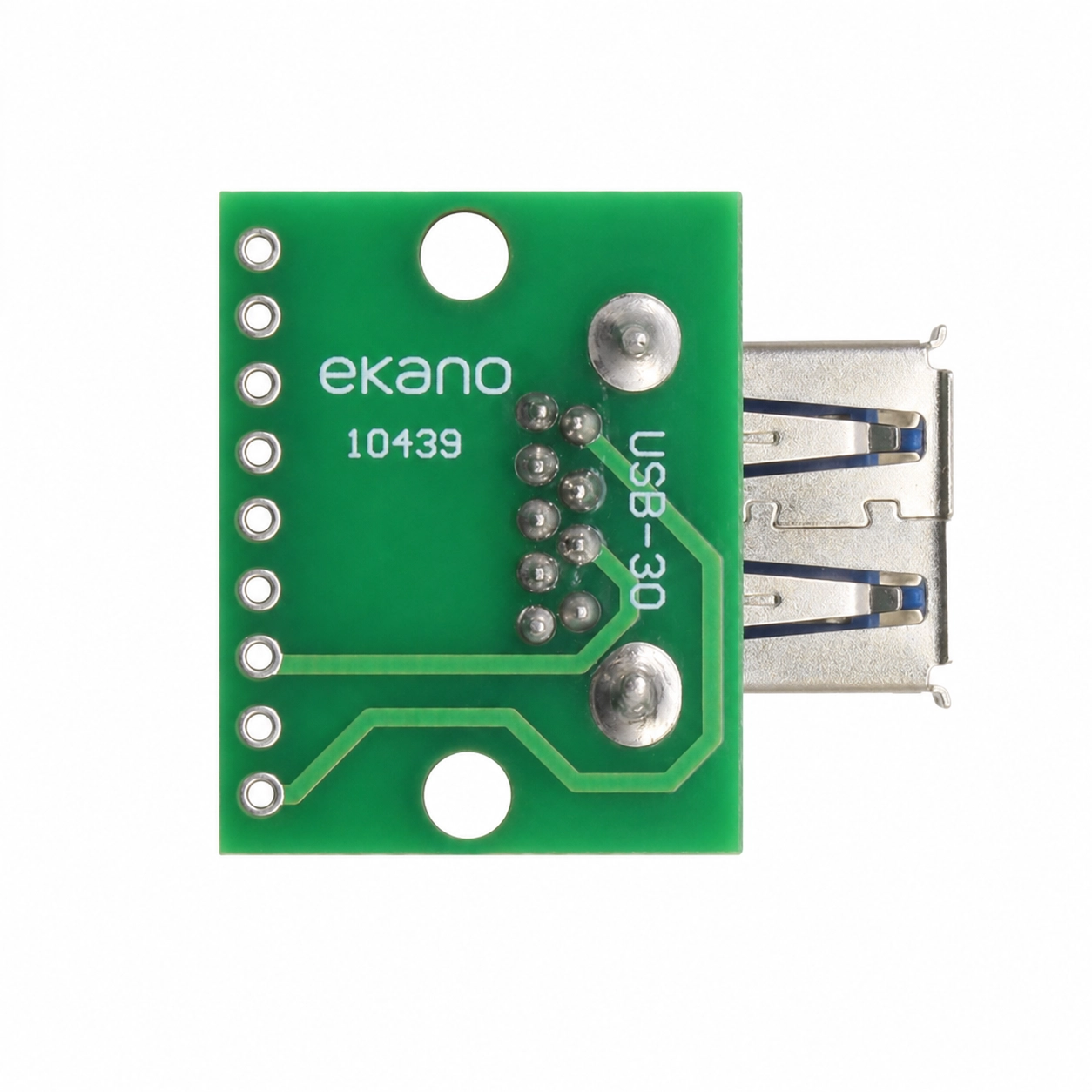

این برد تبدیل USB 3.0 یک ماژول برکاوت است که امکان دسترسی مستقیم به پایههای کانکتور USB را فراهم میکند و آن را به پینهای استاندارد DIP با فاصله 2.54 میلیمتر تبدیل میکند. این برد برای نمونهسازی، تست و توسعه مدارهای مبتنی بر USB بسیار کاربردی است.

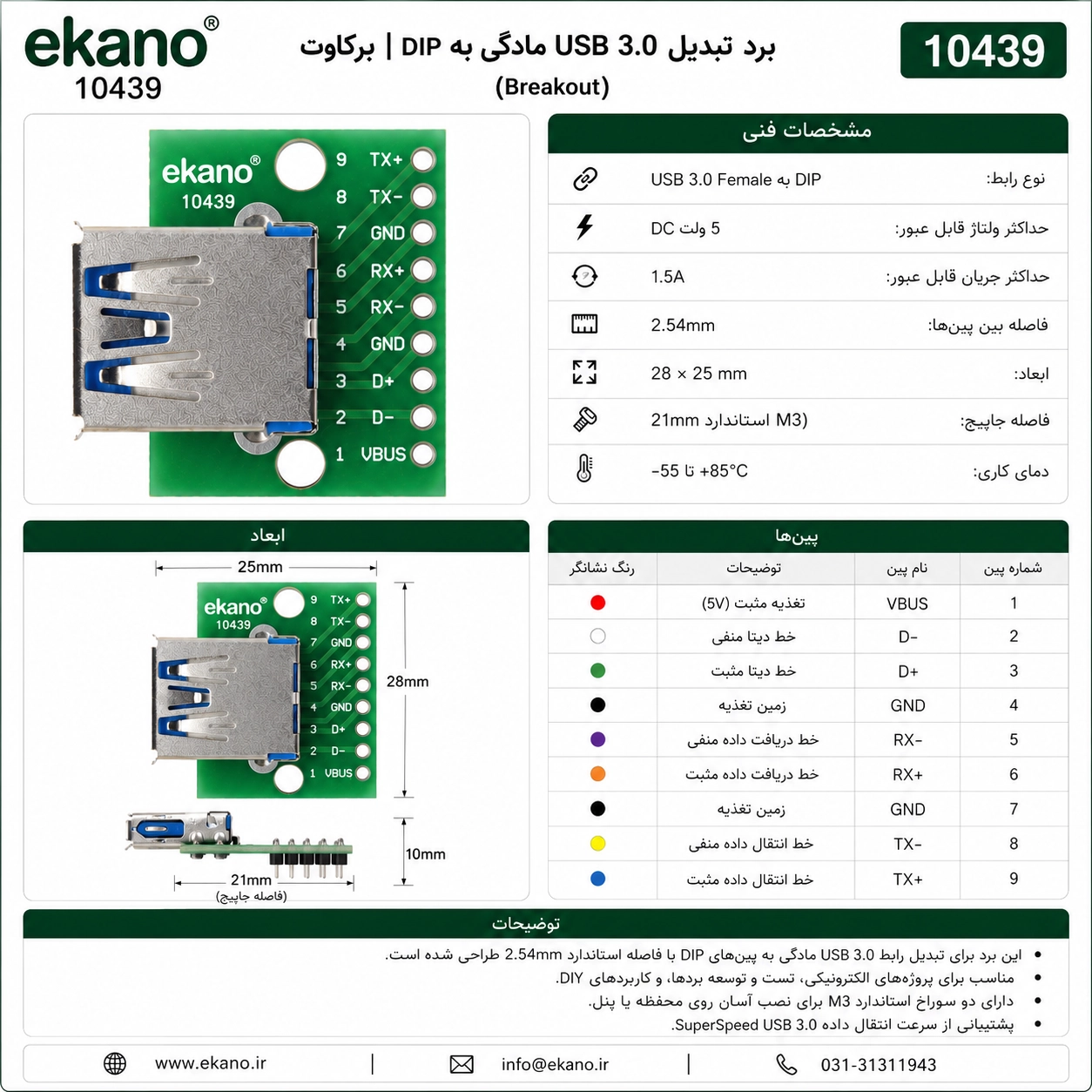

مشخصات فنی:
نوع رابط: USB 3.0 Female به DIP
حداکثر ولتاژ قابل عبور: 5 ولت DC
حداکثر جریان قابل عبور: 1.5A
فاصله بین پینها: 2.54mm
ابعاد: 28 × 25 mm
فاصله جاپیچ: 21mm (استاندارد M3)
دمای کاری: -55 تا +85°C

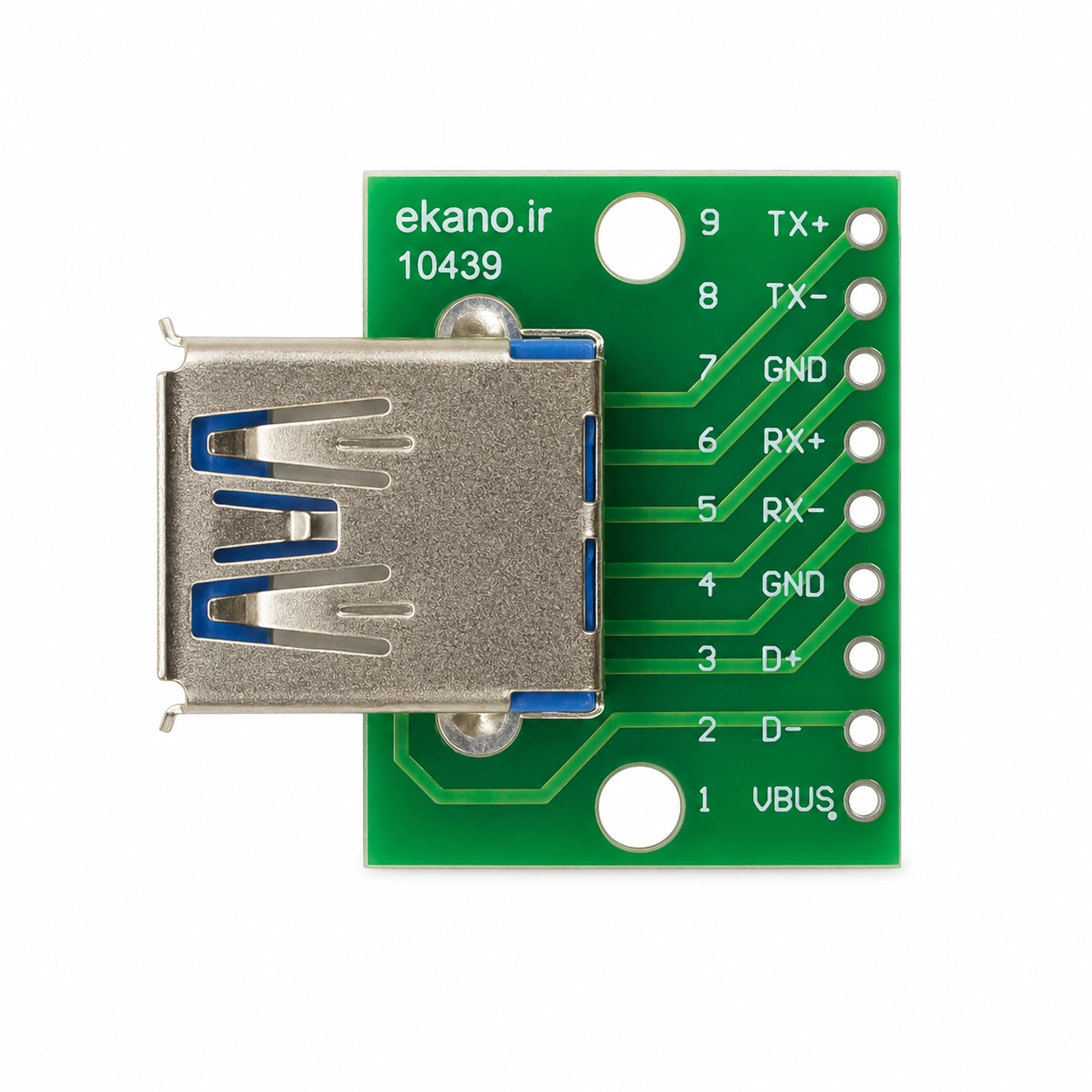

پینها:
VBUS: تغذیه مثبت
D+ / D-: خطوط دیتا USB
GND: زمین تغذیه
TX+ / TX-: خطوط انتقال داده
RX+ / RX-: خطوط دریافت داده
ویژگیها:
دسترسی آسان به پایههای USB 3.0
مناسب برای نمونهسازی و تست
ابعاد کوچک و طراحی جمعوجور
سازگار با بردهای DIP استاندارد
کیفیت ساخت مناسب برای پروژههای توسعه
کاربردها:
توسعه و تست مدارهای USB
پروژههای نمونهسازی الکترونیکی
ارتباط USB در بردهای DIY
سیستمهای embedded
آزمایشگاهها و کارگاههای الکترونیک
