توضیحات

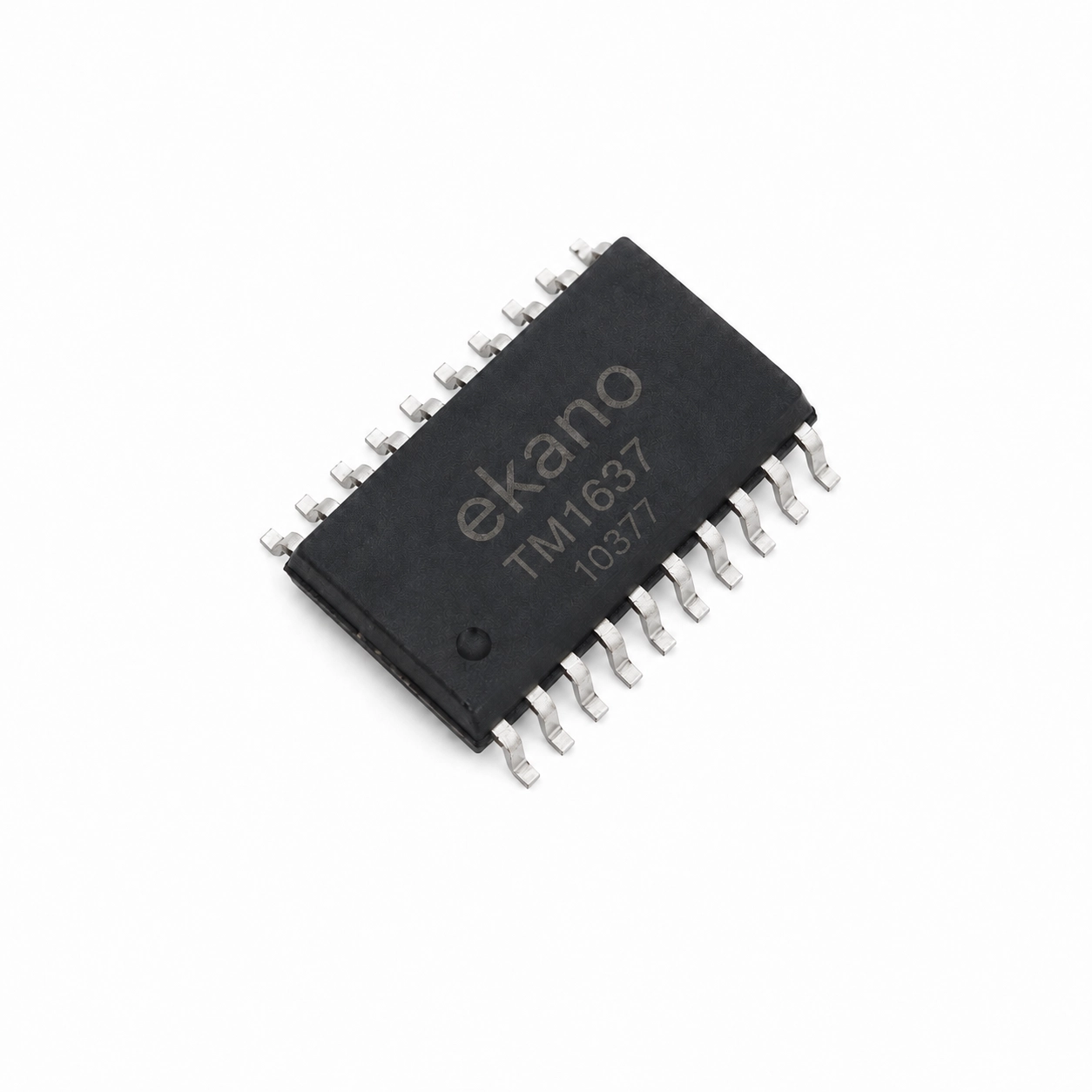

تراشه TM1637 بهطور گسترده در ماژولهای نمایشگر 4 و 6 رقمی استفاده میشود و با کاهش تعداد خطوط ارتباطی مورد نیاز، فرآیند راهاندازی نمایشگرهای سون سگمنت را بسیار ساده میکند. این تراشه گزینهای مناسب برای ساخت ساعت دیجیتال، تایمر، شمارنده، نمایشگر دما و انواع پروژههای مبتنی بر میکروکنترلر است.
مشخصات فنی:
نوع محصول: تراشه درایور سون سگمنت
مدل: TM1637
نوع پکیج: SOP-20
کاربرد: درایور نمایشگر LED سون سگمنت
حداکثر تعداد ارقام قابل پشتیبانی: 6 رقم
فرکانس کاری: 500 کیلوهرتز
ولتاژ ورودی: از 500- میلیولت تا 500 میلیولت
جریان مصرفی: 50 میلیآمپر
محدوده دمای کاری: 40- تا 85+ درجه سانتیگراد
نوع نصب: SMD
ویژگیها:
درایور اختصاصی برای راهاندازی نمایشگرهای سون سگمنت LED
قابلیت کنترل همزمان تا 6 رقم سون سگمنت
کاهش تعداد پایههای مورد نیاز میکروکنترلر
سرعت پردازش و اسکن مناسب برای نمایش پایدار
مصرف توان پایین و عملکرد قابل اعتماد
طراحی مناسب برای مدارهای فشرده و تجهیزات الکترونیکی
نصب آسان در بردهای SMD
کاربردها:
نمایشگرهای دیجیتال ساعت و تایمر
ولتمتر و آمپرمتر دیجیتال
نمایشگر دما و رطوبت
تجهیزات اندازهگیری و ابزار دقیق
لوازم خانگی و تجهیزات صنعتی
پروژههای آردوینو، AVR، STM32 و ESP32
بردهای آموزشی و پروژههای DIY
سیستمهای شمارنده و نمایشگرهای عددی
مزایا:
راهاندازی آسان نمایشگرهای سون سگمنت
کاهش پیچیدگی طراحی مدار
پایداری بالا در عملکرد طولانیمدت
ابعاد کوچک و مناسب برای طراحیهای کمحجم
مصرف انرژی پایین
سازگار با انواع پروژههای آموزشی، صنعتی و تجاری
